フレキシブルアーム

フレキシブルアーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.6平均満足度3.6 この商品のレビューをみる（5件）
通常価格(税別)
1,930円 ～ 3,600円
税込価格
2,123円 ～ 3,960円

アームを軽い力で自在に調整ができます。両端がおねじで、さまざまな部分に取付可能...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

内径測定治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定7件の候補があります。

Loading...

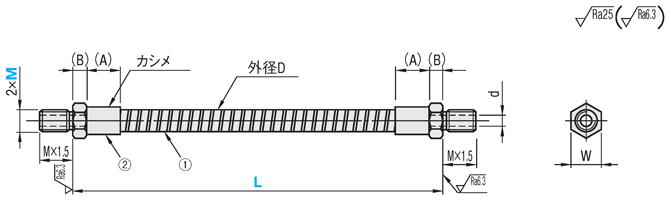

外形図・規格表


FXGA
   
[ M ]材質 ①フレキシブルチューブ：硬鋼線・軟鋼線 [ S ]表面処理 クロムメッキ
②カシメ金具・ねじ部 ：C3604
■参考荷重
   単位(g)
M \ L100200300
620010040
8－15080
10－250130


規格表

型式−L
FXGA6−100
[ ! ]M6サイズはねじ首下の肉厚が薄いため、締付時にはご注意下さい
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
選択		d(A)(B)DW最小曲げ半径￥基準単価
TypeM(並目)L100L200L300
FXGA61002003003105610401,6102,1102,630
820030041281345−2,1302,650
10515101750−2,4403,000

型番リスト

表示件数:
  1. 1
型番
アーム最大長(mm)
最小曲げ半径(mm)
ねじの呼び M(mm)
許容参考荷重(g)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
40
6
200
10

1個

1,930円( 2,123円 )

在庫品1日目

当日出荷可能

200
40
6
100
10

1個

2,530円( 2,783円 )

在庫品1日目

当日出荷可能

300
40
6
40
10

1個

3,160円( 3,476円 )

在庫品1日目

当日出荷可能

200
45
8
150
10

1個

2,560円( 2,816円 )

在庫品1日目

当日出荷可能

300
45
8
80
10

1個

3,180円( 3,498円 )

在庫品1日目

当日出荷可能

200
50
10
250
10

1個

2,930円( 3,223円 )

在庫品1日目

当日出荷可能

300
50
10
130
10

1個

3,600円( 3,960円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

アームを軽い力で自在に調整ができます。両端がおねじで、さまざまな部分に取付可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜1920〜3031～
値引率基準単価5%10%18%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

●参考荷重
フレキシブルアームを水平にして荷重をかけた場合の保持力になります。（保証値ではありません。）

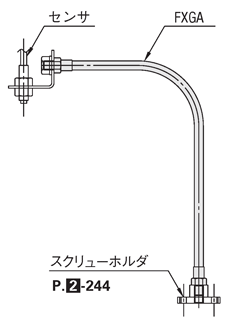

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フレキシブルアーム

フレキシブルアーム

    フリーガイドアーム　固定アーム

    フリーガイドアーム　固定アーム

      フリーガイドアームセット　固定アーム

      フリーガイドアームセット　固定アーム

        フリーガイドアーム　ボルト

        フリーガイドアーム　ボルト

          フリーガイドアーム用ベース

          フリーガイドアーム用ベース

            フリーガイドアーム用ホルダー

            フリーガイドアーム用ホルダー

              モニターアーム LA2-1型

              モニターアーム LA2-1型

                アームキットCタイプ（側面取付）

                アームキットCタイプ（側面取付）

                  アームキットAタイプ（側面取付）

                  アームキットAタイプ（側面取付）

                    モニターアーム LA2-9型

                    モニターアーム LA2-9型

                      アームキットDタイプ（平面取付）

                      アームキットDタイプ（平面取付）

                        アームキットBタイプ（平面取付）

                        アームキットBタイプ（平面取付）

                          一段型モニターアーム K-800

                          一段型モニターアーム K-800
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ スガツネ工業 三好キカイ（旧三好パイジョン） 三好キカイ（旧三好パイジョン） スガツネ工業 三好キカイ（旧三好パイジョン） 三好キカイ（旧三好パイジョン） タキゲン製造
                            通常価格 1,930円～ 10,680円～ 17,300円～ - 860円～ 870円～ 27,902円～ 4,468円～ 3,698円～ 30,725円～ 4,758円～ 3,882円～ 26,950円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 10日目   4日目   2日目～   3日目～   4日目   在庫品1日目～   当日出荷可能 7日目   4日目   7日目   7日目   在庫品1日目   当日出荷可能
                            種類 ガイドアーム単体 ガイドアーム単体 マグネットベース（アームセット） ガイドアーム単体 クランプ・ホルダー・取付部品 クランプ・ホルダー・取付部品 ガイドアーム単体 ガイドアーム単体 ガイドアーム単体 ガイドアーム単体 ガイドアーム単体 ガイドアーム単体 ガイドアーム単体
                            アーム種類 フレキシブルアーム 固定アーム 固定アーム 固定アーム - - 固定アーム 固定アーム 固定アーム 固定アーム 固定アーム 固定アーム 固定アーム
                            マグネットベース なし なし あり なし なし なし - - - - - - -
                            フリーガイドアーム端部形状 両端おねじ 先端タップ - - - - - - - - - - -

                            フレキシブルアームのレビュー

                            評価 3.6 平均満足度：3.6 5件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              60%
                            3. 星３
                              40%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            フレキシブルＬＥＤランプ作成
                            評価 3.0満足度：3.02018/05/17
                            中に配線を通して、先にＬＥＤを付けました。
                            治工具の明かりが必要な部分に付けています。
                            もう少し、曲りが良いともっと使い易いのですが。
                            両側ネジなので、片側ネジタイプが欲しい。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            レーザーポインタの固定用
                            評価 3.0満足度：3.02019/08/19
                            レーザーポインタを固定し可動位置調整が必要だったので、採用しました。多少重力で動いてしまいますが、目的の位置調整はできました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            産業機器
                            評価 4.0満足度：4.02019/07/18
                            産業機器内でモニターに映す対象を照らすための照明を取り付ける際に使用しました。
                            柔軟に曲げられるので、照らす位置を必要に応じて変えることができモニタしやすい。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            照明器具
                            評価 4.0満足度：4.02023/06/26
                            照明器具に使用しました。フレキシブルアームの中に配線を通せるのでスッキリとした印象に仕上がります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品に使用しています
                            評価 4.0満足度：4.02022/04/14
                            顧客から設計を含めて製作を依頼された製品に使用しています。今回特に早急にロボットアームにＯＮ・ＯＦＦセンサーを取り付けるためにこの商品を使用しました。マグネットベースとセンサー用ブラケットで構成しました。センサーが大きかったので少し弱いように感じましたが、特に問題ありませんでした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る
