小径ロッド　先端形状選択タイプ

小径ロッド　先端形状選択タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

先端を『球面』、『テーパ』、『テーパ＋球面』から指定可能なので、加工不要！【材...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

倍速チェーンコンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定8件の候補があります。

Loading...

外形図・規格表

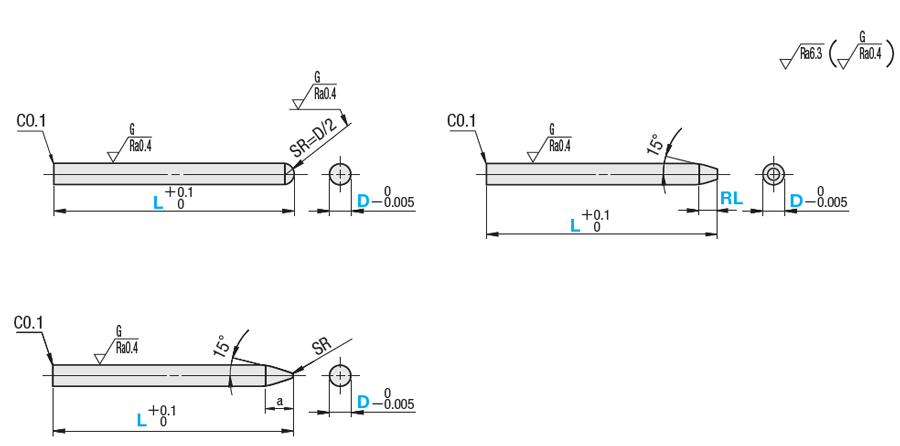

外形図

球面
テーパ
テーパSR

先端形状[ M ]材質[ H ]硬度
球面テーパテーパSR
MRSHQMRSHTMRSHRSKH5158HRC〜
MRSSQMRSSTMRSSRSUS440C56HRC〜
MRSGQMRSGT−SUS304−



規格表

型式−D−L−RL
MRSHT−D3.5−L100.0−RL5
■球面タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式指定0.1mm単位￥基準単価
DLSKH51
MRSHQ		SUS440C
MRSSQ		SUS304
MRSGQ
MRSHQ
MRSSQ
MRSGQ		2.0〜2.95.0〜20.01,1301,1901,180
20.1〜50.010401,0801,070
50.1〜100.010401,0901,080
3.0〜3.95.0〜20.01,2001,2401,240
20.1〜50.01,0901,1201,120
50.1〜100.01,1301,1801,180
4.0〜5.08.0〜20.01,3001,3301,330
20.1〜50.01,1801,2201,220
50.1〜100.01,2301,2601,260
■テーパタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式指定0.1mm単位￥基準単価
DLRL
D−2(RLtan15°)≧0.2		SKH51
MRSHT		SUS440C
MRSST		SUS304
MRSGT
MRSHT
MRSST
MRSGT		2.0〜2.95.0〜20.00.5〜10670720710
20.1〜50.0670720710
50.1〜100.0670720710
3.0〜3.95.0〜20.0790830830
20.1〜50.0740780780
50.1〜100.0790830830
4.0〜5.05.0〜20.0870920920
20.1〜50.0840880880
50.1〜100.0870920920
■テーパSＲタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式指定0.1mm単位SRa
(参考値)		￥基準単価
DLSKH51
MRSHR		SUS440C
MRSSR
MRSHR
MRSSR		2.0〜2.98.0〜20.00.52.4～4.11,1401,200
20.1〜50.010401,080
50.1〜100.01,0501,090
3.0〜3.98.0〜20.04.2～6.01,2101,240
20.1〜50.01,0901,130
50.1〜100.01,1401,180
4.0〜5.08.0〜20.014.7～6.61,3001,340
20.1〜50.01,1901,220
50.1〜100.01,2301,270
[ ! ]a寸法はD寸法によって上記数値内で変動いたします。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
材質
外径 D(φ)
長さ L(mm)
硬度
先端形状
調質処理
先端テーパ長さ[RL](mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ステンレス鋼] SUS304
2 ～ 5
5 ～ 100
なし
片端球面
なし
-
SUS304
10

1個

-( - )

3日目

[ステンレス鋼] SUS304
2 ～ 5
5 ～ 100
なし
片端テーパ
なし
0.5 ～ 10
SUS304
10

1個

-( - )

3日目

[工具鋼・ダイス鋼] SKH51
2 ～ 5
5 ～ 100
58HRC～
片端球面
-
-
SKH51
10

1個

-( - )

3日目

[工具鋼・ダイス鋼] SKH51
2 ～ 5
8 ～ 100
58HRC～
片端テーパSR
-
-
SKH51
10

1個

-( - )

3日目

[工具鋼・ダイス鋼] SKH51
2 ～ 5
5 ～ 100
58HRC～
片端テーパ
-
0.5 ～ 10
SKH51
10

1個

-( - )

3日目

[ステンレス鋼] SUS440C
2 ～ 5
5 ～ 100
56HRC～
片端球面
-
-
SUS440C
10

1個

-( - )

3日目

[ステンレス鋼] SUS440C
2 ～ 5
8 ～ 100
56HRC～
片端テーパSR
-
-
SUS440C
10

1個

-( - )

3日目

[ステンレス鋼] SUS440C
2 ～ 5
5 ～ 100
56HRC～
片端テーパ
-
0.5 ～ 10
SUS440C
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

先端を『球面』、『テーパ』、『テーパ＋球面』から指定可能なので、加工不要！【材料】SKH51、SUS440C、SUS304

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
