ミスミ

角シム　調整用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-196

数量スライド割引
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（8件）

通常価格(税別): 110円～ 390円

税込価格: 121円～ 429円

定型タイプの角シムです。フリー指定タイプに比べ安価にお求め頂けます。【関連商品...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
角シムの種類：

調整用タイプ
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定26件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

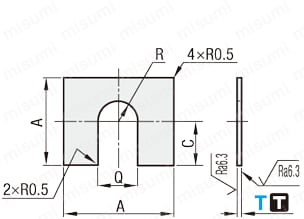

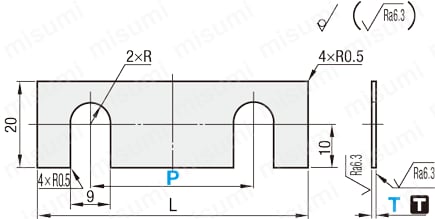

外形図・規格表

キリ欠き穴1コ	キリ欠き穴2コ

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	[ T ]厚さ(T)公差
キリ欠き穴1コ	キリ欠き穴2コ				0.5	1.0
ASA	ASF	SPCC相当	四三酸化鉄皮膜	－	±0.05	±0.1
ASAS	－	SUS304H	－	370〜430HV

規格表

型式	−	No.
ASA0.5	−	1035

型式	−	P
ASF0.5	−	30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		No.	A	C	Q	質量（ｇ）（参考値）		ASA				ASAS
型式								T0.5		T1.0		T0.5		T1.0
Type	T							￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	T					T0.5	T1.0	1〜49コ	50〜100	1〜49コ	50〜100	1〜49コ	50〜100	1〜49コ	50〜100
ASA ASAS	0.5 1.0	1035	10	5	3.5	1未満	1未満	110	75	150	95	170	135	340	165
		1245	12	6	4.5	1未満	1未満	110	75	150	95	170	135	340	165
		1455	14	7	5.5	1未満	1	110	75	150	95	170	135	340	165
		1665	16	8	6.5	1未満	1	120	80	160	100	180	140	370	180
		2009	20	10	9	1	2	120	80	160	100	180	140	390	190

[ ! ]表示数量超えはWOSにてご確認ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P	L	質量（ｇ）（参考値）	￥基準単価	￥スライド単価
Type	T	P	L	質量（ｇ）（参考値）	1〜49コ	50〜100
ASF	0.5	30	50	3	130	90
		40	60	4	130	90
		50	70	5	150	100
	1.0	30	50	6	180	125
		40	60	8	180	125
		50	70	9	200	145

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:

型番	材質	キリ欠き・丸穴数	厚さ T(mm)	外形寸法 A(mm)	キリ欠き幅 Q(mm)	キリ欠き穴ピッチ P(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ASA0.5-1035	SPCC相当	キリ欠き穴1コ	0.5	10	3.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	110円( 121円 )	在庫品1日目当日出荷可能
ASA0.5-1245	SPCC相当	キリ欠き穴1コ	0.5	12	4.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	110円( 121円 )	在庫品1日目当日出荷可能
ASA0.5-1455	SPCC相当	キリ欠き穴1コ	0.5	14	5.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	110円( 121円 )	在庫品1日目当日出荷可能
ASA0.5-1665	SPCC相当	キリ欠き穴1コ	0.5	16	6.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	120円( 132円 )	在庫品1日目当日出荷可能
ASA0.5-2009	SPCC相当	キリ欠き穴1コ	0.5	20	9	-	SPCC相当	四三酸化鉄皮膜	10	1個	120円( 132円 )	在庫品1日目当日出荷可能
ASA1.0-1035	SPCC相当	キリ欠き穴1コ	1.0	10	3.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	150円( 165円 )	在庫品1日目当日出荷可能
ASA1.0-1245	SPCC相当	キリ欠き穴1コ	1.0	12	4.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	150円( 165円 )	在庫品1日目当日出荷可能
ASA1.0-1455	SPCC相当	キリ欠き穴1コ	1.0	14	5.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	150円( 165円 )	在庫品1日目当日出荷可能
ASA1.0-1665	SPCC相当	キリ欠き穴1コ	1.0	16	6.5	-	SPCC相当	四三酸化鉄皮膜	10	1個	160円( 176円 )	在庫品1日目当日出荷可能
ASA1.0-2009	SPCC相当	キリ欠き穴1コ	1.0	20	9	-	SPCC相当	四三酸化鉄皮膜	10	1個	160円( 176円 )	在庫品1日目当日出荷可能
ASAS0.5-1035	SUS304H	キリ欠き穴1コ	0.5	10	3.5	-	SUS304H	-	10	1個	170円( 187円 )	在庫品1日目当日出荷可能
ASAS0.5-1245	SUS304H	キリ欠き穴1コ	0.5	12	4.5	-	SUS304H	-	10	1個	170円( 187円 )	在庫品1日目当日出荷可能
ASAS0.5-1455	SUS304H	キリ欠き穴1コ	0.5	14	5.5	-	SUS304H	-	10	1個	170円( 187円 )	在庫品1日目当日出荷可能
ASAS0.5-1665	SUS304H	キリ欠き穴1コ	0.5	16	6.5	-	SUS304H	-	10	1個	180円( 198円 )	在庫品1日目当日出荷可能
ASAS0.5-2009	SUS304H	キリ欠き穴1コ	0.5	20	9	-	SUS304H	-	10	1個	180円( 198円 )	在庫品1日目当日出荷可能
ASAS1.0-1035	SUS304H	キリ欠き穴1コ	1.0	10	3.5	-	SUS304H	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
ASAS1.0-1245	SUS304H	キリ欠き穴1コ	1.0	12	4.5	-	SUS304H	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
ASAS1.0-1455	SUS304H	キリ欠き穴1コ	1.0	14	5.5	-	SUS304H	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
ASAS1.0-1665	SUS304H	キリ欠き穴1コ	1.0	16	6.5	-	SUS304H	-	10	1個	370円( 407円 )	在庫品1日目当日出荷可能
ASAS1.0-2009	SUS304H	キリ欠き穴1コ	1.0	20	9	-	SUS304H	-	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
ASF0.5-30	SPCC相当	キリ欠き穴2コ	0.5	50	9	30	SPCC相当	四三酸化鉄皮膜	10	1個	130円( 143円 )	在庫品1日目当日出荷可能
ASF0.5-40	SPCC相当	キリ欠き穴2コ	0.5	60	9	40	SPCC相当	四三酸化鉄皮膜	10	1個	130円( 143円 )	在庫品1日目当日出荷可能
ASF0.5-50	SPCC相当	キリ欠き穴2コ	0.5	70	9	50	SPCC相当	四三酸化鉄皮膜	10	1個	150円( 165円 )	在庫品1日目当日出荷可能
ASF1.0-30	SPCC相当	キリ欠き穴2コ	1.0	50	9	30	SPCC相当	四三酸化鉄皮膜	10	1個	180円( 198円 )	在庫品1日目当日出荷可能
ASF1.0-40	SPCC相当	キリ欠き穴2コ	1.0	60	9	40	SPCC相当	四三酸化鉄皮膜	10	1個	180円( 198円 )	在庫品1日目当日出荷可能
ASF1.0-50	SPCC相当	キリ欠き穴2コ	1.0	70	9	50	SPCC相当	四三酸化鉄皮膜	10	1個	200円( 220円 )	在庫品1日目当日出荷可能

基本情報

定型タイプの角シムです。フリー指定タイプに比べ安価にお求め頂けます。

【関連商品】
外径寸法を1㎜単位で、切欠き穴径を0.1㎜単位でご指定いただけるフリー指定タイプはこちら。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
