ミスミ

ミスミ

厚型大径座金組込み六角穴付ボルト

厚型大径座金組込み六角穴付ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.3平均満足度4.3 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

長穴等で使用する際に便利な、大径、厚型の座金があらかじめ組み込まれたボルトです...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

旋回ローダ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定10件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
仕様
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
10 ～ 25
0.5
厚型大径座金
M3
M3X
M3-
10

1個

-( - )

2日目

4
10 ～ 25
0.7
厚型大径座金
M4
M4X
M4-
10

1個

-( - )

2日目

5
10 ～ 25
0.8
厚型大径座金
M5
M5X
M5-
10

1個

-( - )

2日目

6
10 ～ 30
1
厚型大径座金
M6
M6X
M6-
10

1個

-( - )

2日目

8
15 ～ 35
1.25
厚型大径座金
M8
M8X
M8-
10

1個

-( - )

2日目

3
10 ～ 25
0.5
大径座金
M3
M3X
M3-
10

1個

-( - )

2日目

4
10 ～ 25
0.7
大径座金
M4
M4X
M4-
10

1個

-( - )

2日目

5
10 ～ 25
0.8
大径座金
M5
M5X
M5-
10

1個

-( - )

2日目

6
10 ～ 30
1
大径座金
M6
M6X
M6-
10

1個

-( - )

2日目

8
15 ～ 35
1.25
大径座金
M8
M8X
M8-
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

長穴等で使用する際に便利な、大径、厚型の座金があらかじめ組み込まれたボルトです。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

外形図・規格表

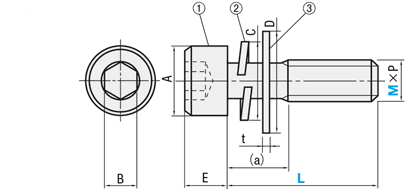

外形図

SCBST（大径座金）

SCBSA（厚型大径座金）

①ボルト[ M ]材質：SUSXM7
※強度区分 A2−70
JIS 0209(6g)
②③座金[ M ]材質: SUS304
[ S ]表面処理バレル・パシベート

規格表

型式−L
SCBST4−12
M×PAEBC
(最大)		D
(最大)
3×0.55.532.55.510
4×0.7743712
5×0.88.5548.513
6×1.0106511.516
8×1.25138614.522
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Lt(a)￥基準単価
TypeM指定1mm単位SCBSTSCBSASCBSTSCBSASCBSTSCBSA
SCBST
SCBSA		3 10〜251245390440
4 4.45.4400450
5 5.46.4420480
6 10〜302.56.98.4450500
8 15〜351.58.49.4480540

追加工

型式−L−(NSW)
SCBST4−12−NSW

[ NG ]SCBZは適用不可です。

AlterationCodeSpec.￥/1Code
ばね座金なし
NSW②ばね座金なし
①＋③で納入されます。		無料

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜1920〜2930〜3940〜5051～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 2 日目出荷
    ご注文締切
急ストークA早割翌日出荷200円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷200円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
