全長指定カバーボルト ローレット付タイプ
- 通常価格(税別)
- -
- 税込価格
- -
【治具とねじの一体化に！】【装置カバーの取り付けに！】薄板にねじ部が引っ掛かり...
-
- 環境対応：
- RoHS対応（10物質）
-
- 取付穴形状：
- なし
-
- 詳細形状：
- ローレット
-
- 材質：
- SUS303
-
- 詳細材質：
- SUS303
-
- 表面処理：
- なし
-
- ねじ山種類：
- メートル並目
-
- 先端形状：
- 平先
-
- 追加形状：
- 標準
-
- 基本形状：
- カバーボルト
-
- 販売単位：
- バラ(1個から購入可能)
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- SUS303
(i)ご注意
- 表示件数:
| 型番 |
ねじの呼び(M) |
長さL(mm) |
ねじ部長さ ℓ(mm) |
ねじM径 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
6 ～ 20
|
4 ～ 16
|
M3
| 10 | 1個 | -( -
) | 3日目 | |
4
|
6 ～ 20
|
4 ～ 16
|
M4
| 10 | 1個 | -( -
) | 3日目 | |
5
|
8 ～ 25
|
5 ～ 20
|
M5
| 10 | 1個 | -( -
) | 3日目 | |
6
|
8 ～ 25
|
8 ～ 20
|
M6
| 10 | 1個 | -( -
) | 3日目 | |
8
|
10 ～ 25
|
10 ～ 20
|
M8
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【治具とねじの一体化に！】【装置カバーの取り付けに！】
薄板にねじ部が引っ掛かり、ねじが薄板から脱落しません！
薄板にはめねじを切り、脱落防止ねじを貫通させます。
首下が一段細いため、非ねじ部は薄板部分を自由に動きますが、ねじ部が薄板に引っ掛かり、ねじの脱落を防ぎます。

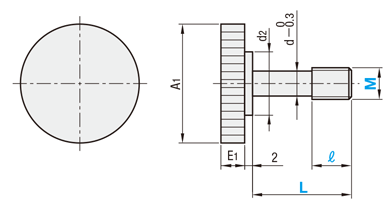

外形図・規格表
| Type | [ M ]材質 |
| FRNCS | SUS303 |
規格表
| 型式 | − | ℓ | − | L |
| FRNCS6 | − | 8 | − | 20 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 指定1mm単位 | ￥基準単価 | ||||||||||
| Type | M （並目） | ℓ | L | ℓ・L 加工条件 | FGUTM | FGUTS | FRNCS | FCBBS | ||||
| FGUTM FGUTS | FRNCS | FCBBS | FGUTM FGUTS | FRNCS | FCBBS | |||||||
| FGUTM FGUTS FRNCS FCBBS | 3 | 2〜18 | 4〜16 | 5〜20 | 4〜20 | 6〜20 | 6〜25 | ℓ≦L [ ! ] | 420 | 430 | 490 | 450 |
| 4 | 3〜18 | 4〜16 | 5〜25 | 6〜20 | 6〜20 | 6〜30 | 400 | 410 | 580 | 460 | ||
| 5 | 3〜23 | 5〜20 | 5〜25 | 8〜25 | 8〜25 | 8〜30 | 410 | 420 | 810 | 470 | ||
| 6 | 4〜28 | 8〜20 | 8〜30 | 8〜30 | 8〜25 | 8〜35 | 410 | 420 | 900 | 480 | ||
| 8 | 5〜38 | 10〜20 | 10〜45 | 8〜40 | 10〜25 | 10〜50 | 430 | 440 | 1,190 | 500 | ||
| M （並目） | A | A1 | A2 | E | E1 | E2 (最大) | B | B2 | C (最小) | d | d2 |
| 3 | 5.5 | 12 | 5.5 | 3 | 2.5 | 1.6 | 2.5 | 2 | 1.04 | 2.2 | 6 |
| 4 | 7 | 16 | 7.5 | 4 | 3.5 | 2.2 | 3 | 2.5 | 1.3 | 3 | 8 |
| 5 | 8.5 | 20 | 9.5 | 5 | 4 | 2.7 | 4 | 3 | 1.56 | 3.9 | 10 |
| 6 | 10 | 24 | 10.5 | 6 | 5 | 3.3 | 5 | 4 | 2.08 | 4.5 | 12 |
| 8 | 13 | 30 | 14 | 8 | 6 | 4.4 | 6 | 5 | 2.6 | 6.3 | 16 |
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
