ミスミ

ミスミ

スケール付全ねじ

スケール付全ねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（6件）
通常価格(税別)
1,620円 ～ 2,660円
税込価格
1,782円 ～ 2,926円

【特長】・機械・装置等の調整部の目安として、ご利用いただけます。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

表示件数:
  1. 1
型番
特性・用途
ねじの呼び(M)
材質
詳細材質
表面処理
目盛り表示方向
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
8
[スチール] SCM435
SCM435
四三酸化鉄被膜
T(縦)
SCM435
四三酸化鉄被膜
10

1個

1,620円( 1,782円 )

在庫品1日目

当日出荷可能

該当なし
10
[スチール] SCM435
SCM435
四三酸化鉄被膜
T(縦)
SCM435
四三酸化鉄被膜
10

1個

1,660円( 1,826円 )

在庫品1日目

当日出荷可能

該当なし
12
[スチール] SCM435
SCM435
四三酸化鉄被膜
T(縦)
SCM435
四三酸化鉄被膜
10

1個

1,750円( 1,925円 )

在庫品1日目

当日出荷可能

該当なし
16
[スチール] SCM435
SCM435
四三酸化鉄被膜
T(縦)
SCM435
四三酸化鉄被膜
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

該当なし
8
[スチール] SCM435
SCM435
四三酸化鉄被膜
Y(横)
SCM435
四三酸化鉄被膜
10

1個

1,620円( 1,782円 )

在庫品1日目

当日出荷可能

該当なし
10
[スチール] SCM435
SCM435
四三酸化鉄被膜
Y(横)
SCM435
四三酸化鉄被膜
10

1個

1,660円( 1,826円 )

在庫品1日目

当日出荷可能

該当なし
12
[スチール] SCM435
SCM435
四三酸化鉄被膜
Y(横)
SCM435
四三酸化鉄被膜
10

1個

1,750円( 1,925円 )

在庫品1日目

当日出荷可能

該当なし
16
[スチール] SCM435
SCM435
四三酸化鉄被膜
Y(横)
SCM435
四三酸化鉄被膜
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・機械・装置等の調整部の目安として、ご利用いただけます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

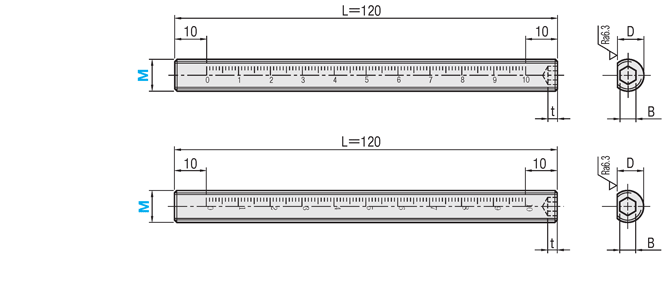

外形図・規格表


目盛り表示方向Y（横）
目盛り表示方向T（縦）
※ 機械・装置等の調整部の目安としてご利用ください。
Type[ M ]材質[ S ]表面処理
ASSBSCM435四三酸化鉄皮膜
ASSSSUS304−


規格表

型式−M
Type−目盛り表示方向
ASSS−T−8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
(並目)		LBDtASSBASSS
Type目盛り表示方向￥基準単価￥スライド単 価￥基準単価￥スライド単 価
1〜4本5〜50本1〜4本5〜50本
ASSB
ASSS		Y(横)
T(縦)		812046.651,6201,2902,3301,870
1058.361,6601,3302,3801,910
1261081,7501,4002,5102,010
16814101,9001,5202,6602,130

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分標準対応個別対応
小口大口
数 量1〜5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
