ミスミ

平行キー　ザクリ穴センタータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-287

一部当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（41件）

通常価格(税別): -

税込価格: -

【特長】・平行キー（ザクリ穴センタータイプ）です。【材質】・S45C、SUS3...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
穴加工：

ザグリ穴
種類：

ザグリ穴センタータイプ
材質証明書：

対象

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定84件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

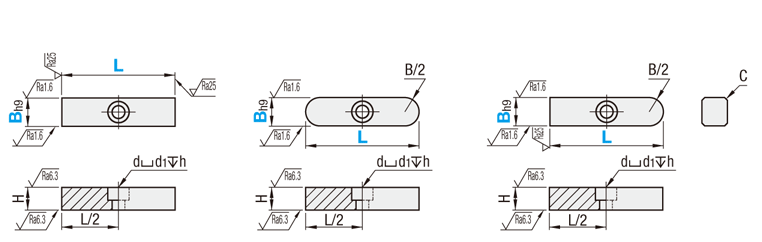

外形図

ストレート
KEDZ
KEDSZ（ステンレス）両端丸形
KESZ
KESSZ（ステンレス）片端丸形
KEGZ
KEGSZ（ステンレス）

L	公差
〜15	0 − 0.18
16〜30	0 − 0.21
31〜50	0 − 0.25
51〜80	0 − 0.30
81〜110	0 − 0.35

[ ! ]B、H寸法公差は下記規格表をご参照ください。

Type			[ M ]材質	[ S ]表面処理	引張強さ
KEDZ	KESZ	KEGZ	S45C	−	600N/mm²以上
KEDSZ	KESSZ	KEGSZ	SUS316	−	600N/mm²以上

規格表

型式	−	L
KEDZ8 KEDY10	− −	30 40

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L 指定5mm単位	H許容差		d	d₁	h	C	￥基準単価
Type	B_h9		L 指定5mm単位	H許容差		d	d₁	h	C	KEDZ	KEDSZ	KESZ	KESSZ	KEGZ	KEGSZ
KEDZ KEDSZ (ステンレス) KESZ KESSZ (ステンレス) KEGZ KEGSZ (ステンレス)	8	0 − 0.036	15〜80	7	0 − 0.090	3.4	6	3.5	0.25〜0.40	350	670	370	680	380	670
	10	0 − 0.036	15〜80	8		4.5	7.5	4.5	0.40〜0.60	430	830	450	840	470	850
	12	0 − 0.043	20〜80	8		5.5	9.5	5.5		490	970	530	1,000	560	1,000
	14		30〜90	9						660	1,250	700	1,310	690	1,310
	15		30〜90	10						700	1,350	720	1,390	720	1,350
	16		40〜100	10						750	1,440	780	1,480	760	1,440
	18		40〜110	11	0 − 0.110	6.6	11	6.5		850	1,650	890	1,720	870	1,670

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alteration	Code	Spec.	￥/1Code
全長変更	LC	規格L寸法の範囲でカットします。 LC＝指定1mm単位	200

[ ! ]ザグリ穴はL寸の中央にあります。

型番リスト

表示件数:

型番	形状	幅(mm)	全長(mm)	材質	端部形状	全長変更 LC(mm)	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KEDSZ8-[15-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	8	15 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ8-LC[15-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	8	-	[ステンレス] SUS316	両端角	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ10-[15-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	10	15 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ10-LC[15-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	10	-	[ステンレス] SUS316	両端角	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ12-[20-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	12	20 ～ 80	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ12-LC[20-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	12	-	[ステンレス] SUS316	両端角	20 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ14-[30-90/5]	[平行キー（ストレート）] 平行キー（ストレート）	14	30 ～ 90	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ14-LC[30-90/1]	[平行キー（ストレート）] 平行キー（ストレート）	14	-	[ステンレス] SUS316	両端角	30 ～ 90	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ15-[30-90/5]	[平行キー（ストレート）] 平行キー（ストレート）	15	30 ～ 90	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ15-LC[30-90/1]	[平行キー（ストレート）] 平行キー（ストレート）	15	-	[ステンレス] SUS316	両端角	30 ～ 90	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ16-[40-100/5]	[平行キー（ストレート）] 平行キー（ストレート）	16	40 ～ 100	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ16-LC[40-100/1]	[平行キー（ストレート）] 平行キー（ストレート）	16	-	[ステンレス] SUS316	両端角	40 ～ 100	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ18-[40-110/5]	[平行キー（ストレート）] 平行キー（ストレート）	18	40 ～ 110	[ステンレス] SUS316	両端角	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDSZ18-LC[40-110/1]	[平行キー（ストレート）] 平行キー（ストレート）	18	-	[ステンレス] SUS316	両端角	40 ～ 110	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEDZ8-[15-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	8	15 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ8-LC[15-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	8	-	[鉄] S45C	両端角	15 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ10-[15-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	10	15 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ10-LC[15-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	10	-	[鉄] S45C	両端角	15 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ12-[20-80/5]	[平行キー（ストレート）] 平行キー（ストレート）	12	20 ～ 80	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ12-LC[20-80/1]	[平行キー（ストレート）] 平行キー（ストレート）	12	-	[鉄] S45C	両端角	20 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ14-[30-90/5]	[平行キー（ストレート）] 平行キー（ストレート）	14	30 ～ 90	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ14-LC[30-90/1]	[平行キー（ストレート）] 平行キー（ストレート）	14	-	[鉄] S45C	両端角	30 ～ 90	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ15-[30-90/5]	[平行キー（ストレート）] 平行キー（ストレート）	15	30 ～ 90	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ15-LC[30-90/1]	[平行キー（ストレート）] 平行キー（ストレート）	15	-	[鉄] S45C	両端角	30 ～ 90	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ16-[40-100/5]	[平行キー（ストレート）] 平行キー（ストレート）	16	40 ～ 100	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ16-LC[40-100/1]	[平行キー（ストレート）] 平行キー（ストレート）	16	-	[鉄] S45C	両端角	40 ～ 100	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ18-[40-110/5]	[平行キー（ストレート）] 平行キー（ストレート）	18	40 ～ 110	[鉄] S45C	両端角	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEDZ18-LC[40-110/1]	[平行キー（ストレート）] 平行キー（ストレート）	18	-	[鉄] S45C	両端角	40 ～ 110	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ8-[15-80/5]	平行キー（片端丸形）	8	15 ～ 80	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ8-LC[15-80/1]	平行キー（片端丸形）	8	-	[ステンレス] SUS316	片端角､片端丸	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ10-[15-80/5]	平行キー（片端丸形）	10	15 ～ 80	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ10-LC[15-80/1]	平行キー（片端丸形）	10	-	[ステンレス] SUS316	片端角､片端丸	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ12-[20-80/5]	平行キー（片端丸形）	12	20 ～ 80	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ12-LC[20-80/1]	平行キー（片端丸形）	12	-	[ステンレス] SUS316	片端角､片端丸	20 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ14-[30-90/5]	平行キー（片端丸形）	14	30 ～ 90	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ14-LC[30-90/1]	平行キー（片端丸形）	14	-	[ステンレス] SUS316	片端角､片端丸	30 ～ 90	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ15-[30-90/5]	平行キー（片端丸形）	15	30 ～ 90	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ15-LC[30-90/1]	平行キー（片端丸形）	15	-	[ステンレス] SUS316	片端角､片端丸	30 ～ 90	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ16-[40-100/5]	平行キー（片端丸形）	16	40 ～ 100	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ16-LC[40-100/1]	平行キー（片端丸形）	16	-	[ステンレス] SUS316	片端角､片端丸	40 ～ 100	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ18-[40-110/5]	平行キー（片端丸形）	18	40 ～ 110	[ステンレス] SUS316	片端角､片端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGSZ18-LC[40-110/1]	平行キー（片端丸形）	18	-	[ステンレス] SUS316	片端角､片端丸	40 ～ 110	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KEGZ8-[15-80/5]	平行キー（片端丸形）	8	15 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ8-LC[15-80/1]	平行キー（片端丸形）	8	-	[鉄] S45C	片端角､片端丸	15 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ10-[15-80/5]	平行キー（片端丸形）	10	15 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ10-LC[15-80/1]	平行キー（片端丸形）	10	-	[鉄] S45C	片端角､片端丸	15 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ12-[20-80/5]	平行キー（片端丸形）	12	20 ～ 80	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ12-LC[20-80/1]	平行キー（片端丸形）	12	-	[鉄] S45C	片端角､片端丸	20 ～ 80	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ14-[30-90/5]	平行キー（片端丸形）	14	30 ～ 90	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ14-LC[30-90/1]	平行キー（片端丸形）	14	-	[鉄] S45C	片端角､片端丸	30 ～ 90	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ15-[30-90/5]	平行キー（片端丸形）	15	30 ～ 90	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ15-LC[30-90/1]	平行キー（片端丸形）	15	-	[鉄] S45C	片端角､片端丸	30 ～ 90	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ16-[40-100/5]	平行キー（片端丸形）	16	40 ～ 100	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ16-LC[40-100/1]	平行キー（片端丸形）	16	-	[鉄] S45C	片端角､片端丸	40 ～ 100	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ18-[40-110/5]	平行キー（片端丸形）	18	40 ～ 110	[鉄] S45C	片端角､片端丸	-	S45C	10	1個	-( - )	3日目一部当日出荷可能
KEGZ18-LC[40-110/1]	平行キー（片端丸形）	18	-	[鉄] S45C	片端角､片端丸	40 ～ 110	S45C	10	1個	-( - )	3日目一部当日出荷可能
KESSZ8-[15-80/5]	平行キー（両端丸形）	8	15 ～ 80	[ステンレス] SUS316	両端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KESSZ8-LC[15-80/1]	平行キー（両端丸形）	8	-	[ステンレス] SUS316	両端丸	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KESSZ10-[15-80/5]	平行キー（両端丸形）	10	15 ～ 80	[ステンレス] SUS316	両端丸	-	SUS316	10	1個	-( - )	3日目一部当日出荷可能
KESSZ10-LC[15-80/1]	平行キー（両端丸形）	10	-	[ステンレス] SUS316	両端丸	15 ～ 80	SUS316	10	1個	-( - )	3日目一部当日出荷可能

基本情報

【特長】・平行キー（ザクリ穴センタータイプ）です。【材質】・S45C、SUS316があります。

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数量	1〜14	15〜19	20〜49	50〜100	101～
値引率	基準単価	5％	15％	30％	お見積り
出荷日	通常			＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
