平行キー ザクリ穴タップ付タイプ

平行キー ザクリ穴タップ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

【特長】・平行キー(ザクリ穴タップ付タイプ)です。【材質】・S45C、SUS3...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定84件の候補があります。

Loading...

外形図・規格表

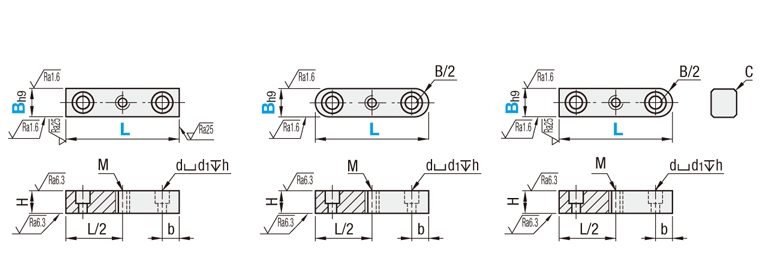

外形図


平行キー ザクリ穴タップ付タイプ:関連画像ストレート
KEDW
KEDSW
(ステンレス)
両端丸形
KESW
KESSW
(ステンレス)
片端丸形
KEGW
KEGSW
(ステンレス)
Type[ M ]材質[ S ]表面処理 引張強さ
KEDWKESWKEGWS45C600N/mm2以上
KEDSWKESSWKEGSWSUS316
L公差
50 0
− 0.25
5180 0
− 0.30
81110 0
− 0.35
[ ! ]B、H寸法公差は下記規格表をご参照ください。

規格表

型式L
KEDW12
KEDM5

80
30
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定5mm単位
H許容差dd1hbM
(並目)
C¥基準単価
TypeBh9KEDWKEDSWKESWKESSWKEGWKEGSW
KEDW
KEDSW
(ステンレス)
KESW
KESSW(ステンレス)
KEGW
KEGSW(ステンレス)
8 0
− 0.036
35807 0
− 0.090
3.463.58M30.25〜0.406501,1706901,3206601,180
10458084.57.54.510M40.40〜0.608401,5208601,6408501,550
12 0
− 0.043
50805.59.55.512M51,0301,8601,0502,0101,0401,900
1450909141,1902,1401,2202,3301,2102,220
15509010151,2402,2201,2702,4401,2502,300
1660100161,3402,4201,3802,6401,3502,560
186011011 0
− 0.110
6.6116.518M61,4902,7301,5402,9901,5102,890
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

AlterationCodeSpec.¥/1Code
全長変更
平行キー 抜きタップ付タイプ:関連画像
LC規格L寸法の範囲でカット
します。
LC=指定1mm単位
[ ! ]タップ穴はL寸の中央にあります。
200
タップ位置変更
(抜きタップ付タイプのみ適用)
平行キー ザクリ穴タップ付タイプ:関連画像
MPCタップ穴の位置を変更します。
MPC=指定1mm単位
M≦MPC≦L-M

[ NG ]ザクリ穴タップ付タイプ
には適用されません。

200

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

型番
形状
幅(mm)
全長(mm)
材質
端部形状
全長 変更 LC(mm)
材質証明書:材質
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[平行キー(ストレート)] 平行キー(ストレート)
8
35 ~ 80
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
8
-
[ステンレス] SUS316
両端角
35 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
10
45 ~ 80
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
10
-
[ステンレス] SUS316
両端角
45 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
12
50 ~ 80
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
12
-
[ステンレス] SUS316
両端角
50 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
14
50 ~ 90
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
14
-
[ステンレス] SUS316
両端角
50 ~ 90
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
15
50 ~ 90
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
15
-
[ステンレス] SUS316
両端角
50 ~ 90
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
16
60 ~ 100
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
16
-
[ステンレス] SUS316
両端角
60 ~ 100
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
18
60 ~ 110
[ステンレス] SUS316
両端角
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
18
-
[ステンレス] SUS316
両端角
60 ~ 110
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
8
35 ~ 80
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
8
-
[鉄] S45C
両端角
35 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
10
45 ~ 80
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
10
-
[鉄] S45C
両端角
45 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
12
50 ~ 80
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
12
-
[鉄] S45C
両端角
50 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
14
50 ~ 90
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
14
-
[鉄] S45C
両端角
50 ~ 90
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
15
50 ~ 90
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
15
-
[鉄] S45C
両端角
50 ~ 90
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
16
60 ~ 100
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
16
-
[鉄] S45C
両端角
60 ~ 100
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
18
60 ~ 110
[鉄] S45C
両端角
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

[平行キー(ストレート)] 平行キー(ストレート)
18
-
[鉄] S45C
両端角
60 ~ 110
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
8
35 ~ 80
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
8
-
[ステンレス] SUS316
片端角、片端丸
35 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
10
45 ~ 80
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
10
-
[ステンレス] SUS316
片端角、片端丸
45 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
12
50 ~ 80
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
12
-
[ステンレス] SUS316
片端角、片端丸
50 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
14
50 ~ 90
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
14
-
[ステンレス] SUS316
片端角、片端丸
50 ~ 90
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
15
50 ~ 90
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
15
-
[ステンレス] SUS316
片端角、片端丸
50 ~ 90
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
16
60 ~ 100
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
16
-
[ステンレス] SUS316
片端角、片端丸
60 ~ 100
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
18
60 ~ 110
[ステンレス] SUS316
片端角、片端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
18
-
[ステンレス] SUS316
片端角、片端丸
60 ~ 110
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
8
35 ~ 80
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
8
-
[鉄] S45C
片端角、片端丸
35 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
10
45 ~ 80
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
10
-
[鉄] S45C
片端角、片端丸
45 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
12
50 ~ 80
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
12
-
[鉄] S45C
片端角、片端丸
50 ~ 80
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
14
50 ~ 90
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
14
-
[鉄] S45C
片端角、片端丸
50 ~ 90
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
15
50 ~ 90
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
15
-
[鉄] S45C
片端角、片端丸
50 ~ 90
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
16
60 ~ 100
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
16
-
[鉄] S45C
片端角、片端丸
60 ~ 100
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
18
60 ~ 110
[鉄] S45C
片端角、片端丸
-
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(片端丸形)
18
-
[鉄] S45C
片端角、片端丸
60 ~ 110
S45C
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(両端丸形)
8
35 ~ 80
[ステンレス] SUS316
両端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(両端丸形)
8
-
[ステンレス] SUS316
両端丸
35 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(両端丸形)
10
45 ~ 80
[ステンレス] SUS316
両端丸
-
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

平行キー(両端丸形)
10
-
[ステンレス] SUS316
両端丸
45 ~ 80
SUS316
10

1個

-( - )

3日目

一部当日出荷可能

Loading...

詳細情報

基本情報

【特長】・平行キー(ザクリ穴タップ付タイプ)です。【材質】・S45C、SUS316があります。

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量スライド価格 [ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜1415〜1920〜4950~100101~
値引率基準単価5%15%30%お見積り
出荷日通常+5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷
[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。
    ご注文締切
ストークT当日出荷400円/1本正午迄>>こちら

ストークA

翌日出荷200円/1本PM 6:00
[ ! ]ストークAは3本以上で1明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平行キー ザクリ穴タップ付タイプ

平行キー ザクリ穴タップ付タイプ

    平行キー ザクリ穴タップ付センタータイプ

    平行キー ザクリ穴タップ付センタータイプ

      【クリーン洗浄品】平行キー ザクリ穴タップ付タイプ

      【クリーン洗浄品】平行キー ザクリ穴タップ付タイプ

        【クリーン洗浄品】平行キー ザクリ穴タップ付センタータイプ

        【クリーン洗浄品】平行キー ザクリ穴タップ付センタータイプ

          平行キー ザクリ穴センタータイプ

          平行キー ザクリ穴センタータイプ

            【クリーン洗浄品】平行キー ザクリ穴センタータイプ

            【クリーン洗浄品】平行キー ザクリ穴センタータイプ

              平行キー ブランクタイプ-ステンレス

              平行キー ブランクタイプ-ステンレス

                頭付勾配キー

                頭付勾配キー

                  【クリーン洗浄品】平行キー ブランクタイプ-ステンレス

                  【クリーン洗浄品】平行キー ブランクタイプ-ステンレス

                    平行キー S45C ブランク L300

                    平行キー S45C ブランク L300

                      平行キー 抜きタップ付タイプ

                      平行キー 抜きタップ付タイプ

                        【クリーン洗浄品】平行キー 抜きタップ付タイプ

                        【クリーン洗浄品】平行キー 抜きタップ付タイプ

                          平行キー

                          平行キー

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - 1,039円 244円 1,640円 431円 - - -
                            通常出荷日 3日目   当日出荷可能 3日目   当日出荷可能 6日目   6日目   3日目   当日出荷可能 6日目   在庫品1日目   当日出荷可能 3日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目   当日出荷可能 6日目   在庫品1日目~   当日出荷可能
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質)
                            特性・用途 該当なし 該当なし クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 該当なし
                            穴加工 センタータップ+ザグリ穴加工 ザグリ+タップ センタータップ+ザグリ穴加工 ザグリ+タップ ザグリ穴 ザグリ穴 加工なし 加工なし 加工なし 加工なし センタータップ センタータップ 加工なし
                            種類 ザグリ穴タップ付タイプ ザグリ穴タップ付センタータイプ ザグリ穴タップ付タイプ ザグリ穴タップ付センタータイプ ザグリ穴センタータイプ ザグリ穴センタータイプ ブランクタイプ 頭付き勾配キー ブランクタイプ ブランクタイプ - - -
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            平行キー ザクリ穴タップ付タイプのレビュー

                            評価 4.4 平均満足度:4.4 21件のレビュー
                            1. 星3
                              0%
                            2. 星2
                              0%
                            3. 星1
                              0%
                            治具をマシニングのテーブルへ乗せる時の位置決め
                            評価 5.0満足度:5.02017/10/25
                            他の方が書いている様に、見た目はイマイチです。
                            しかし必要な所の寸法精度はバッチリ出ているので使用上の問題にはなりません。
                            中心にネジ穴が付いている為、締り嵌め状態で取り付けていても治具解体時に取り外し易く重宝しています。

                            もっと読む 閉じる

                            2が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            キー材として使用
                            評価 4.0満足度:4.02016/07/13
                            表面の見た目はイマイチですが、公差など特に問題はありませんので
                            安心して使用できました。

                            もっと読む 閉じる

                            2が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ハンドルの固定
                            評価 4.0満足度:4.02023/05/31
                            回転ハンドルの固定に使用しました。
                            寸法精度も良く品質は非常に良いです。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライドキーとして
                            評価 4.0満足度:4.02022/06/28
                            SUS316のキーを使いましたが、表面がマット調だったので、#600の耐水ペーパで磨いて使いました。
                            公差は問題ありませんでした。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の位置決め用
                            評価 4.0満足度:4.02022/06/02
                            装置で使用する治具の位置決めようとして使用
                            座繰り穴付きなので、そのまま使用できて便利

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            マシンキーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
