引張りばね　フリー指定タイプ

引張りばね　フリー指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 4.2平均満足度4.2 この商品のレビューをみる（25件）
通常価格(税別)
 -
税込価格
 -

外径サイズ（Φ7、Φ11、Φ13、Φ15、Φ17）規格追加しました！自由長を1...

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

アルミフレームを使ったコンパクトベルトコンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定256件の候補があります。

Loading...

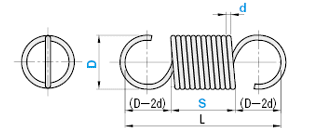

外形図・規格表

引張りばね　フリー指定タイプ:関連画像

[ ! ]L寸法（自由長）の求め方
（参考値）S＋(D－2d)×2

[ ! ]フック形状は逆丸です。
[ ! ]フックの開口部は上図のとおりとなります。



引張りばね　フリー指定タイプ:関連画像
Type[ M ]材質
WFSPSWP－A
UFSPSUS304－WPB
Type[ M ]材質
BWFSPSWP－A
BUFSPSUS304－WPB

規格表

型式−d−S
WFSP3
UFSP20		−
−		0.3
2.6		−
−		10
498

[ ! ]最大タワミ率は静的荷重の数値です。
動的荷重をかける場合は、最大タワミ×65%程度でご使用ください。

[ ! ]最大タワミ(mm)＝S寸×最大タワミ率(%) [ ! ]ばね定数(N/mm)＝基準ばね定数×10／S寸 (参考値)

[ ! ]最大タワミは、Web規格表は%表記、カタログPDF記載数値はS寸50の場合を記載しています。
どちらの値を使用しても、同じ計算結果となります。

[ ! ]基準ばね定数は、Web規格表はS寸10、カタログPDF記載数値はS寸50の場合を記載しています。



型式線径
dmm		S指定
1mm単位		最大タワミ率(S寸)
%		基準ばね定数(S寸10の場合)
N/mm		初張力
N
TypeDWFSP
BWFSP		UFSP
BUFSP		WFSP
BWFSP		UFSP
BUFSP		WFSP
BWFSP		UFSP
BUFSP
WFSP
UFSP
BWFSP
BUFSP		30.310〜300176%174%0.130.110.180.21
0.482%84%0.600.500.530.64
40.4172%174%0.200.200.310.38
0.596%92%0.750.650.770.92
50.510〜500168%164%0.350.300.490.59
0.6100%102%0.900.801.011.21
60.6158%164%0.500.450.710.85
0.872%72%2.352.052.132.55
70.7140%132%0.650.600.961.15
0.970%64%2.602.252.943.5
80.8148%152%0.900.801.261.51
1.082%84%2.902.553.044.26
91.010〜550112%114%1.951.702.453.43
1.266%66%5.254.654.416.17
101.0148%140%1.351.201.962.74
1.288%86%3.653.254.316.03
1.458%56%8.507.507.6410.7
111.0160%152%1.000.851.452.01
1.292%90%2.652.353.244.51
1.462%60%6.205.406.398.87
121.0232%226%0.750.651.181.65
1.2142%140%1.951.752.843.98
1.492%92%4.554.005.397.55
1.662%60%9.408.308.7212.21
131.0240%234%0.550.500.931.29
1.2144%142%1.551.352.173.01
1.494%94%3.503.053.955.49
1.664%62%7.106.207.7510.76
141.2208%192%1.201.052.062.88
1.4138%130%2.702.403.825.35
1.694%90%5.554.906.669.32
1.868%66%10.509.3010.614.84
151.2212%196%0.950.851.502.09
1.4140%132%2.151.903.034.21
1.696%92%4.403.804.746.59
1.870%68%8.457.359.2512.85
161.4192%182%1.751.553.044.26
1.6132%130%3.553.155.107.14
1.896%94%6.655.908.3311.66
2.068%70%11.8510.5012.6017.64
171.4194%184%1.451.252.213.08
1.6134%132%2.902.504.035.60
1.898%96%5.554.856.749.37
2.0 70%72%9.908.6510.9015.13
181.6176%174%2.402.104.025.63
1.8128%128%4.504.006.479.06
2.094%96%7.957.0010.0014.00
2.362%60%17.0015.0518.7026.18
201.8168%156%3.152.805.107.14
2.0122%120%5.554.957.9411.12
2.382%80%11.8510.5015.2021.28
2.658%58%23.2020.5023.6033.04
222.0150%148%4.053.607.3510.30
2.3106%104%8.607.6011.8016.50
2.674%74%16.7514.8019.6027.40
2.954%54%30.4526.9533.3046.60
252.3144%144%5.604.959.8013.70
2.6100%104%10.859.6015.7022.00
2.976%72%19.6517.4022.5031.50
3.256%54%33.7529.8534.3048.00
282.6138%128%7.456.6012.7017.80
2.9102%98%13.4511.9017.6024.60
3.278%74%22.9020.2527.4038.40
3.562%58%37.4533.1039.2054.90
■精度基準
・Dの寸法公差
D/d＊1公差
8未満D寸の±1.5%(最小±0.2mm)
8〜20D寸の±2%(最小±0.3mm)
＊1 D/d ＝ばね指数
・Sの寸法公差
 d≦0.5の場合±2×線径分
 （例：d＝0.3のとき±0.6）
 d≧0.6の場合±線径分
 （例：d＝1.0のとき±1.0）

・最大タワミ、ばね定数は下記計算式で算出してください。
・最大タワミ・ばね定数 (参考値)
 最大タワミ(mm) = S寸×最大タワミ率(%) ばね定数(N/mm) ＝ 基準ばね定数×10／S寸

例) UFSP20-2.6-498の最大たわみ、ばね定数の計算
最大タワミ(mm) = 498×58% = 288.84ばね定数(N/mm) = 20.50 × 10 498 = 0.41

[ ! ]最大タワミは、Web規格表は%表記、カタログPDF記載数値はS寸50の場合を記載しています。
どちらの値を使用しても、同じ計算結果となります。

[ ! ]基準ばね定数は、Web規格表はS寸10、カタログPDF記載数値はS寸50の場合を記載しています。



型番リスト
