ガススプリング　取付方向自在タイプ　FGSSタイプ

ガススプリング　取付方向自在タイプ　FGSSタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（15件）
通常価格(税別)
2,270円 ～ 9,640円
税込価格
2,497円 ～ 10,604円

取付方向自在タイプのガススプリングです。ストローク50～300mmからお選びい...

詳細情報を確認する

(i)ご注意

  • 恐れ入りますが、追加工DBTにつき、CADデータのご用意がございません。
  • 現在材料不足に伴い一部型式にて販売停止しております。
  • 本ページはRoHs表記につきましてデータ修正中です。
    最新情報はこちらよりご確認ください。
  • シリンダやロッドに傷や異物が付くと、内部のガスやオイルが漏れる原因となります。傷や異物が付きやすい環境でのご使用はお控えください。その他の注意事項については、こちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ダンパー扉開閉機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定100件の候補があります。

Loading...

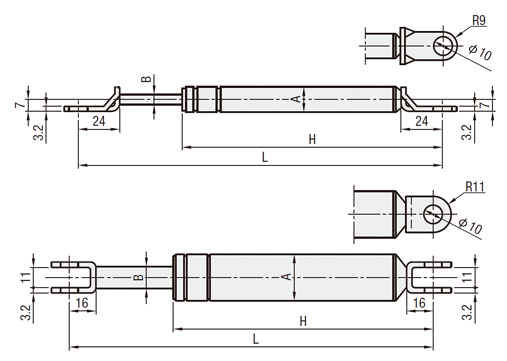

外形図・規格表



外形図

FGSS

No.15050A～No.22300B

No.27150A～No.27300B

ガススプリング　取付方向自在タイプ　FGSSタイプ:関連画像
 ［M］材質［S］表面処理使用温度
シリンダ　STKM11A（機械構造用炭素鋼管）　焼付塗装（黒色つや消し）－20～60℃
ロッド　S20C　硬質クロムメッキ
ガス　窒素ガス（N2)―


規格表

型式

TypeNo.ー追加工
FGSS15050A　
FGSS18100A  ーDBT
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式最大長
Lmax		最小長
Lmin		ストロークガス反力(20℃)ABH適合取付
ブラケット		重量
(g)		￥基準単価￥スライド単価
Lmax.−10mmストローク時Lmax.−(S)mmストローク時
FaFb(S)1～9本10～1415～20
TypeNo.NkgfNkgf
FGSS15050A2461965049569740157164GSBR8A-S
GSBR8B-S
GSBR8C-S
GSBR8D-S		1251,8931,7041,619
15050K707.1909.1
15050B981012713
15080A33025080495697702181501,9601,7041,592
15080B981012713
15090A36027090495697802381551,9601,7591,670
15090B981012713
15100A386286100495697902541702,0481,8371,742
15100B981012713
18100A38628610019620255261882532102,1491,9261,826
18100B2943038239
18150A52637615019620265271403432802,1491,9261,826
18150B2943039240
22050A2461965019620265274022101632152,1491,9261,826
22050B2943040241
22050C39240529542,0261,8151,720
22050D4905065566
22080A33025080196202742870217270
22080B2943041242
22080C3924053955
22080D4905067568
22090A360270901962026527802372802,1491,9261,826
22090B2943040241
22090C3924052954
22090D4905065967
22100A3862861001962027428902533052,0481,8371,742
22100B2943041242
22100C3924054956
22120A44032012019620274281102873202,1491,9261,826
22120B2943040241
22120C3924053955
22120D4905067268
22130A47034013019620274281203073302,1491,9261,826
22130B2943040241
22130C3924053955
22150A52637615019620274281403434002,2151,9921,893
22150B2943040241
22150C3924053955
22180A61043018019620274281703974202,4272,1822,072
22180B2943040241
22180C3924053955
22200A66646620019620265271904334802,4272,1822,072
22200B2943040241
22200C3924052954
22250A75050025019620304312404675402,4832,2262,112
22250B2943045146
22250C3924059861
22300A85055030019620323332905176002,7832,5052,380
22300B2943049050
27150A526376150490506576714027.412.5351GSBR8F-S6102,8392,5492,420
27150B5886078480
27150C6867092194
27200A66646620049050657671904417602,9162,6162,482
27200B5886078480
27200C6867092194
27250A75050025049050725742404759003,0172,7052,566
27250B5886087289
27250C686701019104
27300A850550300490507747929052510003,1172,8052,665
27300B5886093195
[ ! ]取付ブラケットはこちらをご参照ください。


追加工

■ダストブーツ取付追加工　FGSS・FGS No.18□□□～22□□□に適合
ガススプリング　取付方向限定タイプ　FGSタイプ:関連画像追加工Code

DBT
ガススプリング　取付方向限定タイプ　FGSタイプ:関連画像

取付用フランジ

FGS22250～FGS22360

FGSS18100A～FGSS22300B　取付部

FGS18120～FGS18200　取付部

[ M ]材質　ターポリン
（ポリエステル繊維+塩化ビニル樹脂）
フランジ　SS400　三価クロメート黒

ガススプリング
ストローク		ブーツ自由長
（Y）
5090
80135
90150
100160
120190
130205
150230
180275
200300
250370
270400
290425
300440
360530
適合ガススプリング追加料金　\基準単価
Type適合No.ストローク
～100～200～300～360
FGSS18□□□4,1304,550－－
22□□□3,8404,5505,530－
FGS18□□□－4,550－－
22□□□－－5,5305,820
[ ! ]ガススプリング本体価格に追加料金を加算してください。

[ ! ]最大ストローク時でも、ストロークエンドから10mm程度の
余裕が残る範囲でご使用ください。

出荷日
 3 日目出荷
[ NG ]ストーク不可
価格
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数　量1～910～1415～1920～29
値引率基準単価5%10%18%
[ ! ]表示数量超えはお見積り

ガススプリング取付方向自在タイプ（FGSS・GSSF）の特長

・ガススプリングとは
密閉されたシリンダー内に圧縮ガス（ 窒素ガス:不燃性） を封入してあり、
このガスの反力をバネとして使用します。このガススプリングは小型でありながら
大きな初期荷重で小さなバネ定数が得られますので、各種機械をはじめ、家具、
自動車・OA機器等に広くご利用いただけます。
・小型・軽量でありながら、大きなバネ力（反力）が得られます。
・バネ力（反力）は、長いストロークにわたり、ほぼ一定です。
・用途に応じた設計ができ、幅広い用途で対応できます。

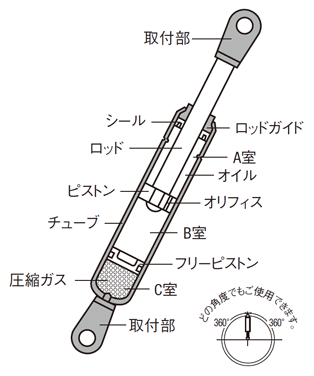

・取付方向自在タイプガススプリングの特長
1.ガス室C内に窒素ガス（不燃性）が密閉され、フリーピストンを介入してあり、
ガスの反力をばねとして使用できます。
2.ガス室Cはオイル室ABを加圧している為、常に伸び方向に反力が発生します。
従って反力の大きさはガス室Cの内圧によって定められます。
3.ロッドが所定の位置より移動する場合AB室のオイルはピストンのオリフィス穴を
通過し移動します。
4.シリンダ内ではロッドの体積変化分をガス室Cの変化により調整しています。
5.360°どの角度でもご使用できます。

ガススプリング取付方向自在タイプ
（FGSS・GSSF）

[ ! ]使用上の注意（FGS・GSS・FGSS・HFGSS・FRGSS共通）
・使用時のガススプリングの温度に注意してください。長期保管はしないでください。早期にシールが劣化し反力の低下を起こす原因となります。
（製品温度範囲：GSS・GSSF・FGSS:－20℃～60℃ ／ HFGSS:－20℃～80℃ ／ FRGSS:－30℃～80℃　一部異なる温度範囲のものがございます。
該当ページをご確認ください）
・ガス反力は商品によって若干の公差があり、温度の影響を受け、変化します。
・使用環境・回数等により反力が低下する場合があります。必要反力に満たなくなった場合には交換してください。
・ロッドにさびが生じるような環境や、薬品雰囲気中で保管・使用しないでください。また、ガススプリングを塗装しないでください。
・シリンダ・ロッドに傷をつけないでください。ロッドをテープやビニル紐で巻いたりすると、粘着物や繊維が付着し、内部に咬み込むことでガス・オイル漏れの原因となります。
ご使用前には必ずロッド部に、さび・傷・粘着物・異物の付着がないか確認ください。
・シリンダ・ロッドに曲げ荷重・ねじれ等の力を加えないでください。ガススプリングだけで荷重を受ける使い方は偏荷重を受けることとなり、シールの早期劣化を起こし、
ガス・オイル漏れの原因となります。回転運動の場合はヒンジ部にガタがないように、直線運動の場合は偏荷重を抑えるガイドなどをしっかりと設置してください。
・ガススプリングを最大長以上に伸ばさないでください。最大ストローク時（圧縮時）でもストロークエンドから10mm程度の余裕が残る範囲でご使用ください。
また、急速なスピード（目安として1m／s以上）で伸縮させないでください。
・FGS・GSSタイプは、内部のオイルがゴムシールを保護するように、シリンダ側を上に、ロッド側を下にしてご使用ください。FGS・GSS・FRGSSの角度は60度以上
傾けない範囲でご使用ください。やむを得ず一時的に保管する場合も60度以上傾けないでおいてください。
・FGSS・HFGSSタイプは使用角度の制限はありませんが、ロッドを下にしてのご使用を推奨致します。

選定サポート情報

概略選定について

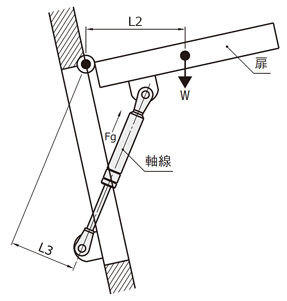

1.必要反力（Fg）は、次の式で求め、おおよその使用可能な型式を見つけてください。

Fg =W × L2
L3
Fg ： 必要反力（最大長時）
W ： 扉などの重さ
L2 ： 支点（扉などの蝶番）から重心までの水平距離
L3 ： 支点（扉などの蝶番）からガススプリングの軸線までの垂線の距離


2.選定するガススプリングの反力は、Fg×1.1以上にしてください。

ガス反力は±15％程の公差があります。

3.必要の反力(F×1.1)がガススプリングの最大長－( )mm時の反力より大きい時は2本以上使用してください。

4.反力は20℃で設計されています。温度が変化する毎に反力は増減します。


最終選定について
・扉の角度、ガススプリングの取付け姿勢によって荷重は変化します。ご設計される組図に基づいて
反力のモーメント計算を行ってください。

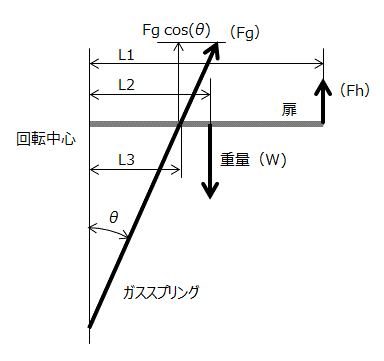

・扉が水平位置で止まっている時に扉はガススプリングと引き上げ力でその位置を保っています。
ここで必要となる引き上げ力（Fh）は、回転中心におけるモーメントの釣り合いを考えれば良いことになります。
モーメントは荷重に腕の長さを乗じた数値で求めることが出来ます。

Fg ：必要反力（最大長時）
Fh ：引き上げ力
W ：扉などの重さ
L1 ：支点と操作位置との距離
L2 ：支点（扉などの蝶番）から重心までの水平距離
L3 ：支点（扉などの蝶番）からガススプリングの軸線までの垂線の距離
θ ：支点からの垂線とガススプリングの軸線との角度
n ：ガススプリング使用本数

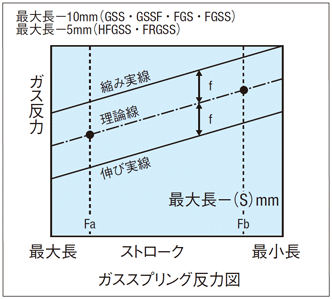

ガス反力は、カタログ上、最大長－10(5)mm時と、
最大長（Lmax.）－（S）mm時の2点が記され
ております。一般的に、ガス反力は比例変化しますので、
必要なストローク時の反発力を求めるときは、下表
のようにこの2点を直線で結んで、知りたいストロークの
箇所を読み、推測してください。



[ ! ]f＝内部摺動抵抗値（理論値×0.1）

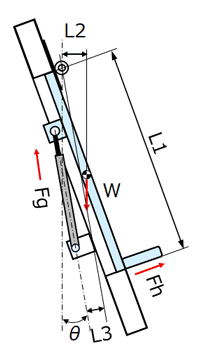

全開時のモーメント計算

Fh=(W×L2−n×Fg×cos⁡(𝜃)×L3)
L1

・上記式で求めた引き上げ力（Fh)が-2～-7kgf の範囲に入るようにします。この引き上げ力（Fh）が
プラスのとき、ガス反力だけでは扉の自重により下降します。
扉を開いた状態で保持するには掛け金などの固定具などが必要です。逆に操作力のマイナス値が大きいと
閉めるときに大きな力を必要とします。
全開時のモーメント計算
・全開時と同様に、ガススプリングを取付け閉じた状態の引き上げ力（Fh)は、

Fh=(W×L2−n×Fg×cos⁡(𝜃)×L3)
L1
で計算します。

・Fhの力が2～7kgf の範囲に入るようにします。この引き上げ力(Fh) がマイナスのとき、扉はガススプリングの
力だけで開いてしまいます。そのため、ストッパ、マグネットなどで扉を固定する必要があります。

・引き上げ力はガススプリングと支点との距離およびガス反力が扉の開閉により変化しますが、全開時、全閉時
とも計算方法は同じです。
・開閉途中で、支点回りの扉自重モーメント とガススプリングのガス反力モーメントが釣り合い、引き上げ力が0
(零)となる点が存在します。全開時と全閉時のどちらも引き上げ力の符号が同じ（プラス、マイナス）である場合
には釣り合う点はありません。

・上記の計算結果を検討し、取り付け位置やガススプリングを変更するなどして繰り返し計算してご選定ください。
