ミスミ

金属ワッシャ付クッション－ウレタン・制電性ウレタン・ゴム－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-445

一部当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

金属ワッシャとウレタン・ゴムを焼き付けたミスミオリジナル商品です。「ウレタン・...

詳細情報を確認する

形状：

クッション（厚み10mm～）
材質証明書：

対象

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定152件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

＊RBF□は、ワッシャ厚2mmです。

L寸固定タイプ	L寸指定タイプ	ウレタン・ゴム			ワッシャ
L寸固定タイプ	L寸指定タイプ	[ M ]材質	色	[ H ]硬度	[ M ]材質
AYSK	AYFS	エーテル系ポリウレタン	黒	ショアA95	SUS304
AYHK	AYFH	エーテル系ポリウレタン	黒	ショアA90
AYMK	AYFM	エステル系ポリウレタン	黒	ショアA70
AYLK	AYFL			ショアA50
−	AYFY			ショアA30
−	AYFHE	制電性ポリウレタン	グレー	ショアA90
−	AYFME			ショアA70
−	AYFLE			ショアA50
−	RBFN	ニトリルゴム(NBR)	黒	ショアA70
−	RBFU	低弾性ゴム(ハネナイト^®)	黒	ショアA57
−	RBFS	シリコンゴム(SI)	ライトグレー	ショアA70
−	RBFF	ふっ素ゴム(FPM)	黒	ショアA70

[ ! ]ハネナイト^®は内外ゴム株式会社の登録商標です。
ウレタンのたわみについて下部「概要・仕様」▼よりご参考ください。
「ウレタン・ゴム・スポンジ」材質サンプルブック貸出はこちらから！

■制電性ウレタン特性値

体積固有抵抗率	2.1×10⁸ Ω・cm
表面抵抗率	4.0×10⁹ Ω

（試験条件：温度30℃湿度60％）
[ ! ]上記以外の特性は同じ硬度のウレタンと同等です。ウレタンゴムの特性>>こちら

規格表

型式	−	L
AYSK12	−	10
AYFY25	−	52

■L寸固定タイプ（ウレタン）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択							(M) 適用ボルト	(d₁)	d₂	V	￥基準単価
Type	D	L 選択							(M) 適用ボルト	(d₁)	d₂	V	L10	L15	L20	L25	L30	L40	L50
AYSK(×1.1) AYHK(×1.0) AYMK(×1.1) AYLK(×1.1) ( )素材係数	12	10							M3	11	6	3	240	-	-	-	-	-	-
	15	10	15	20					M4	14	8	4	250	250	260	-	-	-	-
	20	10	15	20	25				M5	19	9.5	5	250	260	260	320	-	-	-
	25	10	15	20	25	30			M6	24	11	6	250	260	260	320	370	-	-
	30		15	20	25	30	40		M8	29	14	8	-	300	300	320	370	440	-
	40				25	30	40	50	M10	39	17	10	-	-	-	460	490	650	840

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■L寸指定タイプ（ウレタン）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位	(M) 適用ボルト	(d₁)	d₂	V	￥基準単価
Type	D	L 指定1mm単位	(M) 適用ボルト	(d₁)	d₂	V	L5〜40	L41〜60	L61〜80
AYFS(×1.1) AYFH(×1.0) AYFM(×1.1) AYFL(×1.0) AYFY(×1.3) AYFHE(×1.2) AYFME(×1.2) AYFLE(×1.4)	12	5〜80	M3	11	6	3	750	900	990
	15		M4	14	8	4	750	900	990
	20		M5	19	9.5	5	820	960	1,070
	25		M6	24	11	6	900	1,040	1,160
	30		M8	29	14	8	1,040	1,160	1,290
( )素材係数	40		M10	39	17	10	1,480	1,720	1,970

[ ! ]この製品の単価は、表中に表示されている基準単価に素材係数を掛けた金額になります。（1円単位は切り捨て）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

(例）	型式	-	L	のとき
(例）	AYFHE	-	30	のとき

（基準単価）	×	（素材係数）
1,040	×	1.2	＝ 1,248円 → 1,240円

■L寸指定タイプ（ゴム）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位	(M) 適用ボルト	(d₁)	d₂	V	￥基準単価
Type	D	L 指定1mm単位	(M) 適用ボルト	(d₁)	d₂	V	RBFN	RBFU	RBFS	RBFF
RBFN RBFU RBFS RBFF	15	5〜30	M4	14	8	4	810	1,340	860	1,040
	20		M5	19	9.5	5	870	1,550	970	1,340
	25		M6	24	11	6	890	1,800	970	1,450
	30		M8	29	14	8	1,050	1,880	1,130	2,500

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数:

型番	環境対応	特性・用途	材質	詳細材質	硬度（ショア・アスカー）	タイプ	外径　D(φ)	長さ　L(mm)	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AYFH12-[5-80/1]

1個

-( - )

5日目

AYFH15-[5-80/1]

1個

-( - )

5日目

AYFH20-[5-80/1]

1個

-( - )

5日目

AYFH25-[5-80/1]

1個

-( - )

5日目

AYFH30-[5-80/1]

1個

-( - )

5日目

AYFH40-[5-80/1]

1個

-( - )

5日目

AYFHE12-[5-80/1]

1個

-( - )

5日目

AYFHE15-[5-80/1]

1個

-( - )

5日目

AYFHE20-[5-80/1]

1個

-( - )

5日目

AYFHE25-[5-80/1]

1個

-( - )

5日目

AYFHE30-[5-80/1]

1個

-( - )

5日目

AYFHE40-[5-80/1]

1個

-( - )

5日目

AYFL12-[5-80/1]

1個

-( - )

5日目

AYFL15-[5-80/1]

1個

-( - )

5日目

AYFL20-[5-80/1]

1個

-( - )

5日目

AYFL25-[5-80/1]

1個

-( - )

5日目

AYFL30-[5-80/1]

1個

-( - )

5日目

AYFL40-[5-80/1]

1個

-( - )

5日目

AYFLE12-[5-80/1]

1個

-( - )

5日目

AYFLE15-[5-80/1]

1個

-( - )

5日目

AYFLE20-[5-80/1]

1個

-( - )

5日目

AYFLE25-[5-80/1]

1個

-( - )

5日目

AYFLE30-[5-80/1]

1個

-( - )

5日目

AYFLE40-[5-80/1]

1個

-( - )

5日目

AYFM12-[5-80/1]

1個

-( - )

5日目

AYFM15-[5-80/1]

1個

-( - )

5日目

AYFM20-[5-80/1]

1個

-( - )

5日目

AYFM25-[5-80/1]

1個

-( - )

5日目

AYFM30-[5-80/1]

1個

-( - )

5日目

AYFM40-[5-80/1]

1個

-( - )

5日目

AYFME12-[5-80/1]

1個

-( - )

5日目

AYFME15-[5-80/1]

1個

-( - )

5日目

AYFME20-[5-80/1]

1個

-( - )

5日目

AYFME25-[5-80/1]

1個

-( - )

5日目

AYFME30-[5-80/1]

1個

-( - )

5日目

AYFME40-[5-80/1]

1個

-( - )

5日目

AYFS12-[5-80/1]

1個

-( - )

5日目

AYFS15-[5-80/1]

1個

-( - )

5日目

AYFS20-[5-80/1]

1個

-( - )

5日目

AYFS25-[5-80/1]

1個

-( - )

5日目

AYFS30-[5-80/1]

1個

-( - )

5日目

AYFS40-[5-80/1]

1個

-( - )

5日目

AYFY12-[5-80/1]

1個

-( - )

5日目

AYFY15-[5-80/1]

1個

-( - )

5日目

AYFY20-[5-80/1]

1個

-( - )

5日目

AYFY25-[5-80/1]

1個

-( - )

5日目

AYFY30-[5-80/1]

1個

-( - )

5日目

AYFY40-[5-80/1]

1個

-( - )

5日目

AYHK12-10

1個

250円( 275円 )

3日目

一部当日出荷可能

AYHK15-10

1個

260円( 286円 )

3日目

一部当日出荷可能

AYHK15-15

1個

260円( 286円 )

3日目

一部当日出荷可能

AYHK15-20

1個

270円( 297円 )

3日目

一部当日出荷可能

AYHK20-10

1個

260円( 286円 )

3日目

一部当日出荷可能

AYHK20-15

1個

270円( 297円 )

3日目

一部当日出荷可能

AYHK20-20

1個

270円( 297円 )

3日目

一部当日出荷可能

AYHK20-25

1個

340円( 374円 )

在庫品1日目

当日出荷可能

AYHK25-10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

AYHK25-15

1個

270円( 297円 )

在庫品1日目

当日出荷可能

AYHK25-20

1個

270円( 297円 )

3日目

一部当日出荷可能

AYHK25-25

1個

340円( 374円 )

3日目

一部当日出荷可能

基本情報

金属ワッシャとウレタン・ゴムを焼き付けたミスミオリジナル商品です。

「ウレタン・ゴム・スポンジ」材質サンプルブック貸出はこちらから！

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜49	50〜74	75〜99	100〜200	201～
値引率	基準単価	5%	10%	20%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●L寸固定タイプ

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

●L寸指定タイプ

日目出荷

				ご注文締切
急	ストークB	3日目出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律810円

出荷日については、こちらをご覧ください。

概要・仕様

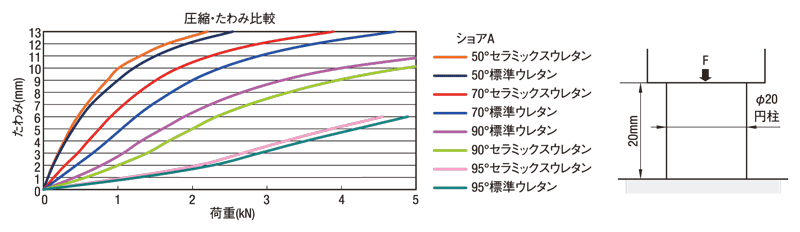

●標準ウレタンとセラミックスウレタンのたわみの比較
セラミックスウレタンは同じ荷重の場合、たわみ量が標準ウレタンと異なります。
置換え検討いただく場合はご注意ください。

詳細は>>こちら　戻る▲

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品金属ワッシャ付クッション－ウレタン・制電性ウレタン・ゴム－	ボルト焼付けウレタン・ゴムクッション	ウレタン　クッションタイプ　フリー指定タイプ	ウレタン・ゴム－先端テーパ－	ウレタン・ゴム－先端Ｒ－	ゴムクッション座ぐり加工付－フリー指定タイプ－	ウレタン　クッションタイプ　Ｌ寸固定タイプ	ゴムクッション座ぐり加工付－Ｌ寸固定タイプ－	ゴム　ノーズ付タイプフリー指定	【クリーン洗浄品】ウレタン　座ぐり加工付　Ｌ寸固定	カラー焼付けウレタンゴムＬ寸固定タイプ　ＳＵＳ３０４	スポンジクッション	ゴム　キャップタイプ　フリー指定
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	470円～	-	-	470円～	-	-
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	5日目～	3日目	3日目	3日目	1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	6日目	在庫品1日目～当日出荷可能	3日目	3日目当日出荷可能
形状	クッション（厚み10mm～）	ボルト付	クッション（厚み10mm～）	先端Ｒ・テーパー	先端Ｒ・テーパー	ザグリ	クッション（厚み10mm～）	ザグリ	ノーズ付	ザグリ	ザグリ	クッション（厚み10mm～）	キャップ
材質証明書	対象	対象外	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象

back next

金属ワッシャ付クッション－ウレタン・制電性ウレタン・ゴム－のレビュー

評価 4.6 平均満足度：4.6 5件のレビュー

星５

60%
星４

40%
星３

0%
星２

0%
星１

0%

レビューを書く

ロボットハンドの製品接触部として

評価 4.0満足度：4.02017/10/27

標準ウレタンのショアA70をエアシリンダの先端に直接取り付け、製品を押し付けてチャッキングする機構にしました。
金属ワッシャとウレタンの剥離を懸念しましたが、重量１㎏程度の製品を押し付け、持ち上げ動作していますが現状では問題ありません。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ストッパーとして

評価 5.0満足度：5.02022/08/24

在庫があるサイズを選択し、翌日届き直ぐに取付でき、出荷に間に合いました。

もっと読む閉じる

0人が参考にしています。

可動部のクッションとして

評価 5.0満足度：5.02021/09/17

取り付け用の座グリ加工はもちろんのこと、金属ワッシャも貼り付けられているところが使い勝手が良かったです。設計や組み立ての工数が削減できました。

もっと読む閉じる

0人が参考にしています。

クッションとして

評価 4.0満足度：4.02020/12/18

ワーク移動端でのクッションに使用。
耐摩耗性の高いウレタンが必要だったので採用。
L寸固定タイプは価格も抑えられていて使い易い。

もっと読む閉じる

0人が参考にしています。

クッション材として

評価 5.0満足度：5.02020/02/27

使用歴5年
治具のクッション材に使用しました。
材質、硬度が選べるので便利です。
1個から買えるので必要な分だけ購入できるのが良いですね。

もっと読む閉じる

0人が参考にしています。

5件全て見る
