超低硬度ウレタン　シートタイプ

超低硬度ウレタン　シートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

硬度ショアA１５と超低硬度のウレタンシートです。「ウレタン・ゴム・スポンジ」材...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 在庫なくなり次第、参考情報として掲載している特性値が変更になります。詳細は、こちらをご確認ください。→ chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://jp.misumi-ec.com/contents/info/product_notifications/spec_change/pdf/2405-110300278970.pdf
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

3段スライドカバー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

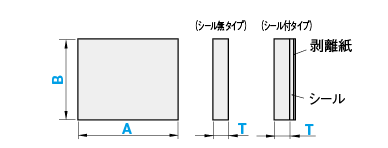

外形図

SUTLL（シール無）
SUTLLA（シール付）

超低硬度ウレタン　シートタイプ:関連画像

■精度基準
●Tの寸法公差

5・1015～2530
±0.4±0.8±1.0

●A・Bの寸法公差

200mm以下205～250
＋3
   0		＋5
   0

[ ! ]公差は温度23℃±2、
湿度40～80％時とします。

[ ! ]切断面には、白く切断あと
が残る場合があります。

[ M ]材質 超低硬度ウレタン（黒色）
[ H ]硬度 ショアA15（高反発弾性）

規格表

型式−A−B
SUTLL5−250−100
型式指定5mm単位
TypeTAB
シール無
SUTLL

シール付
SUTLLA		510〜25010〜250
10
15
20
25
30
[ ! ]A≧B≧T
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■超低硬度ウレタンの特長
・従来の軟質素材では得られなかった高い物理的強度を持っています。
・軟質素材で問題となる自己粘着性を抑えたミスミオリジナルの素材です。
・衝撃に対し、受圧面で高反発弾性を示し、圧縮永久歪が少ない素材です。
・エーテル系ポリウレタンと同等の特性を持っています。
■特性比較
特 性超低硬度
ウレタン		ニトリルエチレンシリコンふっ素
反発弾性◎○○◎△
圧縮永久歪◎◎○◎○
耐摩耗性◎◎○×◎
◎−優良 ○−良 △−可 ×−不可

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
シール有無
厚さ T(mm)
幅 A(mm)
長さ B(mm)
材質証明書：材質（備考）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
シール付
5
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

シール付
10
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

シール付
15
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

シール付
20
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

シール付
25
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

シール付
30
10 ～ 250
10 ～ 250
シール材を含まず
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

硬度ショアA１５と超低硬度のウレタンシートです。

「ウレタン・ゴム・スポンジ」材質サンプルブック貸出はこちらから！

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 在庫なくなり次第、参考情報として掲載している特性値が変更になります。詳細は、こちらをご確認ください。→ chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://jp.misumi-ec.com/contents/info/product_notifications/spec_change/pdf/2405-110300278970.pdf
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
TypeTB
10〜100105〜200205〜250
シール無
SUTLL
(×1.0)

シール付
SUTLLA
(×1.2)



( )素材係数		510〜100970--
105〜2001,4102,540-
205〜2501,6502,9904,500
1010〜1001,650--
105〜2001,8903,400-
205〜2502,2504,0308,620
1510〜1001,980--
105〜2002,7006,620-
205〜2503,2008,86012,350
2010〜1002,270--
105〜2003,2006,460-
205〜2504,4309,25016,470
2510〜1002,700--
105〜2004,4309,250-
205〜2505,40011,22020,610
3010〜1003,140--
105〜2006,29010,010-
205〜2506,92012,90024,310
[ ! ]この製品の単価は、表中に表示されている基準単価に素材係数を掛けた金額になります。（1円単位は切り捨て）
（例）
型式−A−B
SUTLLA10−200−150
のとき
（基準単価） × （素材係数）＝標準タイプ単価
3,400 × 1.2 ＝4,080円

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％20％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 絞込み検索では、幅≧長さとなるよう寸法を入力ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
