防振ゴム（芯金ステンレス）－両端おねじ止めタイプ／おねじXプレート止めタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-507

当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（8件）

通常価格(税別): 918円～ 1,787円

税込価格: 1,010円～ 1,966円

両端おねじ止めタイプ、おねじXプレート止めタイプの2種類の取付方法から選択可能...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

防振ゴム
硬度(ショアA)：

ショアA60
色：

黒
使用用途：

防振

(i)ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定24件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■両端おねじ止めタイプ

■おねじXプレート止めタイプ

※締め込み時の回り止め防止用のスリ割加工付。
マイナスドライバー等でおさえてください。

荷重方向イメージ図

■両端おねじ止めタイプ

Type	[ M ]材質		[ H ]硬度	[ A ]付属品
	本体	金具
DBGOMA	導電性ニトリルゴム	SUS304	ショアA60	ナット・スプリングワッシャ各2個
EBGOMA	クロロプレンゴム

■おねじXプレート止めタイプ

Type	[ M ]材質		[ H ]硬度	[ A ]付属品
	本体	金具
DBGOMP	導電性ニトリルゴム	SUS304	ショアA60	ナット・スプリングワッシャ各1個
EBGOMP	クロロプレンゴム

規格表

型式

DBGOMA15150

型式		D₁	D₂	H₁	H₂	t	ℓ	S	M (並目)	W₁×W₂	h	P	Z方向			Ｘ方向	剛性比ｋｘ/ｋｚ
													許容荷重 N｛kgf｝	使用荷重 N｛kgf｝	ばね定数 N/mm｛kgf/cm｝	許容荷重 N｛ｋｇｆ｝
Type	No.
両端おねじ止め DBGOMA EBGOMA おねじXプレ−ト止め DBGOMP EBGOMP	12160	12	10	16	12	2	13	11	5	−	−	−	110｛11｝	30〜78｛3〜8｝	41｛42｝	25｛2.5｝	0.2
	15150	15	12	15	11		16	−※					160｛16｝	59〜130｛6〜13｝	74｛75｝	34｛3.4｝	0.2
	20150	20	15						6	49×20	6.5×8.5 長穴	36	280｛29｝	98〜191｛10〜19｝	130｛130｝	69｛7｝	0.15
	20200			20	16								180｛18｝	59〜98｛6〜10｝	78｛80｝	49｛5｝	0.19
	25180	25	20	18	13.4	2.3	20			56×25		42	490｛50｝	112〜250｛11〜25｝	200｛200｝	98｛10｝	0.16
	30180	30	25	18	13.4		23		8	62×30		48	890｛91｝	226〜450｛23〜46｝	310｛310｝	170｛17｝	0.16
	40250	40	34	25	20.4		33			76×40	9×11 長穴	60	1810｛185｝	196〜930｛20〜95｝	340｛340｝	360｛37｝	0.17

[ ! ]S寸法「−」のNo.は全ねじとなります。
[ ! ]選定方法、取付方法、特性、注意点 >> こちら

■導電性ゴム特性表

項目	単位	数値
比重	−	1.31
硬さ	ショアA	60
伸び	%	545
引張り強さ	MPa	11.8
体積固有抵抗値	Ω・cm	8×10³

[ ! ]測定方法は、（JIS K 6301）によります。
[ ! ]上記の数値は、測定値の一例で保証値ではありません。

仕様

■振動伝達率グラフ

導電防振ゴム

両端おねじ止めタイプ

DBGOMA

おねじXプレ－ト止めタイプ

DBGOMP

クロロプレン防振ゴム

両端おねじ止めタイプ

EBGOMA

おねじXプレ－ト止めタイプ

EBGOMP

[ ! ]グラフ内の数字は各タイプの“No.”になります。
[ ! ]記載の数値は全て計算値で、保証値ではありません。

断面図
両端おねじ止めタイプ　　　　　　　　おねじXプレート止めタイプ

■特長
【DBGOMA・DBGOMP・DBGONA・DBGONP】
・体積固有抵抗値10³Ω・cmの高導電性ゴムを使用し、絶縁されてしまうという防振ゴムの弱点を克服しました。
【EBGOMA・EBGOMP・EBGONA・EBGONP】
・耐久性に優れるクロロプレンゴムを使用した高品質タイプです。
【共通】
・金具はSUS304でおねじ先端にはスリ割を入れ、プレート取り付け穴は長穴にする等、取り付け易さを追求しています。

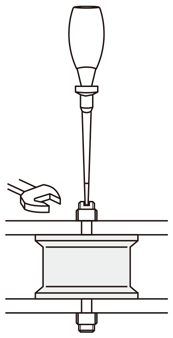

使用例

おねじ先端を押えて締めつけ可能です。

型番リスト

表示件数:

型番	材質	最大許容荷重(範囲)(N)	接続形状	接続ねじ M	厚さ(mm)	ばね定数(N/mm)	使用荷重範囲(N)	使用特性	外径 D(φ)	最大許容荷重(N)	使用温度範囲(℃)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DBGOMA12160

1個

966円( 1,063円 )

在庫品1日目

当日出荷可能

DBGOMA15150

1個

979円( 1,077円 )

在庫品1日目

当日出荷可能

DBGOMA20150

1個

1,027円( 1,130円 )

在庫品1日目

当日出荷可能

DBGOMA20200

1個

1,051円( 1,156円 )

在庫品1日目

当日出荷可能

DBGOMA25180

1個

1,172円( 1,289円 )

在庫品1日目

当日出荷可能

DBGOMA30180

1個

1,244円( 1,368円 )

在庫品1日目

当日出荷可能

DBGOMA40250

1個

1,631円( 1,794円 )

在庫品1日目

当日出荷可能

DBGOMP20150

1個

1,014円( 1,115円 )

在庫品1日目

当日出荷可能

DBGOMP20200

1個

1,038円( 1,142円 )

在庫品1日目

当日出荷可能

DBGOMP25180

1個

1,196円( 1,316円 )

在庫品1日目

当日出荷可能

DBGOMP30180

1個

1,389円( 1,528円 )

在庫品1日目

当日出荷可能

DBGOMP40250

1個

1,787円( 1,966円 )

在庫品1日目

当日出荷可能

EBGOMA12160

1個

918円( 1,010円 )

在庫品1日目

当日出荷可能

EBGOMA15150

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

EBGOMA20150

1個

979円( 1,077円 )

在庫品1日目

当日出荷可能

EBGOMA20200

1個

1,003円( 1,103円 )

在庫品1日目

当日出荷可能

EBGOMA25180

1個

1,099円( 1,209円 )

在庫品1日目

当日出荷可能

EBGOMA30180

1個

1,196円( 1,316円 )

在庫品1日目

当日出荷可能

EBGOMA40250

1個

1,570円( 1,727円 )

在庫品1日目

当日出荷可能

EBGOMP20150

1個

966円( 1,063円 )

在庫品1日目

当日出荷可能

EBGOMP20200

1個

990円( 1,089円 )

在庫品1日目

当日出荷可能

EBGOMP25180

1個

1,148円( 1,263円 )

在庫品1日目

当日出荷可能

EBGOMP30180

1個

1,304円( 1,434円 )

在庫品1日目

当日出荷可能

EBGOMP40250

1個

1,679円( 1,847円 )

在庫品1日目

当日出荷可能

基本情報

両端おねじ止めタイプ、おねじXプレート止めタイプの2種類の取付方法から選択可能な防振ゴムです。芯金はステンレスを採用しています。
おねじ止めタイプのおねじ両端にスリ割りを入れ、プレート止めタイプは長穴を採用し、どちらも取り付け易さを追求しております。

(i)ご注意

防振材の種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	No.	DBGOMA	EBGOMA	DBGOMP	EBGOMP
両端おねじ止め DBGOMA EBGOMA おねじXプレ−ト止め DBGOMP EBGOMP	12160	840	798	-	-
	15150	851	809	-	-
	20150	893	851	882	840
	20200	914	872	903	861
	25180	1,019	956	1,040	998
	30180	1,082	1,040	1,208	1,134
	40250	1,418	1,365	1,554	1,460

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜24	25〜50	51～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
