防振ゴム（芯金ステンレス）　－めねじXおねじ止めタイプ／めねじXプレート止めタイプ －

防振ゴム（芯金ステンレス）　－めねじXおねじ止めタイプ／めねじXプレート止めタイプ －

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
882円 ～ 1,787円
税込価格
970円 ～ 1,966円

めねじXおねじ止めタイプ、めねじXプレート止めタイプの2種類の取付方法から選択...

詳細情報を確認する

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

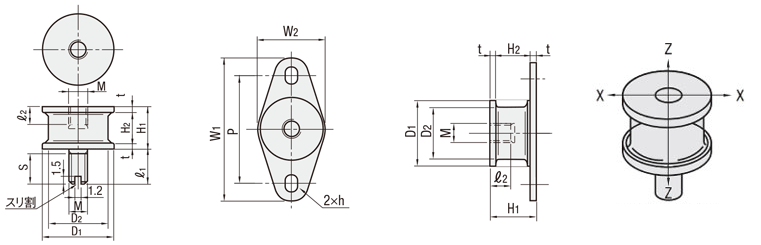

外形図・規格表



■めねじXおねじ止めタイプ

■めねじXプレート止めタイプ

※締め込み時の回り止め防止用のスリ割加工付。
マイナスドライバー等でおさえてください。

荷重方向イメージ図

■めねじXおねじ止めタイプ
Type[ M ]材質[ H ]硬度[ A ]付属品
本体金具
DBGONA導電性ニトリルゴムSUS304ショアA60ナット・スプリングワッシャ
各1個
EBGONAクロロプレンゴム
■めねじXプレート止めタイプ
Type[ M ]材質[ H ]硬度
本体金具
DBGONP導電性ニトリルゴムSUS304ショアA60
EBGONPクロロプレンゴム


規格表

型式
DBGONA15150
型式D1D2H1H2tℓ1SM
(並目)		ℓ2W1×W2hPZ方向Ｘ方向剛性比
ｋｘ/ｋｚ
許容荷重
N｛kgf｝		標準荷重
N｛kgf｝		ばね定数
N/mm｛kgf/cm｝		許容荷重
N｛ｋｇｆ｝
TypeNo.
めねじXおねじ止め
DBGONA
EBGONA

めねじXプレ−ト止め
DBGONP
EBGONP		1216012101612.02.0131154.5−−−110｛11｝30〜78｛3〜8｝62｛63｝25｛2.5｝0.2
1515015121511.016−※160｛16｝59〜130｛6〜13｝110｛110｝34｛3.5｝0.24
2015020156549×206.5×8.5
長穴		36280｛29｝98〜160｛10〜16｝180｛180｝69｛7｝0.18
202002016.0180｛18｝59〜98｛6〜10｝88｛90｝49｛5｝0.22
2518025201813.42.020656×2542580｛59｝147〜280｛15〜29｝220｛220｝98｛10｝0.19
3018030251813.42387.262×30481700｛170｝415〜830｛43〜85｝610｛620｝250｛25｝0.16
4025040342520.43376×409×11
長穴		601420｛145｝363〜700｛37〜71｝340｛350｝340｛35｝0.23
[ ! ]S寸法「−※」のNo.は全ねじとなります。
[ ! ]選定方法、取付方法、特性、注意点 >> こちら


仕様

■特長振動伝達率グラフ

導電防振ゴム
めねじXおねじ止めタイプ
DBGONA

めねじXプレ－ト止めタイプ
DBGONP

クロロプレン防振ゴム
めねじXおねじ止めタイプ
EBGONA

めねじXプレ－ト止めタイプ
EBGONP

[ ! ]記載の数値は全て計算値で、保証値ではありません。
[ ! ]グラフ内の数字は各タイプの“No.”になります。

断面図
めねじXおねじ止めタイプ　　　　　めねじXプレート止めタイプ

　

使用例

型番リスト

表示件数:
  1. 1
型番
材質
最大許容荷重(範囲)(N)
接続形状
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
使用荷重範囲(N)
使用特性
外径 D(φ)
最大許容荷重(N)
使用温度範囲(℃)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ゴム] 導電性ニトリルゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
16
62
30～78
導電性
12
78
-
10

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
15
110
59～130
導電性
15
130
-
10

1個

942円( 1,036円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
15
180
98～160
導電性
20
160
-
10

1個

966円( 1,063円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
20
88
59～98
導電性
20
98
-
10

1個

1,003円( 1,103円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
18
220
147～280
導電性
25
280
-
10

1個

1,099円( 1,209円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
701～2500
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
18
610
415～830
導電性
30
830
-
10

1個

1,196円( 1,316円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
301～700
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
25
340
363～700
導電性
40
700
-
10

1個

1,570円( 1,727円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
15
180
98～160
導電性
20
160
-
10

1個

1,014円( 1,115円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
20
88
59～98
導電性
20
98
-
10

1個

1,038円( 1,142円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
18
220
147～280
導電性
25
280
-
10

1個

1,196円( 1,316円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
701～2500
[片端めねじ] めねじXプレート止めタイプ
M8
18
610
415～830
導電性
30
830
-
10

1個

1,389円( 1,528円 )

在庫品1日目

当日出荷可能

[ゴム] 導電性ニトリルゴム
301～700
[片端めねじ] めねじXプレート止めタイプ
M8
25
340
363～700
導電性
40
700
-
10

1個

1,787円( 1,966円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
16
62
30～78
耐久性/耐候性/耐水性/耐油性/耐オゾン性
12
78
-20～70
10

1個

882円( 970円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
15
110
59～130
耐久性/耐候性/耐水性/耐油性/耐オゾン性
15
130
-20～70
10

1個

894円( 983円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
15
180
98～160
耐久性/耐候性/耐水性/耐油性/耐オゾン性
20
160
-20～70
10

1個

930円( 1,023円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
20
88
59～98
耐久性/耐候性/耐水性/耐油性/耐オゾン性
20
98
-20～70
10

1個

966円( 1,063円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
18
220
147～280
耐久性/耐候性/耐水性/耐油性/耐オゾン性
25
280
-20～70
10

1個

1,051円( 1,156円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
701～2500
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
18
610
415～830
耐久性/耐候性/耐水性/耐油性/耐オゾン性
30
830
-20～70
10

1個

1,099円( 1,209円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
301～700
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
25
340
363～700
耐久性/耐候性/耐水性/耐油性/耐オゾン性
40
700
-20～70
10

1個

1,462円( 1,608円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
15
180
98～160
耐久性/耐候性/耐水性/耐油性/耐オゾン性
20
160
-20～70
10

1個

966円( 1,063円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
20
88
59～98
耐久性/耐候性/耐水性/耐油性/耐オゾン性
20
98
-20～70
10

1個

990円( 1,089円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
～300
[片端めねじ] めねじXプレート止めタイプ
M6
18
220
147～280
耐久性/耐候性/耐水性/耐油性/耐オゾン性
25
280
-20～70
10

1個

1,148円( 1,263円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
701～2500
[片端めねじ] めねじXプレート止めタイプ
M8
18
610
415～830
耐久性/耐候性/耐水性/耐油性/耐オゾン性
30
830
-20～70
10

1個

1,304円( 1,434円 )

在庫品1日目

当日出荷可能

[ゴム] クロロプレンゴム
301～700
[片端めねじ] めねじXプレート止めタイプ
M8
25
340
363～700
耐久性/耐候性/耐水性/耐油性/耐オゾン性
40
700
-20～70
10

1個

1,666円( 1,833円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

めねじXおねじ止めタイプ、めねじXプレート止めタイプの2種類の取付方法から選択可能な防振ゴムです。芯金はステンレスを採用しています。
おねじ止めタイプは先端にスリ割りを入れ、プレート止めタイプは長穴を採用し、どちらも取り付け易さを追求しております。

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.DBGONAEBGONADBGONPEBGONP
めねじXおねじ止め
DBGONA
EBGONA
めねじXプレ−ト止め
DBGONP
EBGONP		12160809767--
15150819777--
20150840809882840
20200872840903861
251809569141,040998
301801,0409561,2081,134
402501,3651,2711,5541,449
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜2425〜5051～
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
