ミスミ

ミスミ

防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－

防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.4平均満足度4.4 この商品のレビューをみる（11件）
通常価格(税別)
290円 ～ 906円
税込価格
319円 ～ 997円

めねじXおねじ止めタイプ、めねじXプレート止めタイプの2種類の取付方法から選択...

詳細情報を確認する

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定18件の候補があります。

Loading...

外形図・規格表



■めねじXおねじ止めタイプ

■めねじXプレート止めタイプ

■めねじXおねじ止めタイプ
Type[ M ]材質[ H ]硬度[ A ]付属品
本体金具
BGONA天然ゴム鉄鋼材
(三価クロメート)		ショアA60ナット・スプリングワッシャ
各1個
■めねじXプレート止めタイプ
Type[ M ]材質[ H ]硬度
本体金具
BGONP天然ゴム鉄鋼材
(三価クロメート)		ショアA60


規格表

型式
BGONA15150
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式D1D2H1H2tℓ1SM
(並目)		ℓ2W1×W2hPZ方向X方向
許容荷重N｛kgf｝		剛性比
KX/KZ		￥基準単価
TypeNo.許容荷重N｛kgf｝標準荷重N｛kgf｝ばね定数N/mm｛kgf/cm｝BGONABGONP

めねじXおねじ止め
BGONA

めねじXプレート止め
BGONP		1216012101612.0 2.0 121154.5−−−110｛11｝30〜78｛3〜8｝62｛63｝25｛2.5｝0.20 252-
1515015121511.0 1512160｛16｝59〜130｛6〜13｝110｛110｝34｛3.5｝0.24 252
201502015136549×20736280｛29｝98〜160｛10〜16｝180｛180｝69｛7｝0.18 399473
202002016.0 180｛18｝59〜98｛6〜10｝88｛90｝49｛5｝0.22 441494
2518025201813.4 2.3 1816656×2542580｛59｝147〜280｛15〜29｝220｛220｝98｛10｝0.19 473546
252702722.4 310｛32｝88〜160｛9〜16｝110｛110｝59｛6｝0.22 536578
3018030251813.4 242087.262×30481700｛170｝415〜830｛43〜85｝610｛620｝250｛25｝0.15 578641
302602621.4 760｛77｝196〜370｛20〜38｝180｛180｝150｛15｝0.22 651693
35260353069×359531100｛110｝275〜550｛28〜56｝250｛260｝260｛27｝0.24 578683
4025040342520.4 302576×40601420｛145｝363〜700｛37〜71｝340｛350｝320｛33｝0.23 693788
[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
[ ! ]選定方法、取付方法、特性、注意点 >>こちら


仕様

■断面図

めねじXおねじ止めタイプ

めねじXプレート止めタイプ

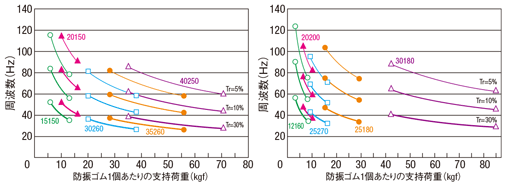

■防振ゴム
めねじXおねじ止めタイプ
BGONA
めねじXプレート止めタイプ
BGONP

[ ! ]左右のグラフで商品が違います。防振ゴム1個あたりの支持荷重が50kgf以下の時は両方のグラフをご参照ください。
[ ! ]グラフ内の数字は各タイプの“No.”になります。
[ ! ]記載の数値は全て計算値で、保証値ではありません。

使用例

型番リスト

表示件数:
  1. 1
型番
最大許容荷重(範囲)(N)
接続形状
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
使用荷重範囲(N)
外径 D(φ)
最大許容荷重(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
16
62
30～78
12
78
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M5
15
110
59～130
15
130
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
15
180
98～160
20
160
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
20
88
59～98
20
98
10

1個

507円( 558円 )

在庫品1日目

当日出荷可能

～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
18
220
147～280
25
280
10

1個

544円( 598円 )

在庫品1日目

当日出荷可能

～300
[おねじ・めねじ] めねじXおねじ止めタイプ
M6
27
110
88～160
25
160
10

1個

616円( 678円 )

在庫品1日目

当日出荷可能

701～2500
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
18
610
415～830
30
830
10

1個

665円( 732円 )

在庫品1日目

当日出荷可能

301～700
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
26
180
196～370
30
370
10

1個

749円( 824円 )

在庫品1日目

当日出荷可能

301～700
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
26
250
275～550
35
550
10

1個

665円( 732円 )

在庫品1日目

当日出荷可能

301～700
[おねじ・めねじ] めねじXおねじ止めタイプ
M8
25
340
363～700
40
700
10

1個

797円( 877円 )

在庫品1日目

当日出荷可能

～300
[片端めねじ] めねじXプレート止めタイプ
M6
15
180
98～160
20
160
10

1個

544円( 598円 )

在庫品1日目

当日出荷可能

～300
[片端めねじ] めねじXプレート止めタイプ
M6
20
88
59～98
20
98
10

1個

568円( 625円 )

在庫品1日目

当日出荷可能

～300
[片端めねじ] めねじXプレート止めタイプ
M6
18
220
147～280
25
280
10

1個

628円( 691円 )

在庫品1日目

当日出荷可能

～300
[片端めねじ] めねじXプレート止めタイプ
M6
27
110
88～160
25
160
10

1個

665円( 732円 )

在庫品1日目

当日出荷可能

701～2500
[片端めねじ] めねじXプレート止めタイプ
M8
18
610
415～830
30
830
10

1個

737円( 811円 )

在庫品1日目

当日出荷可能

301～700
[片端めねじ] めねじXプレート止めタイプ
M8
26
180
196～370
30
370
10

1個

797円( 877円 )

在庫品1日目

当日出荷可能

301～700
[片端めねじ] めねじXプレート止めタイプ
M8
26
250
275～550
35
550
10

1個

785円( 864円 )

在庫品1日目

当日出荷可能

301～700
[片端めねじ] めねじXプレート止めタイプ
M8
25
340
363～700
40
700
10

1個

906円( 997円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

めねじXおねじ止めタイプ、めねじXプレート止めタイプの2種類の取付方法から選択可能な安価な防振ゴムです。材質は、天然ゴム(ショアA60)です。

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜100101～
値引率基準単価10％13％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
