防振ゲル（芯金ステンレス） －おねじXプレート止めタイプ－
- 当日出荷可能
- 通常価格(税別)
- 2,259円 ～ 2,584円
- 税込価格
- 2,485円 ～ 2,842円
ゴムでは難しい低周波数域から高周波数域の防振に最適な、ゲルの防振材です。上部の...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 種類：
- 防振ゲル
-
- 材質：
- シリコーン
-
- 最大許容荷重(範囲)(N)：
- ～300
-
- 接続形状：
- おねじXプレート止めタイプ
-
- 使用用途：
- 防振
-
- 使用特性：
- 耐久性/耐候性/耐水性/耐油性/耐オゾン性
-
- 使用温度範囲(℃)：
- -40～200
(i)ご注意

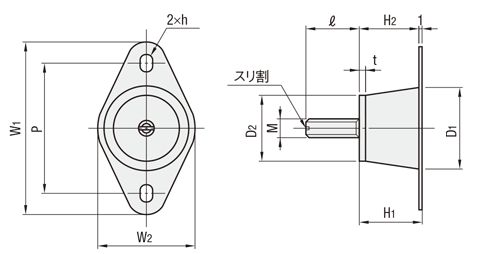

外形図・規格表
※締め込み時の回り止め防止用のスリ割加工付です。マイナスドライバー等でおさえてください。
[ ! ]No.006・014はスリ割加工なし
規格表
| 型式 |
| BGELP050 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型式 | D1 | D2 | H1 | H2 | t | ℓ | M (並目) | W1×W2 | h | P | 使用荷重 N｛kgf｝ | ばね定数 N/mm｛kgf/mm｝±20% | [ ! ]硬度 | 使用周波数 | 本体の色 | ￥基準単価 | ||
| Type | No. | アスカーC | 針入度 | Hz | |||||||||||||||
| 超軽量 | BGELP | 006 | 18 | 12 | 12 | 11 | 2 | 15 | 4 | 40×24 | φ4 | 30 | 0.49〜7.84｛0.50〜0.80｝ | 6.17｛0.63｝ | − | 64.7 | 23〜 | ①乳白色 | 1,964 |
| 014 | 25 | 20 | 17 | 16 | 2 | 20 | 6 | 52×32 | φ6 | 40 | 7.84〜19.60｛0.80〜2.00｝ | 9.31｛0.95｝ | − | 60.7 | 20〜 | ②乳白色 | 2,226 | ||
| 軽量 | 020 | 30 | 24 | 22 | 21 | 2 | 18 | 6 | 60×36 | 4.2×6長穴 | 46 | 12.25〜31.85｛1.25〜3.25｝ | 10.68｛1.09｝ | − | 44.0 | 22〜 | ③薄緑色 | 2,247 | |
| 050 | 31.85〜73.50｛3.25〜7.50｝ | 20.67｛2.11｝ | 25.3 | − | 19〜 | ④薄橙色 | |||||||||||||
| 100 | 73.50〜122.50｛7.50〜12.50｝ | 40.18｛4.10｝ | 44.5 | − | 17〜 | ⑤薄青色 | |||||||||||||
kgf=N×0.101972
仕様
■振動伝達率データ
[ ! ]グラフ内の数字は各タイプの“No.”になります。
[ ! ]記載の数値は全て計算値で、保証値ではありません。
使用例
・防振ゴムでは対処しにくい軽荷重、微振動の防振により効果的です。
・ヘタリが少なく、耐久性に優れています。
・防振効果に支障をきたす二次、三次共振がありません。
| 材 質 | 耐候性 | 耐水性 | 耐油性 | 耐オゾン | 使用温度範囲 |
| シリコーン | ◎ | ◎ | △ | ◎ | −40〜200℃ |
| 天然ゴム | △ | △ | × | × | −30〜60℃ |
| クロロプレンゴム | ◎ | △ | 〇 | 〇 | −20〜70℃ |
[ ! ]シリコーン（Silicone）はシリコン（Silicon）をもとにつくりだされた人工化合物です。

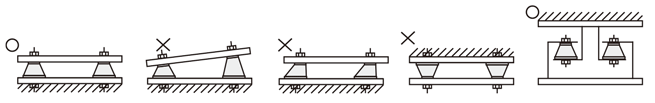

・荷重が均等に掛かるように取付けてご使用ください。
・防振ゲルは垂直方向の荷重のみご使用できます。また、BGELP・BGELAは取付部の小径の方を上にして使用ください。
・ズレ、ねじれた状態での取付けは性能、耐久性が著しく低下しますので避けてください。
・引張り方向での使用は避けてください。
均一な荷重
不均一な荷重
ズレ、ねじれた取付け
吊り下げ
ステイ等を利用して
圧縮方向での吊り下げ
型番リスト
- 表示件数:
| 型番 |
接続ねじ M |
厚さ(mm) |
ばね定数(N/mm) |
色 |
使用周波数範囲(Hz) |
使用荷重範囲(N) |
最大許容荷重(N) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M4
|
12
|
6.17
|
[乳白] 乳白色
|
23～
|
0.49～7.84
|
7.84
| 10 | 1個 | 2,259円(
2,485円
) | 在庫品1日目 当日出荷可能 | |
M6
|
17
|
9.31
|
[乳白] 乳白色
|
20～
|
7.84～19.60
|
19.6
| 10 | 1個 | 2,560円(
2,816円
) | 在庫品1日目 当日出荷可能 | |
M6
|
22
|
10.68
|
[薄緑] 薄緑色
|
22～
|
12.25～31.85
|
31.85
| 10 | 1個 | 2,584円(
2,842円
) | 在庫品1日目 当日出荷可能 | |
M6
|
22
|
20.67
|
[薄橙] 薄橙色
|
19～
|
31.85～73.50
|
73.50
| 10 | 1個 | 2,584円(
2,842円
) | 在庫品1日目 当日出荷可能 | |
M6
|
22
|
40.18
|
[薄青] 薄青色
|
17～
|
73.50～122.50
|
122.5
| 10 | 1個 | 2,584円(
2,842円
) | 在庫品1日目 当日出荷可能 |
