エア用ブロックマニホールド　－Ｔ字穴タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1288

規格変更

評価 4.2平均満足度4.2 この商品のレビューをみる（4件）

通常価格(税別): -

税込価格: -

エア用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
形状：

T字穴タイプ
材質：

アルミ合金
用途：

エア用
材質証明書：

対象
材質証明書：材質：

アルミ合金

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定3,089件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

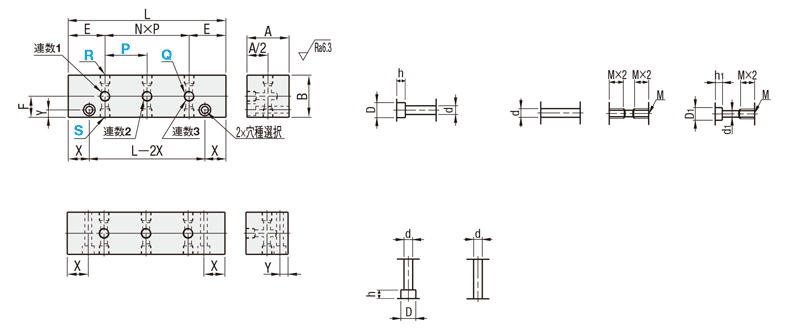

外形図

●取付穴基本形状

●取付穴形状変更

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）

●取付穴横変更の場合

●取付穴横変更

横ザグリ（YZ）

横通し穴（YN）

取付穴寸法	d	D	h	D₁	d₁	h₁
M5	5.5	9.5	5.5	8	4.2	4.5
M8	8.5	14	8.5	11	6.8	6.5

ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊図面は連数3を選択時のものです。Q・R・Sのねじ合計の数は9となります。
[ ! ]取付穴形状を自由にお選び頂けます。

[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
但し、20角の場合は、通し穴になります。

＜L寸法の計算方法＞
例：BMGFP3－～－P25の場合
L＝N×P＋2E＝（連数3－1）×25＋2×20＝90

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

製品仕様

Type							[ M ]材質	[ S ]表面処理	最高使用圧力
ピッチ(P)固定				ピッチ(P)指定
20角	25角	35角	50角	20角	25角	35角
BMGFC	BMGF	BMGFK	BMGFL	BMGFCP	BMGFP	BMGFKP	アルミ合金	−	1MPa≒10kgf/cm²以下
BMGFCA	BMGFA	−	BMGFLA	BMGFCAP	BMGFAP	−	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

規格表

型式

−

Type

取付穴形状変更

連数

BMGF
BMGFP
G−BMGFP

T
ZT
ZT

4
4
4

−
−
−

Q2
Q2
Q2

−
−
−

R5
R2
R2

−
−
−

S2
S2
S2

−
−

P50
P50

(Gねじ)

型式				Rc(PT)，NPT，M(並目)選択	ピッチP		ピッチ数 N	Q・R・S総ねじ数	A	B	E	F	X	Y	取付穴
Type		取付穴形状変更	連数	Q・R・S	固定タイプ	指定タイプ1mm単位									M
(20角)		T(タップ) YN(横通し)	1	1(1/8) M3(M3) M4(M4) 5(M5)	−	−	0	3	20	20	20	10	5	4	M5
ピッチ固定 BMGFC BMGFCA	ピッチ指定 BMGFCP BMGFCAP		2		15	15〜50	1	6
			3				2	9
			4				3	12
			5				4	15
			6				5	18
			7			20〜50	6	21
			8				7	24
(25角)		NA(通し) T(タップ) ZT(ザグリタップ) YZ(横ザグリ) YN(横通し)	1	1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4)	−	−	0	3	25	25	20	12.5	7.5	7	M5
ピッチ固定 BMGF BMGFA	ピッチ指定 BMGFP BMGFAP		2		30	20〜50	1	6
			3				2	9
			4				3	12
			5				4	15
			6			25〜50	5	18
			7				6	21
			8				7	24
(35角)			1	1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4)	−	−	0	3	35	35	20	17.5	7.5	7	M5
ピッチ固定 BMGFK	ピッチ指定 BMGFKP		2		30	20〜50	1	6
			3				2	9
			4				3	12
			5				4	15
			6			25〜50	5	18
			7				6	21
			8				7	24
(50角)			1	2(1/4) 3(3/8) 4(1/2)	−	−	0	3	50	50	25	25	8.5	8.5	M8
ピッチ固定 BMGFL BMGFLA			2		40	−	1	6
			3				2	9
			4				3	12
			5				4	15
			6				5	18

[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMGF）注文方法は注文例をご確認ください。
[ ! ]Q・R・Sは（）の前の1・2・3・4・5・M3・M4・1N・2Nでご指定ください。 [ NG ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。（20・25角を除く）
[ ! ]ブロック角□25タイプで直角方向のテーパねじ共に1/4を選択された場合、テーパおねじ同士干渉する可能性がありますので、ブロック角□35タイプをご選択ください。
[ ! ]連数7・8の取付穴形状はNA・T・ZTからご選択ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数:

型番	表面処理	ブロックサイズ(mm)	連数(連)	ねじサイズ/種類	取付穴形状変更	ピッチ P(mm)	ピッチ固定/指定	図面Q部ねじ径M(並目)選択 [QM] 3(M3) 4(M4)	図面Q部ねじ径NPT選択 [Q]	図面Q部ねじ径PT/PF	図面R部ねじ径M(並目)選択 [RM] 3(M3) 4(M4)	図面R部ねじ径NPT選択 [R]	図面R部ねじ径PT/PF	図面S部ねじ径M(並目)選択 [SM] 3(M3) 4(M4)	図面S部ねじ径NPT選択 [S]	図面S部ねじ径PT/PF	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BMGF1-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF1-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF1-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF1-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF1-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF1-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF1-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF1-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	1	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF2-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF2-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF2-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF2-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF2-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF2-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF2-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF2-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	2	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF3-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF3-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF3-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF3-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF3-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF3-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF3-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF3-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	3	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF4-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF4-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF4-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF4-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF4-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF4-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF4-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF4-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	4	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF5-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF5-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF5-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF5-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF5-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF5-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF5-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF5-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	5	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF6-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF6-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF6-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF6-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF6-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF6-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF6-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF6-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	6	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF7-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF7-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF7-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF7-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF7-Q[1,2,5]-[R1N,R2N]-[S1N,S2N]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF7-Q[1,2,5]-[R1N,R2N]-S[1,2,5]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF7-Q[1,2,5]-R[1,2,5]-[S1N,S2N]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF7-Q[1,2,5]-R[1,2,5]-S[1,2,5]	なし	25×25	7	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	-	1 ～ 5	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF8-[Q1N,Q2N]-[R1N,R2N]-[S1N,S2N]	なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF8-[Q1N,Q2N]-[R1N,R2N]-S[1,2,5]	なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	1/4 [R2N] / 1/8 [R1N]	-	-	-	1 ～ 5	-	10	1個	-( - )	3日目
BMGF8-[Q1N,Q2N]-R[1,2,5]-[S1N,S2N]	なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	1/4 [S2N] / 1/8 [S1N]	-	-	10	1個	-( - )	3日目
BMGF8-[Q1N,Q2N]-R[1,2,5]-S[1,2,5]	なし	25×25	8	基本ねじ｛PT,M（並目）ねじ｝	指定なし(ザグリ)	30	固定タイプ	-	1/4 [Q2N] / 1/8 [Q1N]	-	-	-	1 ～ 5	-	-	1 ～ 5	-	10	1個	-( - )	3日目

基本情報

エア用のブロックマニホールドです。G(PF)ねじ加工も指定できます

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

連数	ピッチ(P)固定￥基準単価							ピッチ(P)指定￥基準単価
	20角		25角		35角	50角		20角		25角		35角
	BMGFC	BMGFCA	BMGF	BMGFA	BMGFK	BMGFL	BMGFLA	BMGFCP	BMGFCAP	BMGFP	BMGFAP	BMGFKP
1	3,570	4,180	2,210	2,810	2,650	4,220	4,480	-	-	-	-	-
2	3,770	4,380	2,360	2,970	2,870	4,740	5,020	4,250	4,900	2,960	3,620	3,410
3	4,070	4,790	2,600	3,220	3,160	5,580	5,920	4,550	5,230	3,180	3,810	3,680
4	4,270	4,990	2,770	3,380	3,370	6,220	6,600	4,730	5,440	3,330	3,910	3,870
5	4,490	5,190	3,010	3,620	3,660	6,800	7,210	4,900	5,650	3,550	4,150	4,140
6	4,790	5,590	3,260	3,870	3,960	6,880	7,330	5,190	5,960	3,770	4,460	4,400
7	5,210	6,080	3,470	4,260	4,340	-	-	5,540	6,580	4,150	4,840	4,850
8	5,430	6,460	3,740	4,530	4,590	-	-	6,000	6,890	4,400	5,150	5,130

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜9	10〜14	15〜19	20〜50	51〜100	101〜
値引率	基準単価	5％	10％	20%	20%	お見積り
出荷日	通常			＋3日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし

納期

●アルミ合金

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●アルミ合金白アルマイト品

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品エア用ブロックマニホールド　－Ｔ字穴タイプ－	【クリーン洗浄品】エア用ブロックマニホールド　－Ｔ字穴タイプ－	【クリーン洗浄品】水圧用ブロックマニホールド　－Ｔ字穴タイプ－	【クリーン洗浄品】油圧・水圧用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－	【クリーン洗浄品】エア用ブロックマニホールド　－横貫通穴・Ｌ字穴タイプ－	【クリーン洗浄品】エア用ブロックマニホールド　－縦貫通穴・Ｌ字穴タイプ－	エア用ブロックターミナル　－Ｌ字穴タイプ－	エア用ブロックマニホールド　－横貫通穴・上穴タイプ－	【クリーン洗浄品】油圧・水圧用ブロックマニホールド　－横貫通穴・Ｌ字穴タイプ－	【クリーン洗浄品】エア用ブロックターミナル　－Ｌ字穴タイプ－	【クリーン洗浄品】エア用ブロックターミナル　－Ｌ字穴タイプ－	【クリーン洗浄品】エア用ブロックマニホールド　－横貫通穴・上穴タイプ－	エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	3,050円～	-	3,270円～	-	-	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	5日目～	3日目	6日目～	3日目	3日目～	5日目～	6日目	6日目	6日目～	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし
形状	T字穴タイプ	T字穴タイプ	T字穴タイプ	横貫通穴・T字穴タイプ	横貫通穴・L字穴タイプ	横貫通穴・L字穴タイプ	縦半貫通穴・上穴タイプ	横貫通穴・上穴タイプ	横貫通穴・L字穴タイプ	縦貫通穴タイプ	縦半貫通穴・上穴タイプ	横貫通穴・上穴タイプ	横貫通穴・L字穴2連タイプ
材質	アルミ合金	アルミ合金	-	-	アルミ合金	アルミ合金	アルミ合金	アルミ合金	-	アルミ合金	アルミ合金	アルミ合金	アルミ合金
用途	エア用	エア用	-	-	エア用	エア用	エア用	エア用	-	エア用	エア用	エア用	エア用

back next

エア用ブロックマニホールド　－Ｔ字穴タイプ－のレビュー

評価 4.2 平均満足度：4.2 4件のレビュー

星５

25%
星４

75%
星３

0%
星２

0%
星１

0%

レビューを書く

エアーブローの分岐配管に使用

評価 4.0満足度：4.02021/12/06

エアーブローを複数分岐して研削液を吹き飛ばしています。
サイズ、連数、ピッチが選択出来るので助かっています。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

搬送用の専用機に使用

評価 4.0満足度：4.02020/12/16

搬送用の専用機の空気圧制御部品に、この8連ブロックマニホールド（BMGFK8）を使用しました。当社で加工して作ることも可能ですが、穴加工やタップ加工の手間が省けるのでミスミで購入しました。気になる点もなく、問題なく使用できました。

もっと読む閉じる

0人が参考にしています。

エアー配管

評価 5.0満足度：5.02020/10/31

機械のエアー配管に使用。
ミスミさんのマニホールドは種類が豊富で
サイズも豊富だし短納期なので重宝しています。
これからも利用させて頂きたいと思います。

もっと読む閉じる

0人が参考にしています。

外販設備製作時に付帯部品として使用

評価 4.0満足度：4.02020/09/09

導入草創期に各種の要素（使用環境、形状、サイズ、素材etc.）を鑑み選定しました。タイプ：BMGFP含め性能、使い勝手等理想に適った商品に関してはその後の類似用途にも積極的に採用しています。ミスミサイトは、メーカー問わず種々の商品を簡便に手配可能な入手性の良さ等利便性の高さから、平素より利用しています。

もっと読む閉じる

0人が参考にしています。

4件全て見る
