油圧・水圧用ブロックマニホールド -横貫通穴・L字穴タイプ-

油圧・水圧用ブロックマニホールド -横貫通穴・L字穴タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
評価 4.6平均満足度4.6 この商品のレビューをみる(3件)
通常価格(税別)
 -
税込価格
 -

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様:
  • 大口分納

(i)ご注意

型番

未確定5,185件の候補があります。

Loading...

外形図・規格表

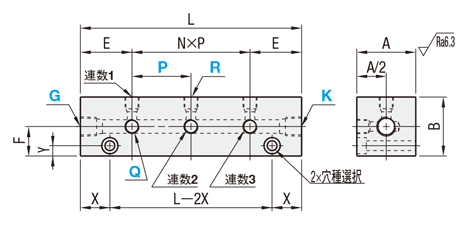

外形図

●取付穴基本形状
 ザグリ表

油圧・水圧用ブロックマニホールド -横貫通穴・L字穴タイプ-:関連画像


油圧・水圧用ブロックマニホールド -横貫通穴・L字穴タイプ-:関連画像

取付穴
寸法
dDhD1d1h1
M55.59.55.58*4.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5
*SUS304のみd1寸法は4.3になります。

●取付穴形状変更

ザグリ裏 (ZB)
通し穴(NA)
タップ穴(T)
ザグリタップ穴(ZT)

油圧・水圧用ブロックマニホールド -横貫通穴・L字穴タイプ-:関連画像
ねじ部
JIS B0203 Rc(PT) JIS B0202 G(PF):ISO 228-1 互換性有
ANSI/ASME B.I.20.1-1983(NPT)
* 図面は連数3を選択時のものです。Q・R・G・Kのねじ合計の数は8となります。
[ ! ]取付穴形状は自由にお選び頂けます。

[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
<L寸法の計算方法>
例:BMUFP3-~-P35 の場合
L=N×P+2E=(連数3-1)×35+2×35=140

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

製品仕様

Type[ M ]材質[ S ]表面処理最高使用圧力
ピッチ(P)固定ピッチ(P)指定
30×35角40角60角30×35角40角60角
BMUSBMUFBMUFLBMUSPBMUFPBMUFLP一般構造用鋼三価クロメート20.6MPa≒210kgf/cm2以下
BMUFMBMUFLM無電解ニッケルメッキ
BMUSRBMUFRBMUFLRBMUFRPBMUFLRPSUS304
BMUFSBMUFSPSUS316
BMUFC黄銅1MPa≒10kgf/cm2以下

規格表

型式QRGKP

Type 取付穴形状変更 連数
BMUF
BMUFLP

G−BMUFLP

NA
NA
 4
3
3


Q3
Q3
Q3


R2
R4
R4


G3
G4
G4


K3
K4
K4



P45
P45


(Gねじ)
型式Rc(PT),NPT選択ピッチPピッチ数
N
Q・R・G・K
総ねじ数
ABEFXY取付穴
Type取付穴形状変更連数Q・RG・K固定タイプ指定タイプ1mm単位M
(30×35角)ZB(ザグリ裏)


NA(通し)


T(タップ)


ZT(ザグリタップ)
11(1/8)
2(1/4)
1(1/8)
2(1/4)
0430352020156M5
ピッチ固定
BMUS

BMUSR
ピッチ指定
BMUSP

230205016
328
4310
5412
6514
7616
82040718
(40角)11(1/8)
2(1/4)
3(3/8)
1N(NPT1/8)
2N(NPT1/4)
3N(NPT3/8)
2(1/4)
3(3/8)
4(1/2)
2N(NPT1/4)
3N(NPT3/8)
4N(NPT1/2)
0440403520207M6
ピッチ固定
BMUF
BMUFM
BMUFR
BMUFS
BMUFC
ピッチ指定
BMUFP

BMUFRP
BMUFSP
240255016
328
4310
5412
6514
72545616
82540718
(60角)1
2(1/4)
3(3/8)
4(1/2)
6(3/4)

2(1/4)
3(3/8)
4(1/2)
6(3/4)
0460603030208M8
ピッチ固定
BMUFL
BMUFLM
BMUFLR
ピッチ指定
BMUFLP

BMUFLRP
260356016
328
4310
5412
6514
[ ! ]型式の前に"G-"を付けるとG(PF)ねじに変更して注文可能です。(例:G-BMUF)注文方法は注文例をご確認ください。
[ ! ]Q・R・G・Kは( )の前の1・2・3・4・6・1N・2N・3N・4Nでご指定ください。 [ NG ]ピッチ指定タイプは連数1を選択できません。 [ ! ]SUS316・黄銅は6連までです。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
