油圧・水圧/エア用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
評価 4.1平均満足度4.1 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定7,572件の候補があります。

Loading...

外形図・規格表

外形図

●取付穴基本形状
 ザグリ穴

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－:関連画像

 
  油圧・水圧/エア用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－:関連画像

 
取付穴
寸法		dDhD1d1h1
M55.59.55.584.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5

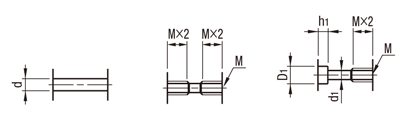

●取付穴形状変更

通し穴(NA)
タップ穴(T)
ザグリタップ穴(ZT)

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－:関連画像
ねじ部
JIS B0203 Rc(PT)　JIS B0202 G(PF)：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983(NPT)
＊図面は連数3を選択時のものです。Q・R・S・G・Kのねじ合計の数は11となります。
[ ! ]取付穴形状は自由にお選び頂けます。

[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
＜L寸法の計算方法＞
例：BMTFLP3－～－P35の場合
L＝N×P＋2E＝(連数3－1)×35＋2×30＝130

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

製品仕様

用途Type[ M ]材質[ S ]表面処理最高使用圧力
ピッチ(P)固定ピッチ(P)指定
40角60角25角30×40角50角40角60角
油圧・水圧用BMTFBMTFL−−−−BMTFLP一般構造用鋼三価クロメート20.6MPa≒210kgf/cm2以下
BMTFM−−−−BMTFMP−無電解ニッケルメッキ
BMTFRBMTFLR−−−BMTFRP−SUS304−
BMTFS−−−−−−SUS316−
BMTFC−−−−−−黄銅−1MPa≒10kgf/cm2以下
エア用−−BMTACBMTAFBMTAL−−アルミ合金−
−−−BMTAFABMTALA−−白アルマイト

[ ! ]BMTFLRP（SUS304、60角、ピッチ指定）は、インターネット掲載商品となりました。

規格表

型式−Q−R−S−G−K−P

Type 取付穴形状変更 連数
BMTFMP
G-BMTFMP		   2
2 		−
−		Q1
Q1		−
−		R1
R1		−
−		S1
S1		−
−		G2
G2		−
−		K2
K2		−
−		P30
P30
(Gねじ)
取付穴
寸法		dDhD1d1h1
M55.59.55.584.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5
型式Rc(PT)，NPT，M(並目)選択ピッチPピッチ数
N		Q･R･S･G･K 総ねじ数ABEFXY取付穴
Type取付穴形状変更連数Q・R・SG・K固定タイプ指定タイプ1mm単位M
油圧・水圧用　(40角)NA(通し)

T(タップ)

ZT(ザグリタップ)		11(1/8)
2(1/4)
3(3/8)
1N(NPT1/8)
2N(NPT1/4)
3N(NPT3/8)		2(1/4)
3(3/8)
4(1/2)
2N(NPT1/4)
3N(NPT3/8)
4N(NPT1/2)		−−0540403520207M6
ピッチ固定
BMTF
BMTFM
BMTFR
BMTFS
BMTFC		ピッチ指定

BMTFMP
BMTFRP
 		24025〜5018
3211
4314
5417
630〜50520
油圧・水圧用　(60角)12(1/4)
3(3/8)
4(1/2)
6(3/4)		2(1/4)
3(3/8)
4(1/2)
6(3/4)		−−05606030307.58M8
ピッチ固定
BMTFL

BMTFLR		ピッチ指定
BMTFLP
 		26035〜6018
3211
4314
5417
640〜60520
エア用　(25角)T(タップ)11(1/8)
M3(M3)
M4(M4)
5(M5)		1(1/8)
M3(M3)
M4(M4)
5(M5)		−−0525252012.5104M5
ピッチ固定
BMTAC		 21518
3211
4314
5417
6520
エア用　(30×40角)NA(通し)

T(タップ)

ZT(ザグリタップ)		11(1/8)
2(1/4)
5(M5)
1N(NPT1/8)
2N(NPT1/4)		1(1/8)
2(1/4)
5(M5)
1N(NPT1/8)
2N(NPT1/4)		−−05304020207.57M5
ピッチ固定
BMTAF
BMTAFA		 23018
3211
4314
5417
6520
エア用　(50角)12(1/4)
3(3/8)
4(1/2)		2(1/4)
3(3/8)
4(1/2)		−−05505025258.58.5M8
ピッチ固定
BMTAL
BMTALA		 24018
3211
4314
5417
6520
[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMTF）注文方法は注文例をご確認ください。
[ ! ]Q・R・S・G・Kは（ ）の前の1・2・3・4・5・6・M3・M4・1N・2N・3N・4Nでご指定ください。 [ NG ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6の場合のみL/2の位置にも取付穴があります。（25角を除く）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
