油圧・水圧/エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
評価 4.0平均満足度4.0 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定3,008件の候補があります。

Loading...

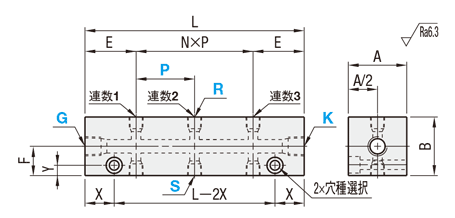

外形図・規格表

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－:関連画像

●取付穴基本形状

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－:関連画像

ザグリ穴

取付穴
寸法		dDhD1d1h1
M55.59.55.58＊4.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5
＊SUS304のみd1寸法は4.3になります。

●取付穴形状変更

油圧・水圧/エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－:関連画像

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）


ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊ 図面は連数3を選択時のものです。R・S・G・Kのねじ合計の数は8となります。
[ ! ]取付穴形状は自由にお選び頂けます。
[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
＜L寸法の計算方法＞ 例：BMIFP3－～－P35の場合 L＝N×P＋2E＝（連数3－1）×35＋2×35＝140
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。

用途Type[ M ]材質[ S ]表面処理最高使用圧力
ピッチ(P)固定ピッチ(P)指定
30×35角40角60角70角30×40角50角70角30×35角40角60角
油圧・水圧用BMISBMIF－BMIL－－－BMISPBMIFP－一般構造用鋼三価クロメート20.6MPa≒210kgf/cm2以下
－BMIFRBMIFLR－－－－－BMIFRPBMIFLRPSUS304－
－BMIFS－－－－－－－－SUS316
エア用－－－－BMIAFBMIALBMIAB－－－アルミ合金－1MPa≒10kgf/cm2以下
－－－－BMIAFA－－－－－白アルマイト

[ ! ]70角の材質はA6063になります。

規格表

型式−R−S−G−K−P

Type 取付穴形状変更 連数
BMIAF
BMIFRP
G−BMIFRP		 ZT
ZT
ZT		 3
3
3		−
−
−		R1
R2
R2		−
−
−		S2
S1
S1		−
−
−		G2
G2
G2		−
−
−		K2
K2
K2
−
−
P25
P25

(Gねじ)
型式Rc(PT)，NPT，M(並目)選択ピッチPピッチ数
N		R・S・G・K
総ねじ数		ABEFXY取付穴
Type取付穴形状変更連数R・SG・K固定タイプ指定タイプ1mm単位M
油圧・水圧用　(30×35角)NA(通し)




T(タップ)




ZT(ザグリタップ)		11(1/8)
2(1/4)		1(1/8)
2(1/4)		−−0430353017.5176M5
ピッチ固定 BMIS
BMISP		23020～5016
328
4310
5412
[ ! ]d1の寸法( )はSUS304のみ625～50514
油圧・水圧用　(40角)11(1/8)
2(1/4)
3(3/8)
1N(NPT1/8)
2N(NPT1/4)
3N(NPT3/8)		2(1/4)
3(3/8)
4(1/2)
2N(NPT1/4)
3N(NPT3/8)
4N(NPT1/2)		−−0440403520207M6
ピッチ固定
BMIF
BMIFR
BMIFS		ピッチ指定
BMIFP
BMIFRP
24025～5016
328
4310
5412
630～50514
油圧・水圧用　(60角)12(1/4)
3(3/8)
4(1/2)
6(3/4)		2(1/4)
3(3/8)
4(1/2)
6(3/4)		−−04606030307.58M8
ピッチ固定
BMIFLR		ピッチ指定
BMIFLRP		26035～6016
328
4310
5412
640～60514
油圧・水圧用　(70角)13(3/8)
4(1/2)
6(3/4)		6(3/4)
8(1)		−−047070403516.58M8
ピッチ固定
BMIL 		 26016
328
4310
エア用　(30×40角)11(1/8)
2(1/4)
5(M5)
1N(NPT1/8)
2N(NPT1/4)		1(1/8)
2(1/4)
5(M5)
1N(NPT1/8) 2N(NPT1/4)		−−04304020207.57M5
ピッチ固定
BMIAF
BMIAFA		 23016
328
4310
5412
6514
エア用　(50角)12(1/4)
3(3/8)
4(1/2)		2(1/4)
3(3/8)
4(1/2)		−−04505025258.58.5M8
ピッチ固定
BMIAL		 24016
328
4310
5412
6514
エア用　(70角)14(1/2)
6(3/4)		4(1/2)
6(3/4)
8(1)		−−047070403516.58M8
ピッチ固定
BMIAB		 26016
328
4310
[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMIF）注文方法は注文例をご確認ください。
[ ! ]R・S・G・Kは（　）の前の1・2・3・4・6・8・1N・2N・3N・4Nでご指定ください。 [ ! ]ピッチ指定タイプは連数1を選択できません。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6の場合のみL/2の位置にも取付穴があります。
