油圧・水圧用ブロックターミナル　－Ｌ字穴タイプ－　ピッチ固定

油圧・水圧用ブロックターミナル　－Ｌ字穴タイプ－　ピッチ固定

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
評価 4.6平均満足度4.6 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定2,520件の候補があります。

Loading...

外形図・規格表

●取付穴基本形状
ザグリ穴

油圧・水圧用ブロックターミナル　－Ｌ字穴タイプ－　ピッチ固定:関連画像
取付穴

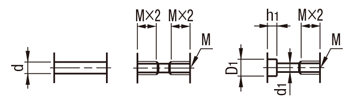

寸法		dDhD1d1h1
M55.59.55.58＊4.24.5
M66.6116.59.55.15.5
M88.5148.5116.86.5

＊ SUS304のみd1寸法は4.3になります。

●取付穴形状変更

通し穴（NA）
タップ穴（T）
ザグリタップ穴（ZT）

油圧・水圧用ブロックターミナル　－Ｌ字穴タイプ－　ピッチ固定:関連画像
ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊ 図面は連数3を選択時のものです。Q・Rのねじ合計の数は6となります。
＜L寸法の計算方法＞
　例：BTLAP3－～－P35の場合
　L＝N×P＋2E＝（連数3－1）×35＋2×20＝110
[ ! ]取付穴形状は自由にお選び頂けます。

[ ! ]取付穴形状変更を指定しない場合は、取付穴基本形状になります。
但し、15角・20角で指定しない場合は、通し穴になります。

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、A、B寸法公差、M×2のめねじ深さ公差は除く。
Type[ M ]材質[ S ]表面処理最高使用圧力
ピッチ(P)固定ピッチ(P)指定
20角30角40角50角60角70角30角40角50角60角
BTLSBBTLSBTLSKBTLSFLBTLSFLKBTLLBTLSPBTLSKPBTLSFLPBTLSFLKP一般構造用鋼三価クロメート20.6MPa≒210kgf/cm2以下
−BTLSMBTLSMKBTLSFLMBTLSFLKM−BTLSMPBTLSMKP−−無電解ニッケルメッキ
BTLSBRBTLSRBTLSRKBTLSFLR−−BTLSRPBTLSRKP−−SUS304−
−BTLSS−−−−−−−−SUS316
−BTLSC−−−−−−−−黄銅1MPa≒10kgf/cm2以下

規格表

型式−Q−R−P

Type 取付穴形状変更 連数
BTLS
BTLSFLP
GーBTLS 		 NA 5
4
5		−
−
−		Q3
Q4
Q3		−
−
−		R2
R3
R2		−P50
型式Rc(PT)，NPT選択ピッチPピッチ数Ｑ・ＲABEFXY取付穴
Type取付穴形状変更連数Q・R固定タイプ指定タイプ1mm単位N総ねじ数M
(20角)NA(通し)


T(タップ)


ZT(ザグリタップ)		11(1/8)－－022020201066M5
ピッチ固定
BTLSB

BTLSBR

 		22514
326
438
5410
6512
7614
8716
(30角)11(1/8)
2(1/4)
3(3/8)
1N(NPT1/8)
2N(NPT1/4)
3N(NPT3/8)		－－02303020157.57M6
ピッチ固定
BTLS
BTLSM
BTLSR
BTLSS
BTLSC		ピッチ指定
BTLSP
BTLSMP
BTLSRP
 		23525〜6014
326
438
5410
6512
7614
8716
(40角)11(1/8)
2(1/4)
3(3/8)
1N(NPT1/8)
2N(NPT1/4)
3N(NPT3/8)		－－02404020207.57M6
ピッチ固定
BTLSK
BTLSMK
BTLSRK		ピッチ指定
BTLSKP
BTLSMKP
BTLSRKP		23525〜6014
326
438
5410
6512
7614
8716
(50角)12(1/4)
3(3/8)
4(1/2)
6(3/4)		－－02505030257.58M8
ピッチ固定
BTLSFL
BTLSFLM
BTLSFLR		ピッチ指定
BTLSFLP
 		26035〜6014
326
438
5410
6512
(60角)12(1/4)
3(3/8)
4(1/2)
6(3/4)		－－02606030307.58M8
ピッチ固定
BTLSFLK

BTLSFLKM		ピッチ指定
BTLSFLKP
 		26035〜6014
326
438
5410
6512
(70角)16(3/4)
8(1)		－−0270704035109M8
ピッチ固定
BTLL		 26014
326
438
[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BTLS）注文方法は注文例をご確認ください。
[ ! ]Q・Rは（ ）の前の1・2・3・4・6・8・1N・2N・3Nでご指定ください。 [ ! ]ピッチ指定タイプは連数1を選択できません。 [ ! ]SUS316・黄銅は6連までです。
[ ! ]ピッチを指定する場合には継手の取付に必要な寸法にご注意ください。 [ ! ]連数6・8の場合L/2に、連数7の場合左から2・3ポート、5・6ポートのP/2にも取付穴があります。（20角の場合を除く）
[ ! ]ブロック角□30タイプで、Q・Rを共に3/8を選択された場合、テーパおねじ同士干渉する可能性がありますので、ブロック角□40タイプをご選択ください。
[ ! ]ブロック角□50タイプで、Q・Rを共に3/4を選択された場合、テーパおねじ同士干渉する可能性がありますので、ブロック角□60タイプをご選択ください。
