配管マニホールド　両端おねじ　１方向　ピッチ指定

配管マニホールド　両端おねじ　１方向　ピッチ指定

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 配管マニホールド　両端おねじ　１方向　ピッチ指定
  • 配管マニホールド　両端おねじ　１方向　ピッチ指定
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・おねじ形状の配管マニホールドです。・配管口タイプは、1方向です。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定50件の候補があります。

Loading...

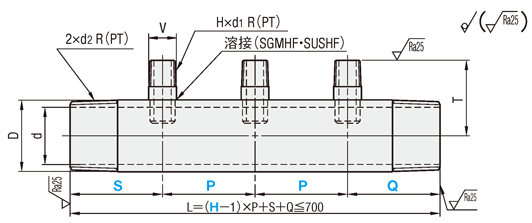

外形図・規格表


ねじ部　JIS　B0203　R(PT)　　(最高使用圧力：0.7MPa≒7kgf/cm2以下)
＊図面は穴数3の時のものです。
[ ! ]溶接による若干のひずみがあります。連結してお使いの際は、ひずみが累積しますのでご注意ください。

Type[ M ]材質[ S ]表面処理
SGMHFSGP三価クロメート
SUSHFSUS304TP−



規格表

型式−H(穴数)−P−S−Q
SUSHF32A−4−P70−S60−Q70
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
(穴数選択)		P・S・Qd1d2Dd￥基準単価
TypeNo.1mm単位R(PT)R(PT)SGMHFSUSHFSGMHFSUSHF
H2H3H4H5H6H2H3H4H5H6
SGMHF
SUSHF		15A2
3
4
5
6		40〜1501/81/221.716.116.12,9303,7304,5505,2806,0604,9806,3207,7409,18010,510
20A40〜1501/43/427.221.621.43,3104,2305,1806,0106,8705,5707,1208,65010,23011,700
25A45〜1503/813427.627.23,8604,9406,0106,9107,7606,5108,28010,04011,77013,430
32A55〜1501/21 1/442.735.735.54,6605,9607,1808,0609,1407,8309,96012,09014,13016,110
40A65〜1503/41 1/248.641.641.25,4206,8908,4809,73011,1809,28011,95014,56017,15019,620
■使用可能流体
水・空気
■V・T寸法
d1
R(PT)		VT
1(1/8)10.525.8
2(1/4)13.834.6
3(3/8)17.340.0
4(1/2)21.748.3
6(3/4)27.255.3

型番リスト

表示件数:
  1. 1
