ミスミ

ミスミ

継手付きプレート

継手付きプレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・継手つきのプレートです。【継手材質】・S25Cです。

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    該当なし
  • 継手材質：
    S25C
  • 表面処理：
    三価クロメート
  • 材質証明書：
    対象
  • 材質証明書：材質：
    プレート：SPCC|ソケット：S25C
  • 材質証明書：表面処理：
    三価クロメート

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

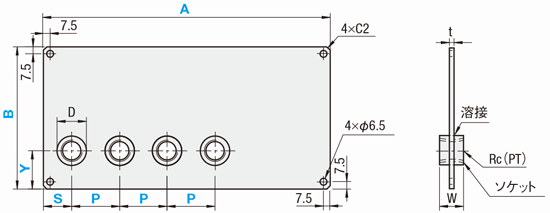

外形図・規格表

継手付きプレート:関連画像
ねじ部　JIS　B0203　R（PT）

Type[ M ]材質[ S ]表面処理最高使用圧力
プレートソケット
TGPLASPCCS25C三価クロメート1MPa≒10kgf/cm2以下



規格表

型式−H−A−B−Y−S−P
TGPLA3−3−A200−B120−Y50−S40−P50
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ソケット数
H		A
1mm単位		B
1mm単位		YS
5mm単位		P
1mm単位		Rc(PT)DWt￥基準単価
TypeNo.H1H2H3H4
TGPLA11
2
3
4		150〜300100〜15050
60
70
80		20〜20030〜601/819222.32,2602,7803,3203,850
225〜15040〜601/422252,2902,8403,3703,920
33/828282,3302,8803,4303,980
[ ! ]No.1のとき、A－（H－1）×P－S≧20 [ ! ]No.2・3のとき、A－（H－1）×P－S≧25 [ ! ]Pの指定がない場合、No.1はP30、No.2・3はP40となります。

型番リスト

表示件数:
  1. 1
型番
ねじの呼び
継手数 H
A(mm)
B(mm)
S(mm)
Y(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1(Rc1/8)
1
150 ～ 300
100 ～ 150
20 ～ 200
50 ～ 80
10

1個

-( - )

5日目

1(Rc1/8)
2
150 ～ 300
100 ～ 150
20 ～ 200
50 ～ 80
10

1個

-( - )

5日目

1(Rc1/8)
3
150 ～ 300
100 ～ 150
20 ～ 200
50 ～ 80
10

1個

-( - )

5日目

1(Rc1/8)
4
150 ～ 300
100 ～ 150
20 ～ 200
50 ～ 80
10

1個

-( - )

5日目

2(Rc1/4)
1
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

2(Rc1/4)
2
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

2(Rc1/4)
3
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

2(Rc1/4)
4
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

3(Rc3/8)
1
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

3(Rc3/8)
2
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

3(Rc3/8)
3
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

3(Rc3/8)
4
150 ～ 300
100 ～ 150
25 ～ 150
50 ～ 80
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・継手つきのプレートです。【継手材質】・S25Cです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜2021～
値引率基準単価5％お見積り
出荷日通常
[ ! ]表示数量超えは
WOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
