仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

簡易マニホールド　ソケットタイプ

簡易マニホールド　ソケットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 簡易マニホールド　ソケットタイプ
  • 簡易マニホールド　ソケットタイプ
  • 数量スライド割引
  • 一部当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（4件）
通常価格(税別)
1,930円 ～ 4,660円
税込価格
2,123円 ～ 5,126円

【特長】・簡易タイプのマニホールドのソケットタイプです・表面処理は、三価クロメ...

詳細情報を確認する

(i)ご注意

  • 写真はイメージです。ソケットの位置・数量を下記よりご選定ください
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定48件の候補があります。

Loading...

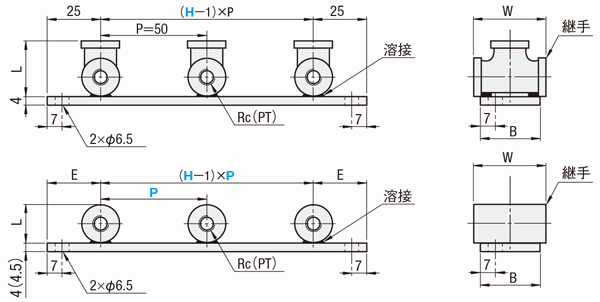

外形図・規格表

●チーズタイプ

●ソケットタイプ

簡易マニホールド　ソケットタイプ:関連画像
[ ! ]TGMSFは（ ）内寸法となります。
ねじ部　JIS　B0203　R（PT）
＊図面は継手数3の時のものです。

Type[ M ]材質[ S ]表面処理最高使用圧力
チーズタイプソケットタイププレート継手
チーズタイプソケットタイプ
TGMFTGMSFSPCCFCMB270S25C三価クロメート1MPa≒10kgf/cm2以下
TGMSTGMSSSUS304DSUS304−



規格表

型式−H(継手数)−P
TGMF2
TGMSF1		−
−		3
2
−
P35
■チーズタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
(継手数)		Rc(PT)LWB￥基準単価
TGMFTGMS
TypeNo.TGMFTGMSTGMFTGMS1H2H3H1H2H3H
TGMF
TGMS		11
2
3		1/825253435281,9802,3602,8802,8903,7704,560
21/42929.53839322,0302,3902,8902,9103,8004,580
33/8353646.547.5402,0702,4302,9602,9403,8504,660
■ソケットタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
(継手数)		ピッチP
選択		Rc(PT)LWBE￥基準単価
TGMSFTGMSS
TypeNo.TGMSFTGMSSTGMSFTGMSSTGMSFTGMSSTGMSFTGMSS1H2H3H1H2H3H
TGMSF
TGMSS		11
2
3		35
50		1/819152223181925251,9302,3202,7002,4203,3204,120
21/422192529212525251,9702,3902,8202,4903,5404,230
33/828222830242630252,0602,5202,9802,5303,5804,270

型番リスト

表示件数:
  1. 1
型番
継手材質
種類
ねじの呼び
継手数 H
ピッチ P(mm)
表面処理
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
FCMB270
チーズタイプ
1(Rc1/8)
1
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

1,980円( 2,178円 )

在庫品1日目

当日出荷可能

FCMB270
チーズタイプ
1(Rc1/8)
2
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,360円( 2,596円 )

5日目

FCMB270
チーズタイプ
1(Rc1/8)
3
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,880円( 3,168円 )

5日目

FCMB270
チーズタイプ
2(Rc1/4)
1
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,030円( 2,233円 )

在庫品1日目

当日出荷可能

FCMB270
チーズタイプ
2(Rc1/4)
2
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,390円( 2,629円 )

5日目

FCMB270
チーズタイプ
2(Rc1/4)
3
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,890円( 3,179円 )

5日目

FCMB270
チーズタイプ
3(Rc3/8)
1
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,070円( 2,277円 )

在庫品1日目

当日出荷可能

FCMB270
チーズタイプ
3(Rc3/8)
2
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,430円( 2,673円 )

5日目

FCMB270
チーズタイプ
3(Rc3/8)
3
-
三価クロメート
プレート：SPCC|継手：FCMB270
三価クロメート
10

1個

2,960円( 3,256円 )

5日目

SUS304
チーズタイプ
1(Rc1/8)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,890円( 3,179円 )

5日目

SUS304
チーズタイプ
1(Rc1/8)
2
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,770円( 4,147円 )

5日目

SUS304
チーズタイプ
1(Rc1/8)
3
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,560円( 5,016円 )

5日目

SUS304
チーズタイプ
2(Rc1/4)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,910円( 3,201円 )

5日目

SUS304
チーズタイプ
2(Rc1/4)
2
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,800円( 4,180円 )

5日目

SUS304
チーズタイプ
2(Rc1/4)
3
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,580円( 5,038円 )

5日目

SUS304
チーズタイプ
3(Rc3/8)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,940円( 3,234円 )

5日目

SUS304
チーズタイプ
3(Rc3/8)
2
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,850円( 4,235円 )

5日目

SUS304
チーズタイプ
3(Rc3/8)
3
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,660円( 5,126円 )

5日目

S25C
ソケットタイプ
1(Rc1/8)
1
-
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

1,930円( 2,123円 )

在庫品1日目

当日出荷可能

S25C
ソケットタイプ
1(Rc1/8)
2
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,320円( 2,552円 )

5日目

S25C
ソケットタイプ
1(Rc1/8)
2
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,320円( 2,552円 )

5日目

S25C
ソケットタイプ
1(Rc1/8)
3
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,700円( 2,970円 )

5日目

S25C
ソケットタイプ
1(Rc1/8)
3
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,700円( 2,970円 )

5日目

S25C
ソケットタイプ
2(Rc1/4)
1
-
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

1,970円( 2,167円 )

在庫品1日目

当日出荷可能

S25C
ソケットタイプ
2(Rc1/4)
2
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,390円( 2,629円 )

5日目

S25C
ソケットタイプ
2(Rc1/4)
2
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,390円( 2,629円 )

5日目

S25C
ソケットタイプ
2(Rc1/4)
3
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,820円( 3,102円 )

5日目

S25C
ソケットタイプ
2(Rc1/4)
3
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,820円( 3,102円 )

5日目

S25C
ソケットタイプ
3(Rc3/8)
1
-
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,060円( 2,266円 )

在庫品1日目

当日出荷可能

S25C
ソケットタイプ
3(Rc3/8)
2
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,520円( 2,772円 )

5日目

S25C
ソケットタイプ
3(Rc3/8)
2
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,520円( 2,772円 )

5日目

S25C
ソケットタイプ
3(Rc3/8)
3
35
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,980円( 3,278円 )

5日目

S25C
ソケットタイプ
3(Rc3/8)
3
50
三価クロメート
プレート：SPCC|継手：S25C
三価クロメート
10

1個

2,980円( 3,278円 )

5日目

SUS304
ソケットタイプ
1(Rc1/8)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,420円( 2,662円 )

5日目

SUS304
ソケットタイプ
1(Rc1/8)
2
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,320円( 3,652円 )

5日目

SUS304
ソケットタイプ
1(Rc1/8)
2
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,320円( 3,652円 )

5日目

SUS304
ソケットタイプ
1(Rc1/8)
3
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,120円( 4,532円 )

5日目

SUS304
ソケットタイプ
1(Rc1/8)
3
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,120円( 4,532円 )

5日目

SUS304
ソケットタイプ
2(Rc1/4)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,490円( 2,739円 )

在庫品1日目

当日出荷可能

SUS304
ソケットタイプ
2(Rc1/4)
2
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,540円( 3,894円 )

5日目

SUS304
ソケットタイプ
2(Rc1/4)
2
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,540円( 3,894円 )

5日目

SUS304
ソケットタイプ
2(Rc1/4)
3
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,230円( 4,653円 )

5日目

SUS304
ソケットタイプ
2(Rc1/4)
3
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,230円( 4,653円 )

5日目

SUS304
ソケットタイプ
3(Rc3/8)
1
-
なし
プレート：SUS304D|継手：SUS304
-
10

1個

2,530円( 2,783円 )

5日目

SUS304
ソケットタイプ
3(Rc3/8)
2
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,580円( 3,938円 )

5日目

SUS304
ソケットタイプ
3(Rc3/8)
2
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

3,580円( 3,938円 )

5日目

SUS304
ソケットタイプ
3(Rc3/8)
3
35
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,270円( 4,697円 )

5日目

SUS304
ソケットタイプ
3(Rc3/8)
3
50
なし
プレート：SUS304D|継手：SUS304
-
10

1個

4,270円( 4,697円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・簡易タイプのマニホールドのソケットタイプです・表面処理は、三価クロメートを選択できます。

(i)ご注意

  • 写真はイメージです。ソケットの位置・数量を下記よりご選定ください
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1920〜3031～
値引率基準単価5％5％お見積り
出荷日通常＋3日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
    ご注文締切
急

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律1,350円
[ NG ]ソケットタイプは適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]H1の時、ピッチPは選択不要です。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

簡易マニホールド　ソケットタイプ

簡易マニホールド　ソケットタイプ

    【クリーン洗浄品】簡易マニホールド　ソケットタイプ

    【クリーン洗浄品】簡易マニホールド　ソケットタイプ

      継手付ブラケット　ソケットタイプ　１段

      継手付ブラケット　ソケットタイプ　１段

        【クリーン洗浄品】継手付ブラケット　ソケットタイプ　１段

        【クリーン洗浄品】継手付ブラケット　ソケットタイプ　１段

          継手付ブラケット　ワンタッチ継手タイプ

          継手付ブラケット　ワンタッチ継手タイプ

            【クリーン洗浄品】継手付ブラケット　ワンタッチ継手タイプ　１段

            【クリーン洗浄品】継手付ブラケット　ワンタッチ継手タイプ　１段

              【クリーン洗浄品】継手付きプレート

              【クリーン洗浄品】継手付きプレート

                継手付きプレート

                継手付きプレート

                  GP2-15ゲージポート15φ(Y字管)

                  GP2-15ゲージポート15φ(Y字管)

                    配管マニホールド　１方向　片端おねじ・片端めねじ

                    配管マニホールド　１方向　片端おねじ・片端めねじ

                      油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－

                      油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－

                        アジャストホース

                        アジャストホース

                          油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－

                          油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ アズワン ミスミ ミスミ ミスミ ミスミ
                            通常価格 1,930円～ 3,720円～ - - - - - - 44,100円 - 1,160円～ - 1,090円～
                            通常出荷日 在庫品1日目～   当日出荷可能 3日目～   5日目   8日目   5日目   8日目   8日目   5日目   19日目   5日目～   在庫品1日目   当日出荷可能 3日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - - -
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 該当なし - - - - -
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 - - - - -

                            簡易マニホールド　ソケットタイプのレビュー

                            評価 3.0 平均満足度：3.0 4件のレビュー
                            1. 星５
                              25%
                            2. 星４
                              25%
                            3. 星３
                              0%
                            4. 星２
                              25%
                            5. 星１
                              25%
                            配管の固定できるチーズとして使用
                            評価 4.0満足度：4.02018/07/18
                            配管固定金具ではなく、チーズ部を固定したかったので購入しました。もっと安価なものがあれば良いと思います。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            水配管系のターミナル
                            評価 2.0満足度：2.02017/07/24
                            TGMSS3-1 を購入しましたが、配管の際に水漏れしない様に少し強くニップルをねじ込んだらソケットの溶接部が変形してしまいました。3/8位の配管サイズだと少し強くねじ込む場合があるので、溶接部を点付け溶接ではなくもう少しがっちりとして欲しいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ガス配管用
                            評価 1.0満足度：1.02022/11/03
                            0.1MPaのリークチェックで漏れました。チーズタイプとソケットタイプ合計3個使用し、うち2個(4か所)で漏れました。
                            溶接でねじ部がひずんでいるのでは？と感じました。溶接部近傍のねじは溶接後加工で精度保証されているかと思ってましたが、違うのかな？今後は使いません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            エアーノズル
                            評価 5.0満足度：5.02022/01/30
                            エアーノズルを取り付ける際、配管の両サイドに取り付け用の穴が
                            空いているので取り付けることができました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            継手付ブラケットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
