アルミフレーム・マニホールド

アルミフレーム・マニホールド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる(1件)
通常価格(税別)
 -
税込価格
 -

【特長】・アルミフレームに、マニホールド機能を持たせました。

詳細情報を確認する

  • 材質:
    A6063-T5
  • 表面処理:
    アルマイト処理
  • 材質証明書:
    対象
  • 材質証明書:材質:
    A6063-T5
  • 材質証明書:表面処理:
    アルマイト処理

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Loading...

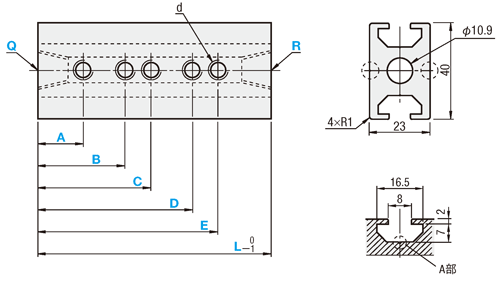

外形図・規格表

HFBM
T溝寸法
※ A~E穴は中心のϕ10.9穴まで繋がっています。しかし反対側まで貫通しておりません。
※ A~EのあとにBをつけるとそのタップは反対からタップ加工します。

(例)A15
AB15
溝はアルミフレーム30mm角と同じサイズ(こちらを参照)

[ M ]材  質 A6063ーT5
[ S ]表面処理 アルマイト処理

規格表

型式H
(穴数)
LABCDEQR
HFBM25H180 A30 B60C90D120 E150Q2R2
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
(加工数)
L
指定1mm単位
A・B・C・D・E
指定1mm単位
Q・R
Rc(PT)選択
d
Rc(PT)
¥基準単価/m穴加工基準単価
TypeNo.A・B・C・D・EQ・R
HFBM10H5H5010005995
0(タップ加工無し)
2(1/4)
1/83,650400/穴400/穴
※Rc(PT)選択時
21/4
※加工数1H〜5HとA〜E、AB〜EBの合計数をあわせてください。(加工数0のときは0H)

型番リスト
