油圧・エア用ブロックマニホールド -ねじ径個別選択タイプ-

油圧・エア用ブロックマニホールド -ねじ径個別選択タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる(1件)
通常価格(税別)
 -
税込価格
 -

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

規格・仕様:
  • 大口分納

(i)ご注意

  • BMFRSブロック角A60は、規格改善を2021年9月から行っております。​
    規格改善前は『BMFRS□-60-□』となり、2022年9月に廃止となります。
    ※規格後、a/b寸法を10㎜から8㎜に変更
    規格改善前商品詳細URL:https://jp.misumi-ec.com/vona2/detail/110310530639/
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定93件の候補があります。

Loading...

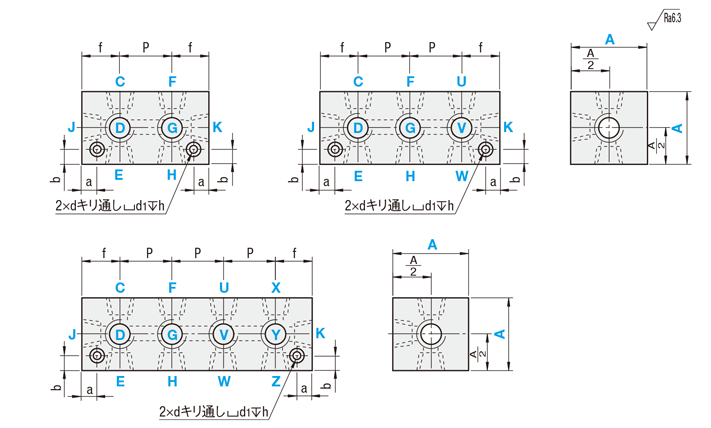

外形図・規格表

2

3

4

ねじ部 JIS B0203 Rc(PT) JIS B0202 G(PF):ISO 228-1 互換性有
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
Type[ M ]材質[ S ]表面処理最高使用圧力
BMFRS一般構造用鋼三価クロメート20.6MPa≒210kgf/cm2以下
BMFRAアルミ合金1MPa≒10kgf/cm2以下
BMFRAA白アルマイト

規格表

■選定方法
[ ! ]J・Kは基本ねじ径からの変更は出来ません。J・Kが不要の場合は、J0−K0とご指定ください(貫通穴はなくなります。J・Kの一方だけを0には出来ません)。
[ステップⅠ]もっともよく使うねじ径を
基本ねじ径として選択します。
[注文例]4(1/2)を選択
[ステップⅡ]基本ねじ径から変更したい箇所と、そのねじ径を選択します。
[注文例]D2−E2−G2−U0−V3−W3
(例)
○BMFRS4−60−4−J0−K0−D2
○BMFRS4−60−4 −D2
× BMFRS4−60−4−J0 −D2
× BMFRS4−60−4 −K0−D2
型式A基本ねじ径JKCDEFGHUVWXYZ
BMFRS4604      D2E2  G2  U0V3W3
G−BMFRA4302        E1F1  H1      X1Y1Z1(Gねじ)
型式ブロック角
A
基本ねじ径選択
Rc(PT),M(並目)
基本ねじ径からの変更ねじ径選択 Rc(PT),M(並目)Pfabdd1h
Type連数JK(0のみ選択可)・CDEFGHUVWXYZ

BMFRS
BMFRA
BMFRAA

(規格変更:60N)

2
3
4
255(M5)1(1/8) 0(穴無)5(M5)1(1/8)    2016854.584.5
301(1/8)2(1/4) 0(穴無)5(M5)1(1/8)2(1/4)   251554.584.5
351(1/8)2(1/4) 0(穴無)5(M5)1(1/8)2(1/4)3(3/8)  302065.59.55.5
 [ ! ]直角方向で3と3は選択できません。
402(1/4)3(3/8) 0(穴無)5(M5)1(1/8)2(1/4)3(3/8)4(1/2) 40226.56.6116.5
[ ! ]直角方向で4と4は選択できません。
502(1/4)3(3/8)4(1/2)0(穴無)5(M5)1(1/8)2(1/4)3(3/8)4(1/2)6(3/4)503088.5148.5
[ ! ]直角方向で6と6は選択できません。
60N3(3/8)4(1/2)6(3/4)0(穴無)5(M5)1(1/8)2(1/4)3(3/8)4(1/2)6(3/4)608

[ ! ]A=25はBMFRA・BMFRAAのみ、A=60はBMFRSのみ、お選びいただけます。
[ ! ]ねじ径選択は( )の前の0・5・1・2・3・4・6でご指定ください。
[ ! ]「従来のA寸60は、規格改善のため「60N」に変更になりました。(a/b寸法8mm)従来規格(a/b寸法10mm)は2022年9月より規格廃止となります。」
旧:BMFRS□□-60-□ 新:BMFRS□□-60N-□

追加工

型式AZ(PC・PCW・PCT)
BMFRS460  PC40
AlterationsCodeSpec.¥/1Code
P寸法変更

2

3

4

PC
PCW
PCT
P寸法を指定1mm単位で変更します。
(例)PC38−PCW30
[ ! ]20≦PC・PCW・PCT≦50
[ ! ]BMFRSについて初期設定
  ピッチより短くした場合
  常圧:1MPa≒10kgf/cm2
  以下になります。
[ ! ]P寸法が変更された分、L寸法も変更されます。
800

型番リスト

型番
材質
表面処理
連数(連)
ブロック角 A(mm)
ねじサイズ/種類
用途
基本ねじ径選択 1(1/8) 2(1/4) 3(3/8) 4(1/2) 5(M5) 6(3/4)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アルミ合金
なし
2
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
なし
2
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
2
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
2
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
2
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
なし
3
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
なし
3
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
3
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
3
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
3
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
なし
4
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
なし
4
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
4
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
4
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
4
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
白アルマイト
2
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
白アルマイト
2
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
2
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
2
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
白アルマイト
2
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
白アルマイト
3
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
白アルマイト
3
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
3
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
3
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
白アルマイト
3
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
白アルマイト
4
25
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 5
10

1個

-( - )

5日目

アルミ合金
白アルマイト
4
30
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
4
35
基本ねじ{PT,M(並目)ねじ}
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
白アルマイト
4
40
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
白アルマイト
4
50
基本ねじ{PT,M(並目)ねじ}
エア用
2 ~ 4
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
2
30
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
2
35
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
2
40
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 3
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
2
50
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 4
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
2
60
基本ねじ{PT,M(並目)ねじ}
油圧用
3 ~ 6
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
3
30
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
3
35
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
3
40
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 3
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
3
50
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 4
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
3
60
基本ねじ{PT,M(並目)ねじ}
油圧用
3 ~ 6
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
4
30
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
4
35
基本ねじ{PT,M(並目)ねじ}
油圧用
1 ~ 2
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
4
40
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 3
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
4
50
基本ねじ{PT,M(並目)ねじ}
油圧用
2 ~ 4
10

1個

-( - )

5日目

[SS400相当] 一般構造用鋼
三価クロメート
4
60
基本ねじ{PT,M(並目)ねじ}
油圧用
3 ~ 6
10

1個

-( - )

5日目

アルミ合金
なし
2
25
G(PF)ねじ
エア用
1
10

1個

-( - )

5日目

アルミ合金
なし
2
30
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
2
35
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
2
40
G(PF)ねじ
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
2
50
G(PF)ねじ
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
なし
3
25
G(PF)ねじ
エア用
1
10

1個

-( - )

5日目

アルミ合金
なし
3
30
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
3
35
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
3
40
G(PF)ねじ
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
3
50
G(PF)ねじ
エア用
2 ~ 4
10

1個

-( - )

5日目

アルミ合金
なし
4
25
G(PF)ねじ
エア用
1
10

1個

-( - )

5日目

アルミ合金
なし
4
30
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
4
35
G(PF)ねじ
エア用
1 ~ 2
10

1個

-( - )

5日目

アルミ合金
なし
4
40
G(PF)ねじ
エア用
2 ~ 3
10

1個

-( - )

5日目

アルミ合金
なし
4
50
G(PF)ねじ
エア用
2 ~ 4
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

油圧・水圧用のブロックマニホールドです。G(PF)ねじ加工も指定できます

(i)ご注意

  • BMFRSブロック角A60は、規格改善を2021年9月から行っております。​
    規格改善前は『BMFRS□-60-□』となり、2022年9月に廃止となります。
    ※規格後、a/b寸法を10㎜から8㎜に変更
    規格改善前商品詳細URL:https://jp.misumi-ec.com/vona2/detail/110310530639/
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1920〜5051~
値引率基準単価5%20%お見積り
出荷日通常+4日
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Type連数ブロック角A ¥基準単価
253035405060N
BMFRS2-4,4404,6504,8805,2605,630
3-5,8406,0706,3306,7607,260
4-6,8507,0807,3607,8508,300
BMFRA24,1604,3404,5804,8605,340-
35,5705,7606,0406,3807,010-
46,5806,7907,0807,4808,190-
BMFRAA24,6304,8105,0505,3305,820-
36,1406,3406,6206,9607,590-
47,2707,4807,7608,1608,870-

納期

 5 日目出荷
大 口
出荷日
+4日目出荷数量
20~50
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
