エア用マニホールド －２回路タイプ－ＷＢＭＲＡＦシリーズ
- 規格・仕様：
-
- 大口分納
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 形状：
- 横不貫通穴・2回路縦半貫通タイプ
-
- ピッチ固定/指定：
- 固定タイプ
-
- 材質証明書：
- 対象
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

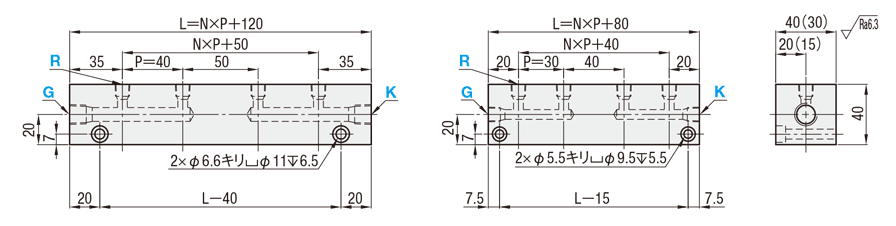

外形図・規格表
油圧用タイプ
エア用タイプ
[ ! ]エア用タイプは（ ）内寸法になります。
ねじ部JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
ANSI/ASME B.I.20.1－1983（NPT）
＊ 図面は連数4を選択時のものです。R・G・Kのねじ合計の数は6となります。
[ ! ]連数6の場合のみL/2の位置にもボルト穴（油圧用はM6、エア用はM5）があります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
| 用途 | Type | ブロック角 | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| 油圧用 | WBMRF | 40角 | 一般構造用鋼 | 三価クロメート | 20.6MPa≒210kgf/cm2以下 |
| エア用 | WBMRAF | 30×40 | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
規格表
| 型式 | − | R | − | G | − | K | ||
| WBMRF4 G−WBMRF4 | − − | R2 R2 | − − | G2 G2 | − − | K3 K3 | (Gねじ) |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 油圧用タイプ | エア用タイプ | ピッチ数 N | R・G・K 総ねじ数 | ￥基準単価 | |||
| Type | 連数 | Rc(PT)，NPT選択 | Rc(PT)，M(並目)，NPT選択 | WBMRF | WBMRAF | |||
| R | G・K | R・G・K | ||||||
| WBMRF WBMRAF | 2 | 1(1/8) 2(1/4) 3(3/8) 1N(NPT1/8) 2N(NPT1/4) 3N(NPT3/8) | 2(1/4) 3(3/8) 4(1/2) 2N(NPT1/4) 3N(NPT3/8) 4N(NPT1/2) | 1(1/8) 2(1/4) 5(M5) 1N(NPT1/8) 2N(NPT1/4) | 0 | 4 | 2,880 | 3,370 |
| 4 | 2 | 6 | 3,300 | 3,760 | ||||
| 6 | 4 | 8 | 3,710 | 4,170 | ||||
型番リスト
- 表示件数:
| 型番 |
材質 |
表面処理 |
ブロックサイズ(mm) |
連数(連) |
ねじサイズ/種類 |
用途 |
図面G部ねじ径NPT選択 [G] |
図面G部ねじ径PT/PF |
図面K部ねじ径NPT選択 [K] |
図面K部ねじ径PT/PF |
図面R部ねじ径NPT選択 [R] |
図面R部ねじ径PT/PF |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
アルミ合金
|
なし
|
-
|
2
|
G（PF）ねじ
|
エア用
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
-
|
4
|
G（PF）ねじ
|
エア用
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
-
|
6
|
G（PF）ねじ
|
エア用
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
-
|
1 ～ 2
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
-
|
2
|
G（PF）ねじ
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
-
|
4
|
G（PF）ねじ
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
-
|
6
|
G（PF）ねじ
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
1/4 [R2N] / 1/8 [R1N]
|
-
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
1/4 [G2N] / 1/8 [G1N]
|
-
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
1/4 [K2N] / 1/8 [K1N]
|
-
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
アルミ合金
|
なし
|
30×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
エア用
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
-
|
1 ～ 5
|
アルミ合金
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
2
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
4
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
1/4 [R2N] / 1/8 [R1N] / 3/8 [R3N]
|
-
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
1/2 [G4N] / 1/4 [G2N] / 3/8 [G3N]
|
-
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
1/2 [K4N] / 1/4 [K2N] / 3/8 [K3N]
|
-
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 | |
[SS400相当] 一般構造用鋼
|
三価クロメート
|
40×40
|
6
|
基本ねじ｛PT,M（並目）ねじ｝
|
油圧用
|
-
|
2 ～ 4
|
-
|
2 ～ 4
|
-
|
1 ～ 3
|
一般構造用鋼
|
三価クロメート
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
2回路タイプのマニホールドです。G(PF)ねじ加工も指定できます
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦SUS304
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜100 | 101〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋5日 | |||
◦一般構造用鋼・アルミ合金
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜100 | 101〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 20% | お見積り | |
| 出荷日 | 通常 | ＋5日 | ＋7日 | |||
納期
●SUS304
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●アルミ合金
| 3 | 日目出荷 |
●一般構造用鋼
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 800円/1本 | PM 8:00迄 | >>こちら |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
エア用マニホールド －２回路タイプ－ＷＢＭＲＡＦシリーズのレビュー
ネジサイズと連数が選択出来るので助かります。
この商品に関連するミスミ ユニット事例
ブロックマニホールドカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
