エア用ブロックマニホールド BMAWシリーズ

エア用ブロックマニホールド BMAWシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる(1件)
通常価格(税別)
 -
税込価格
 -

上下2段での配管が可能ですので、横方向へのスペースを取りません

詳細情報を確認する

規格・仕様:
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

Loading...

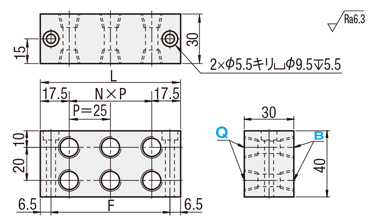

外形図・規格表

エア用ブロックマニホールド BMAWシリーズ:関連画像
ねじ部 JIS B0203 Rc(PT)
* 図面は連数3を選択時のものです。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
Type[ M ]材質[ S ]表面処理最高使用圧力
BTAWアルミ合金1MPa
≒10kgf/cm2以下
BTAWA白アルマイト

規格表

型式QB
BTAW2Q2B2
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc(PT),M(並目)選択LN×PFポート数¥基準単価
Type連数QBBTAWBTAWA
BTAW

BTAWA
15(M5)
1(1/8)
2(1/4)
5(M5)
1(1/8)
2(1/4)
3502242,9403,310
2601×254783,6604,140
3852×2572124,4504,920
41103×2597165,1705,640
51354×25122206,0106,480
61605×25147246,9807,460

型番リスト

型番
環境対応
特性・用途
形状
材質
表面処理
ブロックサイズ(mm)
連数(連)
ねじサイズ/種類
ピッチ P(mm)
ピッチ固定/指定
用途
図面B部ねじ径PT/PF
図面Q部ねじ径PT/PF
材質証明書
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
1
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
2
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
3
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
4
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
5
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
なし
30×40
6
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
-
10

1個

-( - )

3日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
1
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
2
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
3
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
4
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
5
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

RoHS対応(10物質)
該当なし
横貫通穴・縦貫通穴タイプ
アルミ合金
白アルマイト
30×40
6
基本ねじ{PT,M(並目)ねじ}
25
固定タイプ
エア用
1 ~ 5
1 ~ 5
対象
アルミ合金
白アルマイト
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

上下2段での配管が可能ですので、横方向へのスペースを取りません

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量スライド価格 [ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜2021~
値引率基準単価5%20%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●アルマイトなし

 3 日目出荷

●白アルマイト品

 5 日目出荷
    ご注文締切

ストークB

3日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
上下2段での配管が可能ですので、
横方向へのスペースを取りません。
[ ! ]Q・Bは( )の前の1・2・5でご指定ください。
[ ! ]連数6の場合のみ、L/2の位置にもM5ボルト穴があります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
