油圧用ブロックマニホールド　－高圧タイプ－

油圧用ブロックマニホールド　－高圧タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

高圧タイプの油圧用ブロックマニホールドです。G(PF)ねじ加工も指定できます

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定48件の候補があります。

Loading...

外形図・規格表

油圧用ブロックマニホールド　－高圧タイプ－:関連画像

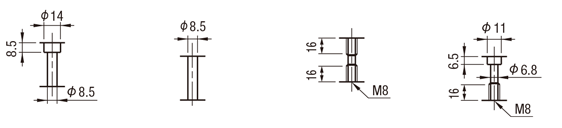

●取付穴形状変更

ザグリ穴（ZA）

通し穴（NA）

タップ穴（T）

ザグリタップ穴（ZT）


油圧用ブロックマニホールド　－高圧タイプ－:関連画像
ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1 互換性有
[ ! ]取付穴形状を自由にお選び頂けます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外径寸法公差、M8のめねじ深さ公差は除く。
Type[ M ]材質[ S ]表面処理最高使用圧力
BMAH一般構造用鋼三価クロメート34.5MPa
≒350kgf/cm2以下

規格表

型式−Q−R−S

Type 取付穴 連数
BMAH ZT 4−Q2−R2−S2
G−BMAH ZT 4−Q2−R2−S2(Gねじ)
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc(PT)選択Pピッチ数
N		Q・R・S
総ねじ数		￥基準単価
Type取付穴形状選択連数Q・R・S
BMAHZA(ザグリ)
NA(通し穴)
T(タップ)
ZT(ザグリタップ)		11(1/8)
2(1/4)
3(3/8)
4(1/2)		50034,810
2165,340
3296,250
43126,920
54157,680
65188,260
[ ! ]型式の前に＂Gー＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMAH）注文方法は注文例をご確認ください。
[ ! ]Q・R・Sは（　）の前の1・2・3・4でご指定ください。
[ ! ]連数6の場合のみL/2の位置にも取り付け穴があります。

型番リスト
