エア用ブロックターミナル　ブロック角１０×１５　－省スペースタイプ－

エア用ブロックターミナル　ブロック角１０×１５　－省スペースタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】・省スペースタイプのマニホールドです。【材質】・アルミ合金です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定24件の候補があります。

Loading...

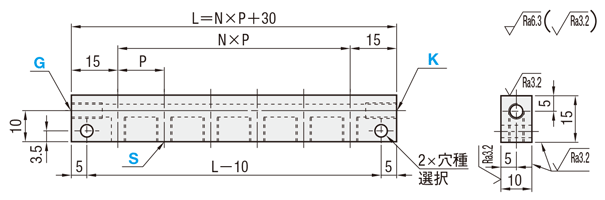

外形図・規格表

エア用ブロックターミナル　ブロック角１０×１５　－省スペースタイプ－:関連画像

●取付穴形状変更

通し穴（NA）

タップ穴（T）


＊ 図面は連数6を選択時のものです。
[ ! ]取付穴形状は自由にお選び頂けます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
Type[ M ]材質[ S ]表面処理最高使用圧力
SBMAアルミ合金−1MPa
≒10kgf/cm2以下
SBMAA白アルマイト

規格表

型式−S−G−K

Type 取付穴 連数
SBMAA T 4−S3−G3−K3
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M(並目)選択Pピッチ数
N		S・G・K
総ねじ数		￥基準単価
Type取付穴形状選択連数S・G・KSBMASBMAA
SBMA

SBMAA		NA(通し穴)
T(タップ)		13(M3)
5(M5)		15031,6102,090
2141,9102,490
3252,2602,960
4362,5303,220
5472,6803,490
6583,0103,550
[ ! ]S・G・Kは（　）の前の3・5でご指定ください。
[ ! ]Nはピッチの数を表します。

型番リスト

表示件数:
  1. 1
型番
表面処理
連数(連)
取付穴形状変更
ねじ径選択 [G] 3(M3) 5(M5)
ねじ径選択 [K] 3(M3) 5(M5)
ねじ径選択 [S] 3(M3) 5(M5)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
白アルマイト
1
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
2
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
3
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
4
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
5
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
6
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
1
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
2
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
3
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
4
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
5
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

白アルマイト
6
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
白アルマイト
10

1個

-( - )

5日目

なし
1
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
2
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
3
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
4
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
5
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
6
NA(通し)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
1
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
2
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
3
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
4
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
5
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

なし
6
T(タップ)
3 ～ 5
3 ～ 5
3 ～ 5
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・省スペースタイプのマニホールドです。【材質】・アルミ合金です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜2021～
値引率基準単価5%20%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●アルマイトなし

 3 日目出荷

●白アルマイト品

 5 日目出荷
    ご注文締切
急

ストークB

3日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
