継手付ブラケット　ソケットタイプ　１段

継手付ブラケット　ソケットタイプ　１段

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 継手付ブラケット　ソケットタイプ　１段
  • 継手付ブラケット　ソケットタイプ　１段
評価 4.4平均満足度4.4 この商品のレビューをみる（5件）
通常価格(税別)
 -
税込価格
 -

【特長】・継手つきのブラケットのソケットタイプです。・表面処理は、三価クロメー...

詳細情報を確認する

(i)ご注意

  • 写真はイメージです。ソケットの位置・数量を下記よりご選定ください
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定48件の候補があります。

Loading...

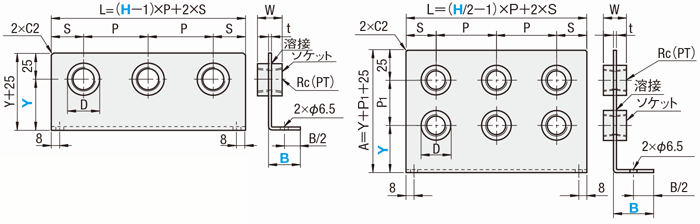

外形図・規格表

●1段タイプ

●2段タイプ

継手付ブラケット　ソケットタイプ　１段:関連画像
ねじ部　JIS　B0203　R（PT）
＊1段タイプの図面はソケット数3、2段タイプの図面はソケット数6の時のものです。

Type[ M ]材質[ S ]表面処理最高使用圧力
1段タイプ2段タイプブラケットソケット
TGLBTGLBWSPCCS25C三価クロメート1MPa≒10kgf/cm2以下
TGLBSTGLBWSSUS304DSUS304−



規格表

型式−H−Y−B
TGLB3
TGLBW3		−
−		2
4		−
−		Y60
Y60		−
−		B40
B40
■1段タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ソケット数
H		YBRc
(PT)		PSDWtTGLB ￥基準単価TGLBS ￥基準単価
TypeNo.TGLBTGLBSTGLBTGLBSH1H2H3H4H1H2H3H4
TGLB
TGLBS		11
2
3
4		40
50
60
70		30

40		1/8302019152223SPCC
2.3
SUS304D
2.0		1,4601,9802,4802,8602,0702,7803,6204,260
21/44025221925291,4902,0202,5202,9102,1002,8203,6904,340
33/8282228301,5202,0802,6303,0502,1302,8703,7504,410
■2段タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ソケット数
H		YBRc
(PT)		PP1SDWtTGLBW ￥基準単価TGLBWS ￥基準単価
TypeNo.TGLBWTGLBWSTGLBWTGLBWSH2H4H6H8H2H4H6H8
TGLBW
TGLBWS		12
4
6
8		40
50
60
70		30
40
50		1/830302019152223SPCC
2.3
SUS304D
2.0		2,4303,3004,1204,7503,4304,6205,7506,770
21/4404025221925292,4803,3504,1904,8303,4904,6905,8506,890
33/8282228302,5303,4504,3605,0003,5404,7705,9507,000

型番リスト

表示件数:
