継手付ブラケット　ワンタッチ継手タイプ

継手付ブラケット　ワンタッチ継手タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 継手付ブラケット　ワンタッチ継手タイプ
  • 継手付ブラケット　ワンタッチ継手タイプ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・継手つきのブラケットです。・ワンタッチ継手つきです。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定60件の候補があります。

Loading...

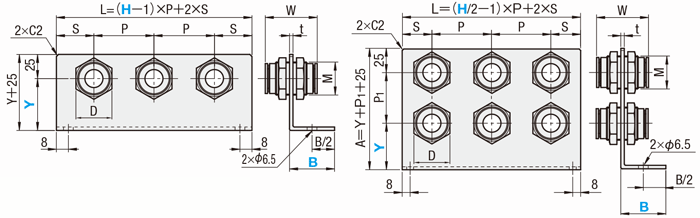

外形図・規格表

●1段タイプ

●2段タイプ

継手付ブラケット　ワンタッチ継手タイプ　１段:関連画像

＊1段タイプの図面は継手数3、
2段タイプの図面は継手数6の時のものです。


Typeブラケットワンタッチ継手
1段タイプ2段タイプ[ M ]材質[ S ]表面処理[ M ]材質
−TGLCWSPCC三価クロメートC3604(リング部：PBT)
TGLCS−SUS304D−SUS303(リング部：PBT)



規格表

型式−H−Y−B
TGLCS4
TGLCW6		−
−		2
4		−
−		Y40
Y50		−
−		B30
B40
■仕様
使用可能流体圧縮空気水
使用温度範囲−5〜60℃5〜40℃
最高使用圧力1MPa0.3MPa
使用真空圧力−100kPa−
[ ! ]使用流体として水をご使用の場合には、チューブにソフトチューブ用インサート（こちら）を挿入してご使用してください。
■1段タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ワンタッチ継手数
H		YBPSDWねじサイズ
M×ピッチ		有効断面積
(mm2)		t￥基準単価
TypeNo.H1H2H3H4H5H6
TGLCS41
2
3
4
5
6		40
50
60
70		30

40		28141432.6M12×14.32.03,5906,2707,5309,63011,73013,700
6341717M14×112.73,7206,5207,83010,04012,23013,990
8381919M16×123.43,8406,5308,00010,24012,47014,230
