真空配管用継手 センターリング－アウター付－
- 規格変更
- 当日出荷可能
- 通常価格(税別)
- 1,690円 ～ 2,970円
- 税込価格
- 1,859円 ～ 3,267円
【特長】・アウターリング付の、はめ合わせしやすいタイプです。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- センターリング種類：
- アウターリング付センターリング
-
- 規格：
- NW/KF規格
-
- 同径・異径：
- 同径
-
- 材質：
- ステンレス
-
- 材質詳細：
- リング：SUS304／Oリング：ふっ素ゴム
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
最高使用温度150℃
Oリング ： ふっ素ゴム
規格表
| 型式 |
| FRNWR25 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | C | ￥基準単価 | |
| Type | No. | 1〜10コ | |||
| FRNWR | 16 | 17 | 16 | 32.4 | 1,590 |
| 25 | 26 | 24 | 42 | 2,020 | |
| 40 | 41 | 39 | 56.4 | 2,100 | |
| 50 | 52 | 50 | 70.2 | 2,800 | |
[ ! ]表示数量超えはWOSにてご確認ください。
型番リスト
Loading...
詳細情報
基本情報
【特長】・アウターリング付の、はめ合わせしやすいタイプです。
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
センターリングはOリングの脱落防止や変形を抑制します。

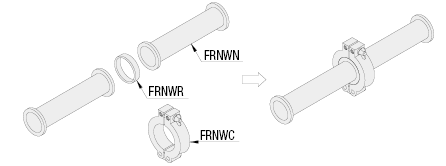

使用例
■特長
超高真空装置の補助排気系・荒引き系の高真空装置に使用される配管部品です。
ISO・KFに適合した工具を使わずに頻繁に着脱できるNW（KF）フランジタイプの配管部品です。
■仕様
寸法と外形はISO2861/1－1974・JISB8365：1988に準拠しております。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
