フレキシブルホース　高圧タイプ

フレキシブルホース　高圧タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 3.3平均満足度3.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・耐熱性・耐圧性に優れたフレキシブルホースの高圧タイプです。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定5件の候補があります。

Loading...

外形図・規格表

外形図

 

 

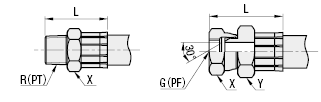

■かしめ金具形状

A形状

B形状


Type[ M ] 材質[ ! ]使用流体使用温度範囲最高使用圧力
ホースかしめ金具シール部
HOSLTRSUS304SUS304シリコンゴム蒸気、水、油、空気、ガス−50〜280℃
(蒸気：150℃以下)		規格表内参照
[ ! ]エアコン用冷媒等は使用できません。
[ ! ]トリクロルエタン（芳香族系）は使用できません。
[ ! ]燃料油系は使用できません。

規格表

型式−ホース長さ−L形状−R形状
HOSLTR8A−1.0−LA−RB
■ホース寸法表
ホ−ス
呼び内径		内径最小曲げ半径
(mm)		[ ! ]最高使用圧力
(MPa)
8A7.0256.4
10A10.5306.4
15A13.2354.4
20A19.2403.4
25A25.5503.4
[ ! ]気体の場合、使用圧力1.5MPa未満。
■かしめ金具寸法表
ホ−ス
呼び内径		R(PT)
G(PF)		A形状B形状
X(二面幅)LX(二面幅)Y(二面幅)L
8A1/41736171941
10A3/81938192243
15A1/22245222749
20A3/43064303668
25A13668364172
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホ−ス長さ
指定0.1m単位		L
左かしめ
形状		R
右かしめ
形状		ホ−ス内径
(mm)		￥基準単価
Typeホ−ス
呼び内径		ホ−ス
単価/m		かしめ
プラス料金
HOSLTR8A0.3〜5.0LA
LB		RA
RB		7.06,15011,030
10A10.55,39011,180
15A13.26,30013,130
20A19.210,33025,460
25A25.515,19035,770
[ ! ]ホース長さはかしめ金具を含めた全長になります。
■かしめ金具の構造（B形状）

・A形状は、継手ナット(X)とホースが一体構造

取り付け方法

誤正
無理な弯曲での使用はチューブの寿命を著しく縮めます。関連画像1_取り付け方法×小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。関連画像6_取り付け方法○
連続的に屈曲する箇所は、特に注意が必要です。関連画像2_取り付け方法×弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。関連画像7_取り付け方法○
連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。関連画像3_取り付け方法×ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。関連画像8_取り付け方法○
チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。関連画像4_取り付け方法×回転ジョイントを取り付けて、チューブをねじらないようにしてください。関連画像9_取り付け方法○
チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。関連画像5_取り付け方法×チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。関連画像10_取り付け方法○

使用例

配管の芯がズレていても、簡単に取り付け可能
フレキシブルホース　中圧タイプ 関連画像1_使用例
振動の発生する機器の振動吸収に
フレキシブルホース　中圧タイプ 関連画像2_使用例

曲げて使って、工事の省力化
フレキシブルホース　中圧タイプ 関連画像3_使用例
動きのある装置の配管に
フレキシブルホース　中圧タイプ 関連画像4_使用例


製品比較情報

商品名（本商品）高圧タイプ中圧タイプ低圧（無溶接）タイプ PTメス・PTメスフレキシブルふっ素樹脂ホース低圧（無溶接）タイプフレキシブルチューブフレキシブルふっ素樹脂ホース 柔軟タイプ
商品画像関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報
ホース材質ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ふっ素樹脂ステンレス（SUS304）ステンレス（SUS304）ふっ素樹脂
使用流体蒸気 / 水 /
油 / 空気		蒸気 / 水 /
油 / 空気		蒸気 / 水 /
ガス / 油 / 空気		水 / 空気 / 溶剤蒸気 / 水 /
油 / 空気		水水 / 空気 / 溶剤
内径 d（φ）7 ～ 25.57.2 ～ 52.617 ～ 56.44.8 ～ 7.910.5 ～ 25.212 ～ 154 ～ 11
最高使用圧力
（MPa）		3.4 ～ 6.42117 ～ 20.511.752 ～ 3
ブレードありありありありありなしあり
最小曲げ半径
（mm）		25 ～ 4525 ～ 14060 ～ 14051 ～ 10235 ～ 8040 ～ 6020 ～ 30
接続部材質ステンレスステンレスステンレス /
スチール		ステンレス /
スチール		ステンレス /
スチール		ステンレスステンレス

注意・禁止事項

  • ホース内部は洗浄可能です。
  • ねじれが加わるとすぐに割れてしまうことがあります。

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外の指定寸カットなど、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
内径(mm)
最高使用圧力（範囲）(MPa)
金具種類 L
金具種類 R
最高使用圧力(MPa)
最小曲げ半径(mm)
ホース長さ(m)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
7.0
5.1～
A形状 / B形状
A形状 / B形状
6.4
25
0.3 ～ 5

1個

-( - )

3日目

一部当日出荷可能

10.5
5.1～
A形状 / B形状
A形状 / B形状
6.4
30
0.3 ～ 5

1個

-( - )

3日目

一部当日出荷可能

13.2
3.1～5.0
A形状 / B形状
A形状 / B形状
4.4
35
0.3 ～ 5

1個

-( - )

3日目

一部当日出荷可能

19.2
3.1～5.0
A形状 / B形状
A形状 / B形状
3.4
40
0.3 ～ 5

1個

-( - )

3日目

一部当日出荷可能

25.5
3.1～5.0
A形状 / B形状
A形状 / B形状
3.4
45
0.3 ～ 5

1個

-( - )

3日目

一部当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・耐熱性・耐圧性に優れたフレキシブルホースの高圧タイプです。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜2021～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/mのみ適用となります。
＜価格計算例＞
HOEMF8Aー1.5ーLAーRBの場合
ホース単価/0.1m：280
280×15＋2,200＋800＝7,200
1円単位切り捨てで、7,200円となります。

納期

 3 日目出荷
ご注文締切
急ストークT当日出荷1,000円/1本正午迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ ! ]HOSLTRのみストーク適用

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■使用用途
・雰囲気温度の高い場所の配管（蒸気等）。
・温度変化によるパイプの伸びを変異吸収する配管。
■特長
・耐熱性・耐圧性に非常に優れています。
■注意
・ホースを動かし続ける箇所での使用は避けてください。
