フレキシブルふっ素樹脂ホース

フレキシブルふっ素樹脂ホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・耐熱・耐薬品性に優れたフレキシブルふっ素樹脂ホースです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

外形図

■かしめ金具形状
A形状B形状C形状

[ ! ]継手ナット(B)とホースは一体構造
[ ! ]袋ナット(B1)とホースは別々に回転
B形状：めねじオスシート　　
[ ! ]袋ナット(B1)とホースは別々に回転
C形状：めねじメスシート　　
[ ! ]袋ナットの締付トルクデータのご用意はございません。
Type[ M ]材質[ S ]表面処理使用流体使用温度範囲
ホースホース補強層かしめ金具かしめ金具
HOSFRふっ素樹脂
(PTFE)		SUS304SS400三価クロメート蒸気 / 水 / ガス / 空気 / 溶剤－54～232℃
（蒸気　198℃）
HOSFRSSUS304−
[ ! ]油、水素ガスは使用不可。

製品仕様

■特長
・耐熱性・耐薬品性に優れています。
・接着剤や塗料等の粘着性の高い流体にも適しています。
■ホース仕様表
ホース
呼び内径		最高使用圧力
(MPa)		最小破壊圧力
(MPa)		最小曲げ半径
(mm)		概略重量
(g/m)
420.582.051105
620.582.076120
817.068.0102145

注意・禁止事項

  • 同一のホースでスチームと水、スチームと窒素の交互使用は避けてください。
  • 自立での固定はできません。
  • かしめ金具B形状はナット部分が回転します。

規格表

型式−ホース長さ−L形状−R形状
HOSFR6−1.0−LA−RB
■かしめ金具寸法表
ホース
呼び内径		R(PT)
G(PF)		A形状B形状C形状
B(二面幅)LB1(二面幅)B2(二面幅)LB1(二面幅)B2(二面幅)L
41/41743191748191748
61/41743191748191748
83/81948221953221953
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホース長さ
指定0.1m単位		L
左かしめ形状		R
右かしめ形状		ホース内径
(mm)		ホース外径
(mm)		￥基準単価
Typeホース
呼び内径		ホース単価/m両側かしめ金具プラス料金
HOSFRHOSFRS
HOSFR
HOSFRS		40.3〜20.0LA
LB
LC		RA
RB
RC		4.87.75,1806,01010,440
66.49.56,1006,24010,770
87.910.97,0906,80011,660

取り付け方法

誤正
無理な弯曲での使用はチューブの寿命を著しく縮めます。関連画像1_取り付け方法×小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。関連画像6_取り付け方法○
連続的に屈曲する箇所は、特に注意が必要です。関連画像2_取り付け方法×弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。関連画像7_取り付け方法○
連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。関連画像3_取り付け方法×ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。関連画像8_取り付け方法○
チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。関連画像4_取り付け方法×回転ジョイントを取り付けて、チューブをねじらないようにしてください。関連画像9_取り付け方法○
チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。関連画像5_取り付け方法×チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。関連画像10_取り付け方法○

使用例

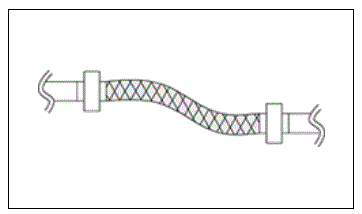

配管の芯がズレていても、簡単に取り付け可能
フレキシブルホース　中圧タイプ 関連画像1_使用例
振動の発生する機器の振動吸収に
フレキシブルホース　中圧タイプ 関連画像2_使用例

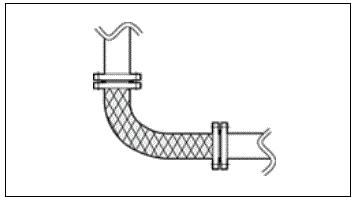

曲げて使って、工事の省力化
フレキシブルホース　中圧タイプ 関連画像3_使用例

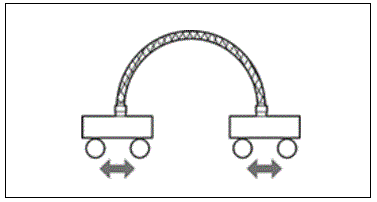

動きのある装置の配管に
フレキシブルホース　中圧タイプ 関連画像4_使用例


製品比較情報

商品名（本商品）フレキシブルふっ素樹脂ホース高圧タイプ中圧タイプ低圧（無溶接）タイプ PTメス・PTメス低圧（無溶接）タイプフレキシブルチューブフレキシブルふっ素樹脂ホース 柔軟タイプ
商品画像関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報
ホース材質ふっ素樹脂ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ふっ素樹脂
使用流体水 / 空気 / 溶剤蒸気 / 水 /
油 / 空気		蒸気 / 水 /
油 / 空気		蒸気 / 水 /
ガス / 油 / 空気		蒸気 / 水 /
油 / 空気		水水 / 空気 / 溶剤
内径 d（φ）4.8 ～ 7.97 ～ 25.57.2 ～ 52.617 ～ 56.410.5 ～ 25.212 ～ 154 ～ 11
最高使用圧力
（MPa）		17 ～ 20.53.4 ～ 6.42111.752 ～ 3
ブレードありありありありありなしあり
最小曲げ半径
（mm）		51 ～ 10225 ～ 4525 ～ 14060 ～ 14035 ～ 8040 ～ 6020 ～ 30
接続部材質ステンレス /
スチール		ステンレスステンレスステンレス /
スチール		ステンレス /
スチール		ステンレスステンレス

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
内径(mm)
外径(φ)
金具種類 L
金具種類 R
金具材質
最高使用圧力(MPa)
最小曲げ半径(mm)
ホース長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4.8
7.7
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SS400
20.5
51
0.3 ～ 20
-

1個

-( - )

3日目

一部当日出荷可能

6.4
9.5
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SS400
20.5
76
0.3 ～ 20
-

1個

-( - )

3日目

一部当日出荷可能

7.9
10.9
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SS400
17.0
102
0.3 ～ 20
-

1個

-( - )

3日目

一部当日出荷可能

4.8
7.7
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SUS304
20.5
51
0.3 ～ 20
-

1個

-( - )

3日目

一部当日出荷可能

6.4
9.5
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SUS304
20.5
76
0.3 ～ 20
10

1個

-( - )

3日目

一部当日出荷可能

7.9
10.9
A形状 / B形状 / C形状
A形状 / B形状 / C形状
SUS304
17.0
102
0.3 ～ 20
10

1個

-( - )

3日目

一部当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・耐熱・耐薬品性に優れたフレキシブルふっ素樹脂ホースです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜910〜2021～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
＜価格計算例＞
HOSFR6−2.5−LA−RBの場合
ホース単価/m：5,810
5,810×2.5＋5,940＝20,465
1円単位切り捨てで、20,460円となります。

納期

 3 日目出荷
ご注文締切
急ストークT当日出荷1,000円/1本正午迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
