ミスミ

耐熱ダクトホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-025-2021

一部当日出荷可能

評価 3.6平均満足度3.6 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

【特長】・耐熱仕様のダクトホースです・カットサービスに対応しています

詳細情報を確認する

種類：

ホース
カットサービス対応：

あり
カフスの有無：

なし

(i)ご注意

HOTDK50は部材入手が困難となり、注文を停止しております。再開時期は未定です。代替品は、HOTDL50となります。仕様の違いはカタログをご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。

型番

未確定34件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

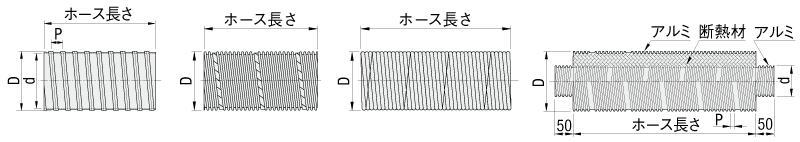

外形図

HOCTD
HOTD
HOTDS
HOTDH

HOTDK

HOTDL

HOTDA

製品仕様

Type	用途	[ M ]材質		使用温度範囲 (℃)	伸縮性	気密性
Type	用途	本体	その他	使用温度範囲 (℃)	伸縮性	気密性
HOCTD	低発塵タイプ	アルミポリエステルクロス	補強芯:亜鉛メッキ	−20～130℃	無し	無し
HOTD	耐熱タイプ	特殊コーティングガラスクロス	補強芯:SUS304	−20～250℃	有り
HOTDS	耐熱タイプ	アルミガラスクロス	補強芯:SPCC(亜鉛メッキ)	−20～180℃	有り
HOTDH	耐熱タイプ	SUS304	補強芯:SUS304	30～450℃	無し
HOTDK	耐熱タイプ	SUS304	補強芯:SUS304	－40～600℃	無し
HOTDL	耐熱タイプ	SUS304	−	－40～650℃	無し
HOTDA	耐熱･保温タイプ	アルミ	補強芯:ガラスファイバー	−30～200℃	無し

仕様・概要

■HOTDSの特長・用途（固定配管用）		■HOTDの特長・用途（自由配管用）		■HOTDHの特長・用途（固定配管用）		■HOTDAの特長・用途（固定配管用）
伸縮が自在で、自由な角度・方向に固定できます。（繰り返しの伸縮は避けてください。）アルミガラスクロスシートは難燃性に優れています。（防炎1級合格品）ホースに気密性はありません。		伸縮が自在で、収納・保管・輸送も容易です。使用の特殊コーティングガラスクロスは耐屈曲性・難燃性に優れています。（防炎1級合格品）ホースに気密性はありません。		固定配管用ですが曲部を作ることができます。（繰り返しの伸縮は避けてください。）ホースに気密性はありません。		取付後の保温作業が不要のため工期短縮になります。

[ ! ]ホース長さは、ホースを伸ばし引張り荷重の掛からない状態での長さになります。（許容圧力とは、設計上許容できる最大圧力です。許容減圧力とは、常温下でホースに加えることができる最大の負圧力です。また、ホース単体での性能であるため目安として参照願います。）

[ ! ]取付にはホースバンドを1ヶ所につき2本締めてご使用ください。
[ ! ]耐熱用カフスはお取り扱いしておりません。

規格表

型式	−	ホース長さ
HOTDK50	−	3.2

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ホ−ス長さ指定0.1m単位	ホ−ス内径(参考) (mm)	D	P	許容圧力範囲 (MPa)	許容減圧力(常温時) (kPa)	参考重量 (g/m)	許容曲げ半径 (mm)	￥基準単価　ホ−ス単価/m
Type	No.	ホ−ス長さ指定0.1m単位	ホ−ス内径(参考) (mm)	D	P	許容圧力範囲 (MPa)	許容減圧力(常温時) (kPa)	参考重量 (g/m)	許容曲げ半径 (mm)	1〜5本
HOCTD (低発塵タイプ)	50	0.5〜5	51	54.5	20	0～0.007	−8.5	370	120	4,940
	75		76	80	20		−7	530	160	6,930
	100		102.5	106	23		−6.5	640	210	7,980
	125		127.5	131			−6.5	770	250	9,350
	150		152	155			−6	945	300	11,030
HOTD (耐熱250℃タイプ)	50	0.5～5	51	54.5	20	0～0.007	−8.5	360	110	15,940
	65		67	71.5			−8	480	140	21,200
	75		76	80			−7	525	160	28,760
	90		91	94.5	23		−6.5	545	190	29,420
	100		102.5	106			−6.5	635	210	31,060
	125		127.5	131.0			−6.0	770	250	32,770
	150		152.5	155.5			−4.0	910	280	39,300
HOTDS (耐熱180℃タイプ)	50	0.5～5	51	54.5	20	0～0.007	−8.5	405	110	9,560
	65		67.5	71.5			−8.0	520	140	10,840
	75		76.0	80.0			−7.0	580	160	12,290
	90		91.0	95.0	23		−7.0	630	190	13,180
	100		102.5	106.0			−6.5	720	210	14,180
	125		127.5	131.0			−6.5	860	250	15,930
	150		152.0	155.5			−6.0	1050	280	20,180
HOTDH (耐熱450℃タイプ)	50	0.5～2	52.5	56	20	0～0.007	−10.5	365	170	20,340
	65		67	71.5			−10	460	210	25,620
	75		76	80			−10	525	240	31,160
	90		91.5	95	23		−9	570	290	34,020
	100		102.5	106			−8	635	320	35,350
	125		127.5	131.0			−7.0	780	380	41,540
	150		152.5	155.0			−6.5	930	420	46,850
HOTDK (耐熱600℃タイプ)	50	0.5～4	51.2	56.8	−	0.054	−54	220	75	9,230
	65		66.2	71.8		0.041	−41	280	98	10,860
	75		76.2	81.8		0.036	−36	320	113	11,940
	80		81.2	86.8		0.034	−34	340	120	12,480
	100		101.7	107.3		0.027	−27	420	200	15,200
HOTDL (耐熱650℃タイプ)	50	0.5～4	50.8	56	-	0.015	−15	400	100	19,390
HOTDA (断熱・保温タイプ)	50	0.5～2	50.9	107	4.1	0～0.009	−9	470	200	12,980
	75		75.9	132		0～0.007	−7.2	590	300	15,510
	100		101.4	157		0～0.006	−6	720	400	16,800

[ ! ]表示数量超えはWOSにてご確認ください。

製品比較情報

商品名	（本商品）耐熱ダクトホース	軽量タイプ・伸縮タイプ	アルミタイプ	自在タイプ	耐磨耗静電防止タイプ	耐油タイプ	非塩ビタイプ
商品画像
材質	アルミ / 特殊コーティングガラス / ステンレス	ポリプロピレン / PVC	アルミ	ポリプロピレン	ポリプロピレン	PVC	ポリプロピレン
特性	難燃性 / 耐熱性 / 低発塵	標準	標準	標準	耐摩耗性 / 耐寒性	耐油性	標準 / 静電性
内径 d（φ）	50.9 ～ 152	35 ～ 152.4	39 ～ 150	75 ～ 100	38 ～ 152.4	76.4 ～ 152.4	38 ～ 152.4
外径 D（φ）	54.5 ～ 157	42 ～ 164.8	45 ～ 155.7	82.4 ～ 107.4	46.8 ～ 166.2	86.4 ～ 164.8	45 ～ 164
使用流体	薬品 / 空気 / 火花	空気	空気	空気	粉体 / 粒体 / 空気 / 紙屑	空気 / オイルミスト	空気
最高許容圧力（常温以下）（MPa）	0.006 ～ 0.027	0.002 ～ 0.06	0.02	0.001	0.03	0.04	0.04

周辺部品

商品名	取付フランジ	集塵フード	カフス	ダンパ	マニホールド	フランジ	ホースバンド
商品画像

商品名	耐熱ダクトホース用異種管継手	耐熱ダクトホース用ニップル	シリカクロス（綾織り）
商品画像

型番リスト

表示件数:

型番	環境対応	特性・用途	内径d(φ)	外径D(φ)	ホース材質	詳細材質	使用温度範囲(℃)	許容曲げ半径(mm)	使用流体	最高許容圧力(常温以下)(MPa)	呼び	ホース長さ(m)	材質証明書	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HOCTD50-[0.5-5/0.1]

1個

-( - )

5日目

HOCTD75-[0.5-5/0.1]

1個

-( - )

5日目

HOCTD100-[0.5-5/0.1]

1個

-( - )

3日目

HOCTD125-[0.5-5/0.1]

1個

-( - )

3日目

HOCTD150-[0.5-5/0.1]

1個

-( - )

3日目

HOTD50-[0.5-5/0.1]

1個

-( - )

5日目

HOTD65-[0.5-5/0.1]

1個

-( - )

3日目

HOTD75-[0.5-5/0.1]

1個

-( - )

5日目

HOTD90-[0.5-5/0.1]

1個

-( - )

3日目

HOTD100-[0.5-5/0.1]

1個

-( - )

5日目

HOTD125-[0.5-5/0.1]

1個

-( - )

3日目

HOTD150-[0.5-5/0.1]

1個

-( - )

3日目

HOTDA50-[0.5-2/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDA75-[0.5-2/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDA100-[0.5-2/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDH50-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH65-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH75-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH90-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH100-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH125-[0.5-2/0.1]

1個

-( - )

5日目

HOTDH150-[0.5-2/0.1]

1個

-( - )

5日目

HOTDK65-[0.5-4/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDK75-[0.5-4/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDK80-[0.5-4/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDK100-[0.5-4/0.1]

1個

-( - )

3日目

一部当日出荷可能

HOTDL50-[0.5-4/0.1]

1個

-( - )

5日目

HOTDS50-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS65-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS75-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS90-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS100-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS125-[0.5-5/0.1]

1個

-( - )

3日目

HOTDS150-[0.5-5/0.1]

1個

-( - )

3日目

基本情報

【特長】
・耐熱仕様のダクトホースです
・カットサービスに対応しています

(i)ご注意

HOTDK50は部材入手が困難となり、注文を停止しております。再開時期は未定です。代替品は、HOTDL50となります。仕様の違いはカタログをご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。

納期・価格

納期

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品耐熱ダクトホース	ダクトホース　耐油タイプ	ダクトホース　アルミタイプ	ダクトホース　透明タイプ	ダクトホース　自在タイプ	ダクトホース　帯電防止タイプ	ダクトホース　耐屈曲タイプ	ダクトホース　非塩ビタイプ	ダクトホース　軽量タイプ・伸縮タイプ	ダクトホース　耐磨耗静電防止タイプ	TAC耐熱ダクトMD-25（自由配管）	TAC耐熱ダクトMD-18（固定配管）	TAC耐熱ダクトMD-45（固定配管）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	東拓工業	東拓工業	東拓工業
通常価格	-	-	2,180円～	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目～当日出荷可能	3日目当日出荷可能	在庫品1日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	3日目当日出荷可能	6日目～	6日目～	6日目～
種類	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース	ホース
カットサービス対応	あり	あり	あり	なし	あり	なし	なし	あり	あり	あり	-	-	-
カフスの有無	なし	なし	なし	なし（ホース本体のみ）	なし	なし（本体のみ）	-	-	-	-	-	-	-

back next

耐熱ダクトホースのレビュー

評価 3.6 平均満足度：3.6 5件のレビュー

星５

20%
星４

20%
星３

60%
星２

0%
星１

0%

レビューを書く

実験設備付帯の温風排気用配管として使っています

評価 3.0満足度：3.02019/05/14

然程の高熱流体ではありませんが、安全サイドに立って耐熱仕様のこちらの商品を採択しています。1年の利用実績で、何の問題もありませんが特質の商品というわけではないので、可も無く不可も無くといったところです。

もっと読む閉じる

3人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

熱風発生器のダクトとして

評価 4.0満足度：4.02022/05/06

耐熱温度の要求が高く市販で600℃耐熱のものがなかなか見つかりませんでした。ミスミのラインナップは充実しており切り売り対応もできるので助かってます。

もっと読む閉じる

0人が参考にしています。

製品に使用しています

評価 3.0満足度：3.02021/10/13

顧客より設計を含めて製作を依頼された生産設備装置のダクトとして使用しています。普通ホースバンドで固定しますが、注意しないと漏れが発生します。普段からミスミのネットカタログを見ていて仕様にあった商品を選択して注文しています。

もっと読む閉じる

0人が参考にしています。

新規生産設備に使用しています

評価 3.0満足度：3.02021/10/13

自社内で溶接職場に追加で新規に製作した生産設備に使用しています。溶接時のヒュームを集塵するためこの商品とダクトホース・アルミダクトホース用配管部品　レデューサとを組合せて使っています。耐熱ダクトホースが欲しかったのでミスミから購入しました。

もっと読む閉じる

0人が参考にしています。

排気ダクトとして

評価 5.0満足度：5.02019/07/09

耐熱性能他、使い勝手も良好で、この商品自体には満足度が高くリピート利用しています。得意先様フィールド機器にて循環エアー（温度調節後、高温）の排気ダクトとして使用しています。ダクトジョイント部のバリエーションに若干の物足りなさを感じており、更なる拡充を希望します（ホースの品質が良好なので、用途の幅を広げたいため）。

もっと読む閉じる

0人が参考にしています。

5件全て見る
