低圧用ねじ込み継手　同径　プラグ

低圧用ねじ込み継手　同径　プラグ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 価格改定
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（23件）
通常価格(税別)
150円 ～ 1,300円
税込価格
165円 ～ 1,430円

【接続種類】ねじ（端末）【接続形状】プラグ【材質】SCS13A、SWCH10R...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク検知付エアブロー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定30件の候補があります。

Loading...

外形図・規格表


低圧用ねじ込み継手　同径　プラグ:関連画像
■シールコーティング無し
Typeサイズ（A）[ M ] 材質[ S ] 表面処理
SGPPP
6 8 10
SWCH10R三価クロメート
SGPPP
15 20 32 40 50
FCMB 275-5溶融亜鉛メッキ
SUPPP
－
SCS13A−
■シールコーティング付
Type[ M ]材質[ S ]表面処理
SGCPPFCMB270溶融亜鉛メッキ
SUCPPSCS13A－
[ ! ]耐熱温度：150℃


規格表

■シールコーティング無し
型式
SGPPP20A
■シールコーティング付
型式
SGCPP20A
■シールコーティング無し
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

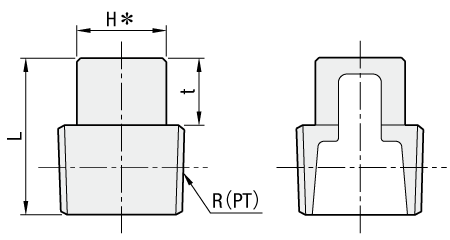

型式R
(PT)		対辺
H		tLSGPPPSUPPP
TypeNo.SGPPPSUPPP￥基準単価￥スライド単価￥基準単価￥スライド単価
1〜9コ10〜30コ1〜19コ20〜50コ
SGPPP
SUPPP		6A1/8771616130120170150
8A1/4981919140120180140
10A3/81292121130120210160
15A1/214102625140110320230
20A3/417112928160140400320
25A119123131190150560440
32A1 1/423133535280240710600
40A1 1/226143636350280820680
50A2321541414604201,1601,040
＊H部の形状 No.6A〜50A＝4角
[ ! ]表示数量超えはWOSにてご確認ください。
■シールコーティング付
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式R
(PT)		対辺
H		tLSGCPPSUCPP
TypeNo.SGCPPSUCPP￥基準単価￥スライド単価￥基準単価￥スライド単価
1～9コ10～30コ1～19コ20～50コ
SGCPP
SUCPP		6A1/8771616400360380340
8A1/4981919260240360320
10A3/81292121280250450400
15A1/214102625320280510460
20A3/417112928430390770680
25A119123131630570860680
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:
  1. 1
型番
特性・用途
ねじの呼び1
材質
詳細材質
表面処理
使用流体
シールコーティング
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
1/8B(6A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

450円( 495円 )

在庫品1日目

当日出荷可能

該当なし
1/4B(8A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

該当なし
3/8B(10A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

310円( 341円 )

在庫品1日目

当日出荷可能

該当なし
1/2B(15A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

該当なし
3/4B(20A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

480円( 528円 )

在庫品1日目

当日出荷可能

該当なし
1B(25A)
[スチール] FCMB270
FCMB270
溶融亜鉛メッキ
脈動水・静流水 / 空気 / ガス / 油
有り
対象外
-
-
10

1個

710円( 781円 )

在庫品1日目

当日出荷可能

該当なし
1/8B(6A)
[スチール] SWCH10R
SWCH10R
三価クロメート
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
SWCH10R
三価クロメート
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

該当なし
1/4B(8A)
[スチール] SWCH10R
SWCH10R
三価クロメート
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
SWCH10R
三価クロメート
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

該当なし
3/8B(10A)
[スチール] SWCH10R
SWCH10R
三価クロメート
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
SWCH10R
三価クロメート
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

該当なし
1/2B(15A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

160円( 176円 )

在庫品1日目

当日出荷可能

該当なし
3/4B(20A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

180円( 198円 )

在庫品1日目

当日出荷可能

該当なし
1B(25A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

210円( 231円 )

在庫品1日目

当日出荷可能

該当なし
1 1/4B(32A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

310円( 341円 )

在庫品1日目

当日出荷可能

該当なし
1 1/2B(40A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

390円( 429円 )

在庫品1日目

当日出荷可能

該当なし
2B(50A)
[スチール] FCMB 275-5
FCMB275-5
溶融亜鉛メッキ
脈動水・静流水 / 空気 / 蒸気 / ガス / 油
無し
対象
FCMB 275-5
溶融亜鉛メッキ
10

1個

520円( 572円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/8B(6A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
10

1個

430円( 473円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/4B(8A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
10

1個

400円( 440円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
3/8B(10A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
-

1個

500円( 550円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/2B(15A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
10

1個

570円( 627円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
3/4B(20A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
10

1個

860円( 946円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1B(25A)
[ステンレス] SCS13A
SCS13A
なし
-
有り
対象外
-
-
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/8B(6A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

190円( 209円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/4B(8A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

200円( 220円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
3/8B(10A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

240円( 264円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1/2B(15A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

360円( 396円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
3/4B(20A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

450円( 495円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1B(25A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

630円( 693円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1 1/4B(32A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

800円( 880円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
1 1/2B(40A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

920円( 1,012円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 非磁性 / 耐熱性
2B(50A)
[ステンレス] SCS13A
SCS13A
なし
-
無し
対象
SCS13A
-
10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【接続種類】ねじ（端末）【接続形状】プラグ【材質】SCS13A、SWCH10R、FCMB270、FCMB 275-5からお選びいただけます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

継手使用条件
流体状態最高使用圧力MPa
300℃以下の蒸気・空気・ガス及び油1.0
200℃以下の蒸気・空気・油及び脈動水1.4
120℃以下の静流水2.0
＊脈動水とは、定常な作動条件で発生し、ほぼ周期的に圧力及び流量が変動する水流です。（過渡的な変動を除く）
＊静流水とは、脈動がない水流です。
＊鋳造の為、（D）や（L2）等の（　）寸法は参考値であり保証値ではありません。
