エア用フィルター付減圧弁

エア用フィルター付減圧弁

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • エア用フィルター付減圧弁
  • エア用フィルター付減圧弁
  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（4件） この商品のFAQをみる(1件)
通常価格(税別)
1,190円 ～ 4,960円
税込価格
1,309円 ～ 5,456円

【特長】・エア用フィルタがついている減圧弁です。・圧力計単体でも販売しておりま...

詳細情報を確認する

  • レギュレータ/増圧弁：
    その他
  • レギュレータ種類：
    標準
  • 形状：
    標準

(i)ご注意

  • 【現行品販売終了と後継品のご案内】
    在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    後継品は以下商品ページをご参照ください。
    （https://jp.misumi-ec.com/vona2/detail/110310657809/）
  • 2024年1月より「MSFR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
    現在：2-Φ5.8
    変更後：2-5.8×10.9
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

外形図・規格表

MSFR(フィル夕付減圧弁)

8A－S

MSPGN1(圧力計)

JIS記号

[ A ] 付属品 （MSFRのみ） 圧力計1ケ ブラケッ卜1ケ

規格表

型式
MSFR8A－S
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc
(PT)		濾過度
(μm)		使用圧力範囲
MPa		設定圧力範囲
MPa		耐圧力
MPa		周囲温度範囲
(℃)		使用
流体		質量
(g)		￥基準単価
TypeNo.
MSFR8A－S1/4400〜1.00.05〜0.851.55〜60空気2104,960
＊構造図⑨ドレンバルブは、圧力が0.05MPa以下になると自動排出します。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
MSPGN1
(圧力計)		1,190

型番リスト

表示件数:
  1. 1
型番
環境対応
使用流体
供給側 呼びサイズ
制御側 接続種類
制御側 呼びサイズ
使用圧力範囲(MPa)
設定圧力範囲(MPa)
流れ方向
質量(g)
呼び（No.）
周囲温度範囲(℃)
使用圧力範囲(MPa)
種類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
圧縮空気
1/4
その他
[φ6] 6
0～1.0
0.05～0.85
右方向
210
8A-S
5～60
0～1.0
フィルタ付減圧弁
10

1個

4,960円( 5,456円 )

在庫品1日目

当日出荷可能

RoHS対応（10物質）
-
-
-
-
-
-
-
-
1
-
-
圧力計単体
10

1個

1,190円( 1,309円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・エア用フィルタがついている減圧弁です。・圧力計単体でも販売しております。

(i)ご注意

  • 【現行品販売終了と後継品のご案内】
    在庫限りで現行品を販売終了いたします。　※最新の在庫数は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    後継品は以下商品ページをご参照ください。
    （https://jp.misumi-ec.com/vona2/detail/110310657809/）
  • 2024年1月より「MSFR8A-S」付属のブラケットの取付穴が、丸穴から長穴に変更となります。
    現在：2-Φ5.8
    変更後：2-5.8×10.9
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜1011～
値引率基準単価5％お見積り
[ ! ]表示数量超えは
WOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

■構造図
8A-S
■ 構成部品表
No.名称[M]材質No.名称[M]材質
8A-S8A-S
①ボディADC10⑦調整ねじSS400
②ボンネットPBT⑧エレメントPE
③ケースガードADC12⑨ドレンバルブC3604B
④ケースPC⑩ロックナットA6063
⑤バルブニトリルゴム⑪ブラケットSPC
⑥ハンドルPOM⑫圧力計-
＊構造図⑨ドレンバルブは、圧力が0.05MPa以下になると自動排出します。

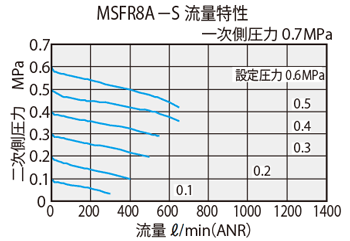

■特性データ
一次側圧力が0.7MPaで一定の場合に、二次側の設定圧力値が使用する流量によって圧力降下を示すグラフです。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
