真空破壊機能付真空発生器
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 4,100円 ～ 4,220円
- 税込価格
- 4,510円 ～ 4,642円
・吸着ラインに真空破壊エアを引加する事で、従来よりも真空破壊時間が短くなる為、...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

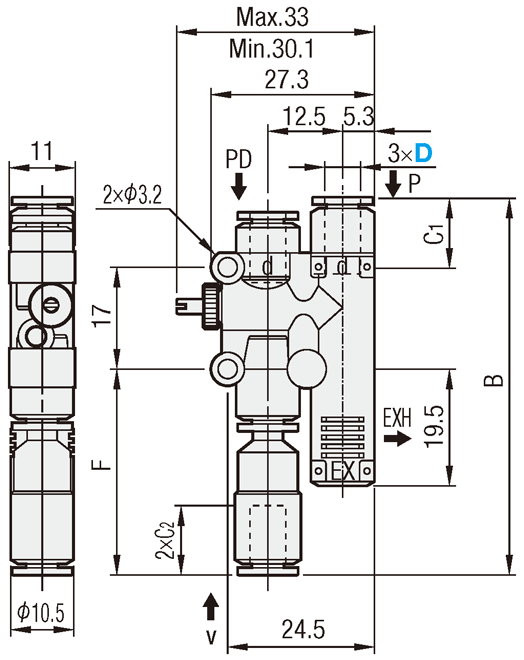

外形図・規格表

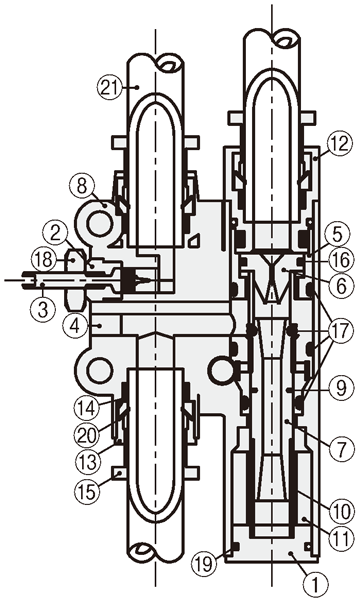

| ■部品名/材質表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・本体 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
規格表
| 型式 | − | 吸込み流量 |
| BDFK4 | − | 7 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 吸込み流量 (ℓ/min(ANR))選択 | B | F | C1 | C2 | ノズル 径(mm) | 定格圧力 (MPa) | 到達真空度 (−kPa) | 消費流量 (ℓ/min(ANR)) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1〜9コ | 10〜20 | ||||||||||
| BDFK | 4 | 7 12.5 | 59.7 | 34.1 | 10.9 | 11 | 0.5 | 0.5 | 90 | 11.5 | 20.5 | 3,980 | 3,190 |
| 6 | 62.9 | 34.4 | 11.7 | 11.6 | 0.7 | 92 | 23 | 21.5 | |||||
型番リスト
- 表示件数:
| 型番 |
到達真空度(kPa) |
消費流量(l/min) |
真空ポートワンタッチ継手サイズ D |
エア供給ポートワンタッチ継手サイズ D |
吸込流量(l/min) |
ノズル径 |
全長 B(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
-90
|
11.5
|
φ4
|
φ4
|
7
|
0.5mm
|
59.7
| 1個 | 4,100円(
4,510円
) | 在庫品1日目 当日出荷可能 | |
-92
|
23
|
φ4
|
φ4
|
12.5
|
0.7mm
|
62.9
| 1個 | 4,220円(
4,642円
) | 在庫品1日目 当日出荷可能 | |
-90
|
11.5
|
φ6
|
φ6
|
7
|
0.5mm
|
59.7
| 1個 | 4,100円(
4,510円
) | 在庫品1日目 当日出荷可能 | |
-92
|
23
|
φ6
|
φ6
|
12.5
|
0.7mm
|
62.9
| 1個 | 4,220円(
4,642円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
・吸着ラインに真空破壊エアを引加する事で、従来よりも真空破壊時間が短くなる為、ワークを吸付け移動させる時間が短縮され、作業性がアップします。・破壊エアの流量は破壊エア流量調整ニードルにより調整することが可能です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
吸着ラインに真空破壊エアを引加する事で、従来よりも真空破壊時間が短くなる為、ワークを吸付け移動させる時間が短縮され、作業性がアップします。
破壊エアの流量は破壊エア流量調整ニードルにより調整することが可能です。
| 使用流体 | 空気 |
| 使用圧力範囲 | 0.3〜0.7MPa |
| 使用温度範囲 | 5〜50℃ |
| 給油 | 不要 |
使用例

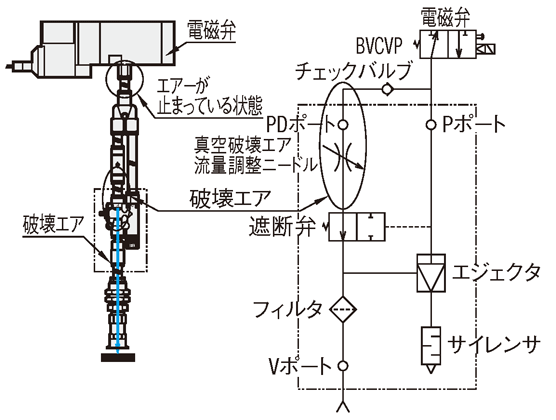

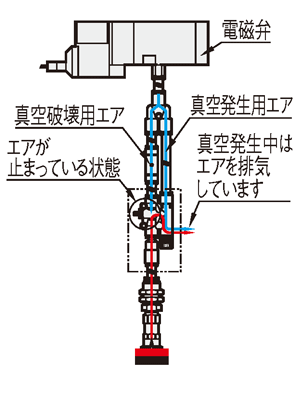

| ・ワーク吸着時（電磁弁ON時） | ・ワーク非吸着時（電磁弁OFF時）＜回路図＞ |
 |  |
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
真空破壊機能付真空発生器のレビュー
少し真空吸着させたいだけの簡単な用途でしたので真空発生器、フィルター、真空破壊などオールインワンでコンパクトで使い勝手良かったです。
