ミスミ

ミスミ

真空発生器　角型ユニオン

真空発生器　角型ユニオン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
1,950円 ～ 1,960円
税込価格
2,145円 ～ 2,156円

圧縮空気を利用し真空吸引力を発生。吸着パッドと組合せてご使用ください。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

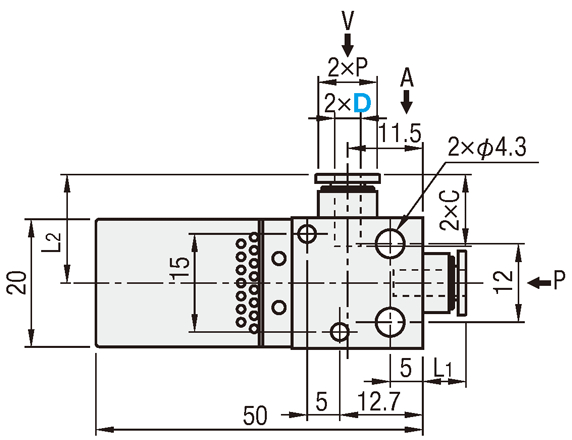

外形図・規格表


VUB
A矢視図


規格表

型式
VUB6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ノズル
径(mm)		PCL1L2使用圧力
(MPa)		到達真空度
(－kPa)		吸込流量
(ℓ/min(ANR))		消費流量
(ℓ/min(ANR))		質量
(g)		￥基準単価￥スライド単価
TypeD1〜9コ10〜20
VUB40.59116.616.60.590711.5181,9601,690
60.710.511.67170.593132318.51,9501,690
[ ! ]ノズル径が大きい方が吸込流量が大きくなり、発生器からワークまでの配管容積を真空にするまでの所要時間が短くなります。ただし、消費エア量も大きくなります。

型番リスト

表示件数:
  1. 1
型番
到達真空度(kPa)
消費流量(l/min)
真空ポートワンタッチ継手サイズ D
エア供給ポートワンタッチ継手サイズ D
吸込流量(l/min)
ノズル径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-90
11.5
φ4
φ4
7
0.5mm

1個

1,960円( 2,156円 )

在庫品1日目

当日出荷可能

-93
23
φ6
φ6
13
0.7mm

1個

1,950円( 2,145円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

圧縮空気を利用し真空吸引力を発生。吸着パッドと組合せてご使用ください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分標準対応個別対応
小口大口
数　量1～2021～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

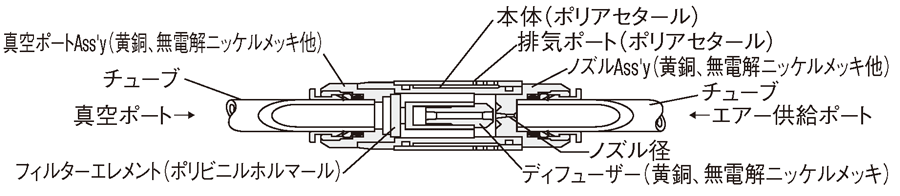

構造図■仕様
使用流体空気
使用温度範囲0～60℃
使用圧力範囲0.15MPa～0.7MPa
定格供給圧力0.5MPa
■注意
• ワークに塵・埃がある場合真空発生器が故障する原因になります。
こちらの真空用フィルタと組合せてご使用ください。


使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
