吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スポンジタイプ/ベローズタイプ

吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スポンジタイプ/ベローズタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スポンジタイプ/ベローズタイプ
  • 吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スポンジタイプ/ベローズタイプ
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,430円 ～ 2,770円
税込価格
1,573円 ～ 3,047円

【特長】・吸着ホルダの固定式上：ワンタッチタイプ（Ｋ形状）です。・スポンジタイ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク反転ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定13件の候補があります。

Loading...

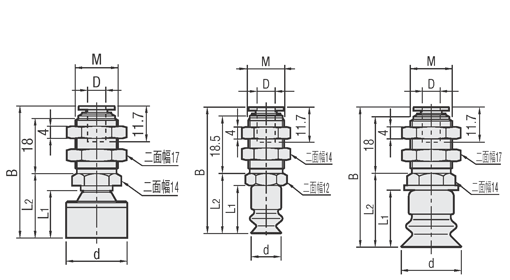

外形図・規格表


スポンジタイプ
No.10～30
ベローズタイプ
No.10
ベローズタイプ
No.20～40
Type[ A ]付属品パッド形状[ M ]パッド材質
MVSKS吸着パッドVPSKスポンジクロロプレンゴム
MVBKNVPBTベロ−ズニトリルゴム
MVBKEVPBE導電性シリコンゴム
[ M ]金具材質 黄銅 [ S ]表面処理 無電解ニッケルメッキ 


規格表

型式
MVSKS10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DdL1K形状￥基準単価
BL2M質量
g
Typeパッド材質No.1～30コ
MVSK
(スポンジ)		S106109.537.215.1M14×1.031.52,380
156159.537.215.1M14×1.0322,430
2062015.543.221.1M14×1.033.52,600
2562515.543.221.1M14×1.0352,670
3063015.543.221.1M14×1.0352,770

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DdL1K形状￥基準単価
BL2M質量
g		1～30コ
Typeパッド材質No.MVBKNMVBKE
MVBK
(ベロ−ズ)		N
E		106101642.120M12×1.021.51,4301,560
206201946.724.6M14×1.036.51,5001,680
306302350.728.6M14×1.0401,5301,740
406403057.735.6M14×1.048.51,7102,000
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:
  1. 1
型番
特性・用途
パッド形状
パット種類
材質
ゴム系材質
環境
耐熱温度、高温使用限界温度、低温使用限界温度(℃)
接続ねじ径
内径 (d)(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
ベローズ
標準
ゴム系
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
-40～180
M12
10
10

1個

1,560円( 1,716円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
ベローズ
標準
ゴム系
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
-40～180
M14
20
10

1個

1,680円( 1,848円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
ベローズ
標準
ゴム系
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
-40～180
M14
30
10

1個

1,740円( 1,914円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
ベローズ
標準
ゴム系
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
-40～180
M14
40
10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

該当なし
ベローズ
標準
ゴム系
[ニトリルゴム] ニトリルゴム
標準 / 耐油
-30～110
M12
10
10

1個

1,430円( 1,573円 )

在庫品1日目

当日出荷可能

該当なし
ベローズ
標準
ゴム系
[ニトリルゴム] ニトリルゴム
標準 / 耐油
-30～110
M14
20
10

1個

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

該当なし
ベローズ
標準
ゴム系
[ニトリルゴム] ニトリルゴム
標準 / 耐油
-30～110
M14
30
10

1個

1,530円( 1,683円 )

在庫品1日目

当日出荷可能

該当なし
ベローズ
標準
ゴム系
[ニトリルゴム] ニトリルゴム
標準 / 耐油
-30～110
M14
40
10

1個

1,710円( 1,881円 )

在庫品1日目

当日出荷可能

該当なし
-
スポンジ
クロロブレンゴム
-
標準 / 耐候
-45～80
M14
10
10

1個

2,380円( 2,618円 )

在庫品1日目

当日出荷可能

該当なし
-
スポンジ
クロロブレンゴム
-
標準 / 耐候
-45～80
M14
15
10

1個

2,430円( 2,673円 )

在庫品1日目

当日出荷可能

該当なし
-
スポンジ
クロロブレンゴム
-
標準 / 耐候
-45～80
M14
20
10

1個

2,600円( 2,860円 )

在庫品1日目

当日出荷可能

該当なし
-
スポンジ
クロロブレンゴム
-
標準 / 耐候
-45～80
M14
25
10

1個

2,670円( 2,937円 )

在庫品1日目

当日出荷可能

該当なし
-
スポンジ
クロロブレンゴム
-
標準 / 耐候
-45～80
M14
30
10

1個

2,770円( 3,047円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・吸着ホルダの固定式上：ワンタッチタイプ（Ｋ形状）です。・スポンジタイプ/ベローズタイプです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

吸着ホルダ取付時の注意
スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
シャフトのキー溝部が変形し、動作不良の原因になります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
