ダクトホース・アルミダクトホース用配管部品 取付フランジ

ダクトホース・アルミダクトホース用配管部品 取付フランジ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 納期短縮
  • 一部当日出荷可能
通常価格(税別)
1,100円 ~ 14,840円
税込価格
1,210円 ~ 16,324円

【特長】・ダクトホースに取付けるフランジです。【材質】・ポリカ・ABS(ガラス...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定36件の候補があります。

Loading...

外形図・規格表

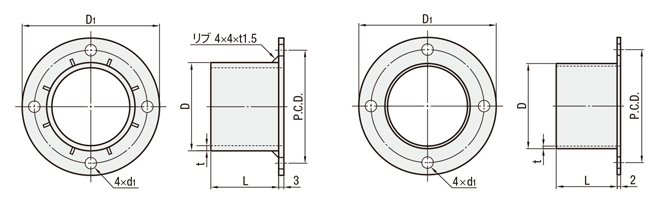

外形図

HOFMN

HOFM HOFS
HOAFM HOAFS

商品Type[ M ]材質[ S ]表面処理
タイプダクトホース用アルミダクトホース用
エコノミー
タイプ
HOFMNポリカ・ABS
(ガラス繊維入り)
ノーマル
タイプ
HOFMHOAFMSS400アクリル焼付け塗装
日塗工№25-60B 半ツヤ
(近似マンセル№5Y6/1)
HOFSHOAFSSUS304
[ ! ]HOFMNは耐熱温度80℃です。


規格表

型式
HOAFM 65
HOFMN 38
HOAEM 50
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DLD1P.C.D.d1t¥基準単価
Type呼び径HOFMNHOFMHOFS
ダクトホース用
エコノミータイプ
HOFMN
38383266526.631,040--
5050.83979651,210--
6563.55091.577.51,470--
7576.3571119491,790--
ダクトホース用
ノーマルタイプ
HOFM
HOFS
32322456444.51.2-1,9603,840
38382866526.6-2,0803,970
5050.83579651.5-2,4204,820
6563.54691.577.52(1.6)-2,9405,300
7576.3531119492-3,5706,280
9089.163123106-5,1006,780
100101.670136119-6,3707,800
1251278416214411-7,910-
150152.4101188170-10,430-
 [ ! ]( )寸法は型式HOFMに適用。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DLD1P.C.D.d1t¥基準単価
Type呼び径HOAFMHOAFS
アルミダクトホース用
HOAFM
HOAFS
38382866526.61.21,7303,760
5048.63579651.52,1704,560
6563.54691.577.52(1.6)2,5305,020
75755311194923,1505,200
10098701361195,6807,510
113112751521346,6509,280
12512480168148117,51011,470
150149901931738,64013,990
 [ ! ]( )寸法は型式HOAFMに適用。

型番リスト

型番
材質
呼び径(φ)
適用ホース
ダクトホース取付フランジ 表面処理
材質証明書
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SS400
38
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

1,830( 2,013円 )

在庫品1日目

当日出荷可能

SS400
50
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

2,300( 2,530円 )

在庫品1日目

当日出荷可能

SS400
65
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

2,680( 2,948円 )

在庫品1日目

当日出荷可能

SS400
75
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

3,340( 3,674円 )

在庫品1日目

当日出荷可能

SS400
100
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

6,020( 6,622円 )

在庫品1日目

当日出荷可能

SS400
113
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

7,050( 7,755円 )

在庫品1日目

当日出荷可能

SS400
125
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

7,960( 8,756円 )

在庫品1日目

当日出荷可能

SS400
150
アルミダクトホース
アクリル焼付塗装
-
-
-
10

1個

9,160( 10,076円 )

在庫品1日目

当日出荷可能

SUS304
38
アルミダクトホース
表面処理なし
-
-
-
10

1個

3,990( 4,389円 )

在庫品1日目

当日出荷可能

SUS304
50
アルミダクトホース
表面処理なし
-
-
-
10

1個

4,830( 5,313円 )

在庫品1日目

当日出荷可能

SUS304
65
アルミダクトホース
表面処理なし
-
-
-
10

1個

5,320( 5,852円 )

在庫品1日目

当日出荷可能

SUS304
75
アルミダクトホース
表面処理なし
-
-
-
10

1個

5,510( 6,061円 )

在庫品1日目

当日出荷可能

SUS304
100
アルミダクトホース
表面処理なし
-
-
-
10

1個

7,960( 8,756円 )

在庫品1日目

当日出荷可能

SUS304
113
アルミダクトホース
表面処理なし
-
-
-
10

1個

9,840( 10,824円 )

在庫品1日目

当日出荷可能

SUS304
125
アルミダクトホース
表面処理なし
-
-
-
10

1個

12,160( 13,376円 )

在庫品1日目

当日出荷可能

SUS304
150
アルミダクトホース
表面処理なし
-
-
-
10

1個

14,840( 16,324円 )

在庫品1日目

当日出荷可能

SS400
32
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

2,080( 2,288円 )

3日目

SS400
38
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

2,200( 2,420円 )

在庫品1日目

当日出荷可能

SS400
50
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

2,570( 2,827円 )

在庫品1日目

当日出荷可能

SS400
65
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

3,120( 3,432円 )

在庫品1日目

当日出荷可能

SS400
75
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

3,780( 4,158円 )

在庫品1日目

当日出荷可能

SS400
90
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

5,410( 5,951円 )

在庫品1日目

当日出荷可能

SS400
100
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

6,750( 7,425円 )

在庫品1日目

当日出荷可能

SS400
125
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

8,380( 9,218円 )

在庫品1日目

当日出荷可能

SS400
150
ダクトホース
アクリル焼付塗装
対象
SS400
アクリル焼付塗装
10

1個

11,060( 12,166円 )

在庫品1日目

当日出荷可能

ポリカ・ABS(ガラス繊維入り)
38
ダクトホース
表面処理なし
-
-
-
10

1個

1,100( 1,210円 )

在庫品1日目

当日出荷可能

ポリカ・ABS(ガラス繊維入り)
50
ダクトホース
表面処理なし
-
-
-
10

1個

1,280( 1,408円 )

在庫品1日目

当日出荷可能

ポリカ・ABS(ガラス繊維入り)
65
ダクトホース
表面処理なし
-
-
-
10

1個

1,560( 1,716円 )

在庫品1日目

当日出荷可能

ポリカ・ABS(ガラス繊維入り)
75
ダクトホース
表面処理なし
-
-
-
10

1個

1,900( 2,090円 )

在庫品1日目

当日出荷可能

SUS304
32
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

4,070( 4,477円 )

3日目

SUS304
38
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

4,210( 4,631円 )

在庫品1日目

当日出荷可能

SUS304
50
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

5,110( 5,621円 )

在庫品1日目

当日出荷可能

SUS304
65
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

5,620( 6,182円 )

在庫品1日目

当日出荷可能

SUS304
75
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

6,660( 7,326円 )

在庫品1日目

当日出荷可能

SUS304
90
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

7,190( 7,909円 )

在庫品1日目

当日出荷可能

SUS304
100
ダクトホース
表面処理なし
対象
SUS304
-
10

1個

8,270( 9,097円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】・ダクトホースに取付けるフランジです。【材質】・ポリカ・ABS(ガラス繊維入り)、SS400、SUS304があります。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜2021~
値引率基準単価5%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

●HOFM、HOFS、HOEM、HOESの呼び径32
 3 日目出荷
●上記以外
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

■仕様
・使用温度範囲 0~160℃
[ ! ]ダクトホースとの組合せについては、こちらをご覧ください。
[ ! ]ご使用の際はこちらのホースバンドの使用を推奨します。
[ ! ]ダクトホース・ホースバンドとあわせてご選定頂く際は、配管部品のD寸と、ダクトホースの内径(カフス付の場合はカフスの内径)をご確認ください。


使用例

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
