レギュレータ エルボ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,890円 ～ 2,700円
- 税込価格
- 2,079円 ～ 2,970円
【特長】・圧力の調整ができるレギュレータです。・リリーフ機構付なので、ねじ側か...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

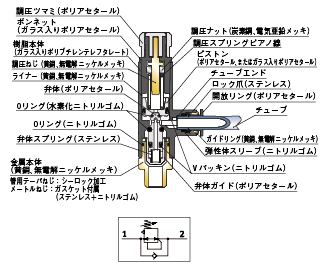

外形図・規格表
・リリーフ機構付なので、ねじ側から一次圧を導入すると減圧され、
継手側から流出します。
表示記号
規格表
| 型式 | − | 呼び |
| RGCP4 | − | M5 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | R | A | B | L1 | L2 | L3 | P1 | P2 | C | E1 | E2 | 対辺 H | K | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | チュ−ブ外径(mm) D | Max | Min | Max | Min | 1〜9コ | 10〜20コ | |||||||||||||
| RGCP | 4 | M5 | M5×0.8 | 3 | 70 | 67.4 | 67 | 64.4 | 24.2 | 8.5 | 11.5 | 15 | 11 | 20.7 | 8.5 | 14 | 6 | 26 | 1,780 | 1,540 |
| 1 | R1/8 | 8 | 71.5 | 68.9 | 67.5 | 64.9 | 24.7 | 9 | 5 | 2,080 | 1,770 | |||||||||
| 6 | M5 | M5×0.8 | 3 | 70 | 67.4 | 67 | 64.4 | 24.2 | 8.5 | 11.6 | 21.1 | 6 | 1,910 | 1,670 | ||||||
| 1 | R1/8 | 8 | 71.5 | 68.9 | 67.5 | 64.9 | 24.7 | 9 | 5 | 2,180 | 1,900 | |||||||||
| 2 | R1/4 | 11 | 78.2 | 75.6 | 72.2 | 69.6 | 29 | 11 | 15.5 | 19 | 17 | 29.8 | 10.5 | 17 | 6 | 46 | 2,270 | 2,090 | ||
| 8 | 1 | R1/8 | 8 | 71.5 | 68.9 | 67.5 | 64.9 | 24.7 | 9 | 15 | 18.1 | 27.7 | 8.5 | 14 | 5 | 29 | 2,330 | 2,020 | ||
| 2 | R1/4 | 11 | 78.2 | 75.6 | 72.2 | 69.6 | 29 | 11 | 19 | 29.7 | 10.5 | 17 | 6 | 46 | 2,550 | 2,190 | ||||
型番リスト
- 表示件数:
| 型番 |
供給側 呼びサイズ |
制御側 呼びサイズ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[1] 1(R1/8)
|
[φ4] 4
| 10 | 1個 | 2,200円(
2,420円
) | 在庫品1日目 当日出荷可能 | |
5
|
[φ4] 4
| 10 | 1個 | 1,890円(
2,079円
) | 在庫品1日目 当日出荷可能 | |
[1] 1(R1/8)
|
[φ6] 6
| 10 | 1個 | 2,310円(
2,541円
) | 在庫品1日目 当日出荷可能 | |
[2] 2(R1/4)
|
[φ6] 6
| 10 | 1個 | 2,410円(
2,651円
) | 在庫品1日目 当日出荷可能 | |
5
|
[φ6] 6
| 10 | 1個 | 2,020円(
2,222円
) | 在庫品1日目 当日出荷可能 | |
[1] 1(R1/8)
|
[φ8] 8
| 10 | 1個 | 2,470円(
2,717円
) | 在庫品1日目 当日出荷可能 | |
[2] 2(R1/4)
|
[φ8] 8
| 10 | 1個 | 2,700円(
2,970円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】・圧力の調整ができるレギュレータです。・リリーフ機構付なので、ねじ側から一次圧を導入すると減圧され、継手側から流出します。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
