エア用カプラー　スタンダードタイプ　おねじプラグ

エア用カプラー　スタンダードタイプ　おねじプラグ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.4平均満足度4.4 この商品のレビューをみる（31件） この商品のFAQをみる(1件)
通常価格(税別)
210円 ～ 1,490円
税込価格
231円 ～ 1,639円

【特長】・おねじタイプ、プラグ(おす)のエア用カプラーです。

詳細情報を確認する

(i)ご注意

  • 2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

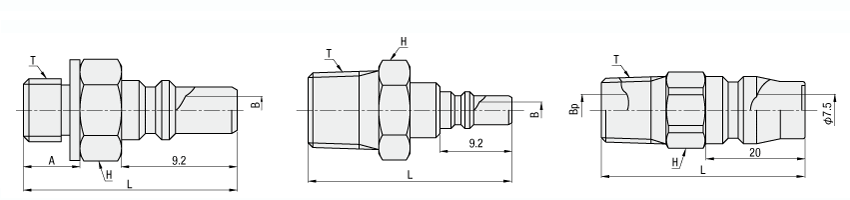

外形図・規格表



外形図

MCPM,MCPMS
No.5 No.10 No.20，30，40
型式[ M ]材質[ S ]表面処理
TypeNo.
MCPM5真鍮めっき処理
10
20鋼鉄クロムメッキ
30
40
MCPMS5SUS304-
10
20
30
40


規格表

型式
MCPM20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ねじ径
T		L二面幅
H		   質量(g)￥基準単価￥スライド単価
ABBp
TypeNo.   1～9コ10～2930~
MCPM5M5×0.81774.52.5-1.9220180170
10Rc1/82611-2.5-9210180170
20Rc1/44114--7.527280280230
30Rc3/84219--7.543280280220
40Rc1/24622--1265440440360
MCPMS5M5×0.81784.52.5-2.2710620590
10Rc1/82611-2.5-8.1740640610
20Rc1/44114--7.526940830830
30Rc3/84219--7.541940830830
40Rc1/24622--12601,4901,3401,340
[ ! ]表示数量超えはWOSにてご確認ください。
使用可能
流体		タイプ適合する組合せ型番異サイズ
組合せ可否		備考
プラグソケット
空気
（一部水
も可）		チューブ接続用タイプMCPC MCPCS MCPCL MCPCLS
MCPH MCPHS MCPM MCPMS		MCSC MCSCS MCSCL MCSCLS
MCSCB MCSCBS
MCSH MCSHS MCSM MCSMS		○[ ! ]MCPC/MCPCS/MCSC/MCSCSは､
サイズ4･6のみです。
[ ! ]MCPM/MCPMS/MCSM/MCSMSは、サイズ5,10のみ
MCPHはサイズ2.5,4のみ、MCPHS/MCSH/MCSHS
サイズ4のみです。
空気
（一部水
も可）		スタンダードタイプ
（ロータリー/ロック/分岐
タイプ含む）		MCPM MCPMS MCPF MCPFS
MCPH MCPHS MCPCN
MCPC MCPCS MCPRM MCPRF
（MCRN MCRT MCLTR MCRE）		MCSM MCSMS MCHSM MCSF MCSFS MCHSF
MCSH MCSHS MCHSH MCSCN
MCSC MCSCS MCSTM MCSTFN MCSTH
（MCRN MCRT MCLTR MCRE）		○[ ! ]MCPC/MCPCS/MCSC/MCSCSは､
サイズ8･10のみです。
分岐タイプは､プラグ/ソケット両形状を
所持しています。
[ ! ]MCPH/MCPHS/MCPM/MCPMSは、
MCSH/MCSHS/MCSM/MCSMS
上記サイズ以外のみです。
空気
（一部水
も可）		軽量タイプKSCPM KSCPF
KSCPH KSCPN		KSCSM KSCSF
KSCSH KSCSN		○―
空気
（一部水
も可）		ミニチュアタイプNMCPM NMCPMS NMCPF NMCPFS
NMCPH NMCPHS NMCPHL NMCPHLS		NMCSM NMCSMS NMCSHB NMCSHBS
NMCSH NMCSHS NMCSHL NMCSHLS		○―
空気>
（一部水
も可）		高耐薬（SUS316）タイプMCPMSS MCPFSS MCPHSSMCSMSS MCSHSS×―
水・油・
空気		ノーバルブタイプQNPFC QNPFS QNPMC QNPMS
QNPHC QNPHS		QNSFC QNSFS QNSMC QNSMS
QNSHC QNSHS		×[ ! ]おねじ /めねじタイプと、ホース接続用
タイプを組み合わせてご使用の際は、
サイズにご注意ください。
水・油・
空気		バルブタイプQBPFC QBPFSQBSFC QBSFS×―
水・油・
空気		大流量バルブタイプQBPFCH QBPFSHQBSFCH QBSFSH×―
水・油・
空気		210高圧バルブタイプQBPHTQBSHT×―
水・油・
空気		350高圧バルブタイプQBPHTPQBSHTP×―
[ ! ]上記サイズ以外の型番

仕様・概要

仕様

型式MCPM5,10 MCPMS5,10左記以外
タイププラグ
使用流体空気/水(SUSタイプ)
使用温度範囲-20～80℃-20～180℃
最高圧力1.0MPa1.5MPa
耐圧力1.5MPa2.0MPa
シール材質ニトリルゴム-
バルブ構造片路開閉型

型番リスト

表示件数:
  1. 1
型番
本体材質
ねじの種類
ねじの呼び(inch)
使用温度範囲(℃)
最高使用圧力(MPa)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[銅合金] 真鍮(めっき処理)
M（メートルねじ）
M5×0.8
-20～80
０～1.0
10

1個

220円( 242円 )

在庫品1日目

当日出荷可能

[銅合金] 真鍮(めっき処理)
R（管用テーパねじ）
1/8
-20～80
０～1.0
10

1個

210円( 231円 )

在庫品1日目

当日出荷可能

[スチール] 鋼鉄(クロムメッキ)
R（管用テーパねじ）
1/4
-20～180
０～1.5
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[スチール] 鋼鉄(クロムメッキ)
R（管用テーパねじ）
3/8
-20～180
０～1.5
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

[スチール] 鋼鉄(クロムメッキ)
R（管用テーパねじ）
1/2
-20～180
０～1.5
10

1個

440円( 484円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
M（メートルねじ）
M5×0.8
-20～80
０～1.0
-

1個

710円( 781円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
R（管用テーパねじ）
1/8
-20～80
０～1.0
-

1個

740円( 814円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
R（管用テーパねじ）
1/4
-20～180
０～1.5
10

1個

940円( 1,034円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
R（管用テーパねじ）
3/8
-20～180
０～1.5
10

1個

940円( 1,034円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
R（管用テーパねじ）
1/2
-20～180
０～1.5
10

1個

1,490円( 1,639円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・おねじタイプ、プラグ(おす)のエア用カプラーです。

(i)ご注意

  • 2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

仕様
Typeプラグ
使用流体空気/水(SUSタイプ)
使用温度範囲－20〜80℃
最高使用圧力1.5MPa
耐圧力2.0MPa
シール材質ニトリルゴム
バルブ構造片路開閉型

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
