真空発生器 ユニオンストレート
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,650円
- 税込単価
- 1,815円
・ユニオンストレート型の真空発生器です。・真空/エア供給ポート接続口形状は、ワ...
指定中 の仕様・寸法情報

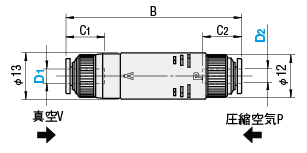

外形図・規格表
VUHK
[ ! ]ノズル径は構造図を参照してください。
規格表
| 型式 | − | D2 | − | ノズル径呼び |
| VUHK4 | − | 4 | − | 7 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D2 | ノズル径 呼び | ノズル 径(mm) | B | C1 | C2 | 到達真空度 (－kPa) | 吸込流量 (ℓ/min(ANR)) | 消費流量 (ℓ/min(ANR)) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D1 | 1〜9コ | 10〜20 | ||||||||||
| VUHK | 4 | 4 | 5 | 0.5 | 49.3 | 11 | 11 | 90 | 7 | 11.5 | 18.5 | 1,560 | 1,350 |
| 7 | 0.7 | 56.1 | 92 | 12.5 | 23 | 20 | |||||||
| 6 | 6 | 5 | 0.5 | 51.2 | 11.7 | 11.7 | 90 | 7 | 11.5 | 17.5 | 1,560 | 1,350 | |
| 7 | 0.7 | 57.7 | 92 | 12.5 | 23 | 18.5 | |||||||
型番リスト
Loading...
詳細情報
基本情報
・ユニオンストレート型の真空発生器です。・真空/エア供給ポート接続口形状は、ワンタッチ継手仕様です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
構造図
■仕様
| 使用流体 | 空気 |
| 使用温度範囲 | 0～60℃ |
| 使用圧力範囲 | 0.15MPa～0.7MPa |
| 定格供給圧力 | 0.5MPa |
■注意
・ワークに塵・埃がある場合
真空発生器が故障する原因になります。
こちらの真空用フィルタと組合せて
ご使用ください。
使用例
Loading...
類似品
VUHK6-6-7で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
真空発生器 ユニオンストレートの型番VUHK6-6-7のページです。
型番VUHK6-6-7に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
真空発生器 ユニオンストレートのレビュー
又コンプレッサーが有れば真空ポンプを購入せずに真空引き出来るので良かった。
この商品のバリエーション
| 型番 |
|---|
| VUHK4-4-5 |
| VUHK4-4-7 |
| VUHK6-6-5 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | 環境対応 | 到達真空度 (kPa) | 消費流量 (l/min) | 真空ポートワンタッチ継手サイズ D | エア供給ポートワンタッチ継手サイズ D | 吸込流量 (l/min) | ノズル径 | 全長 B (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1,650円 ( 1,815円 ) | 1個 | あり | 在庫品1日目 当日出荷可能 | - | RoHS非対応 | -90 | 11.5 | φ4 | φ4 | 7 | 0.5mm | 49.3 | |
1,650円 ( 1,815円 ) | 1個 | あり | 在庫品1日目 当日出荷可能 | - | RoHS非対応 | -92 | 23 | φ4 | φ4 | 12.5 | 0.7mm | 56.1 | |
1,650円 ( 1,815円 ) | 1個 | あり | 在庫品1日目 当日出荷可能 | - | RoHS非対応 | -90 | 11.5 | φ6 | φ6 | 7 | 0.5mm | 51.2 |
