真空エジェクタ スタンダードタイプ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 17,170円 ～ 17,830円
- 税込価格
- 18,887円 ～ 19,613円
・真空発生器に電磁弁を内蔵しているのでコンパクトな配線が可能です。・真空破壊エ...
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

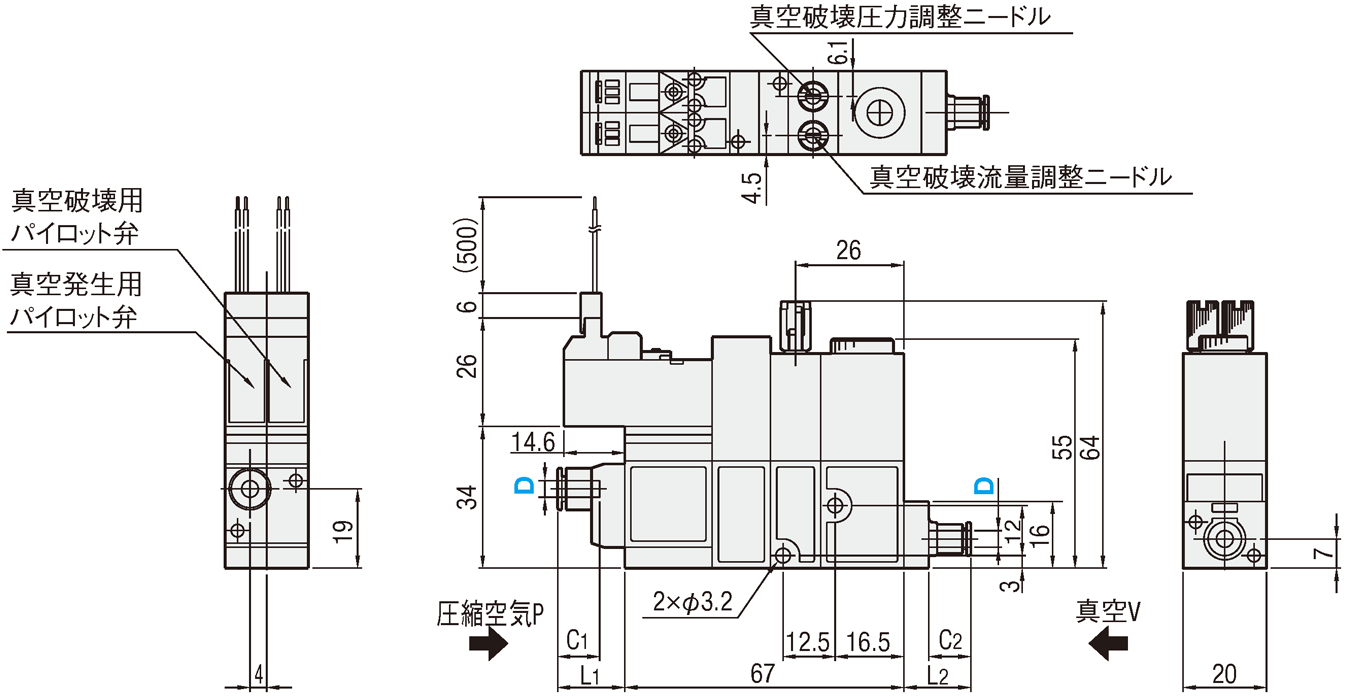

外形図・規格表
| 名称 | [ M ]材質 |
| 本体樹脂 | ガラス入りPBT(ポリブチレンテレフタレート) |
| シールゴム | 二トリルゴム |
| メインバルブ | アルミニウム |
| 継手部金属 | 黄銅＋無電解ニッケルメッキ |
| 真空用フィルタカバー | PCT(ポリカーボネート) |
| フィルタカバー押さえ | アルミニウム |
| 真空発生ノズル | 黄銅＋無電解ニッケルメッキ |
| 真空発生ディフューザー | 黄銅＋無電解ニッケルメッキ |
| 破壊エア流量調整ニードル | 黄銅＋無電解ニッケルメッキ |
規格表
| 型式 | − | ノズル径呼び |
| VJHB4 | − | 7 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ノズル径 呼び | ノズル径 (mm) | L1 | L2 | C1 | C2 | 到達真空度 (－kPa) | 吸込流量 (ℓ/min(ANR)) | 消費流量 (ℓ/min(ANR)) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1〜9コ | 10〜20 | ||||||||||
| VJHB | 4 | 5 | 0.5 | 14.6 | 14.3 | 10.9 | 10.9 | 90.4 | 7 | 11.5 | 164.5 | 16,820 | 14,070 |
| 7 | 0.7 | 93.1 | 13 | 23 | |||||||||
| 6 | 5 | 0.5 | 17.1 | 17.2 | 11.7 | 11.7 | 90.4 | 7 | 11.5 | 16,200 | 14,070 | ||
| 7 | 0.7 | 93.1 | 13 | 23 | |||||||||
| 使用流体 | 空気 |
| 使用温度範囲 | 5〜50℃ |
| 使用圧力範囲 | 0.3〜0.7MPa |
| 定格供給圧力 | 0.5MPa |
| 破壊エア流量 | 0〜50ℓ/min(ANR) (供給圧力0.5MPa時) |
| 破壊エアリリーフ弁構造 | 弾性体シール、ポペット弁 |
| リリーフ圧力設定範囲 | 0.005〜0.05MPa |
型番リスト
- 表示件数:
| 型番 |
到達真空度(kPa) |
消費流量(l/min) |
真空ポートワンタッチ継手サイズ D |
エア供給ポートワンタッチ継手サイズ D |
吸込流量(l/min) |
ノズル径 |
全長(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報

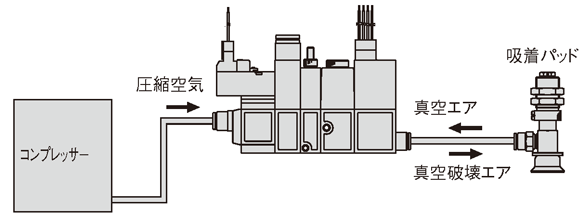

・真空発生器に電磁弁を内蔵しているのでコンパクトな配線が可能です。・真空破壊エア（真空状態を解除するため流すエア）の圧力を制御し、ワークの吹き飛ばしを防止します。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要

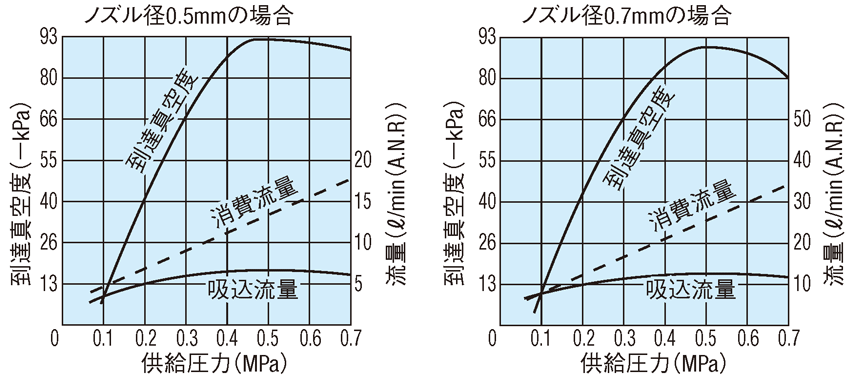

●供給圧力ー到達真空度・吸込流量・消費流量
1．上記特性の供給圧力は真空発生時におけるものです。
2．上記特性の到達真空度がピーク値となる少し手前の供給圧力（0.4～0.45MPa）にて異音（ブツブツ音）が出ることがあります。
この異音が出ている状態は特性が不安定となっており、騒音も大きくなります。
また、センサなどに影響を与え、トラブルの原因となる場合がありますので供給圧力の再設定を行ってください。
【例1】元圧が0.5MPaで真空発生器動作時、圧力降下により供給圧力が0.43MPa に落ちて異音が出ている。
→真空発生器動作時の供給圧力を0. 5MPaに再設定する。
3．ノズル径断面積の3倍の有効断面積を目安とし、配管または機器選定を行ってください。
十分な供給エア流量を確保されていない場合、満足な真空特性を得られません。
（異音が設定圧力でも起こる。吸込流量不足、到達真空度の不足等）
【例2】真空発生器動作時圧力が0. 5MPaなのに異音が出ている。
→供給エア流量不足（配管抵抗などで真空発生器手前で供給エア流量が 絞られてしまい、特性を満足する供給エア流量が得られていない。）
→必要有効断面積を確保できる配管、機器選定を行う。
【例3】ノズル径0.5mmの場合、断面積0.25×0.25×π×3＝0.59mm2
→0.6mm2以上の有効断面積を確保するように配管、機器選定を行う。

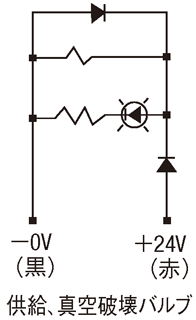

| ■電磁弁仕様 | ■電気回路（電磁弁） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
