吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　スタンダードタイプ/深型タイプ

吸着ホルダ　スプリング式　横：ワンタッチタイプ（Ｌ形状）　スタンダードタイプ/深型タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
2,070円 ～ 3,560円
税込価格
2,277円 ～ 3,916円

【特長】・吸着ホルダのスプリング式横ワンタッチタイプ（Ｌ形状）です。・スタンダ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ピッチ切替ヘッド

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定17件の候補があります。

Loading...

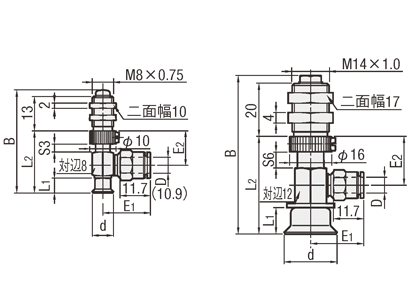

外形図・規格表


スタンダード・深型タイプ
No.2～8
No.10～40
「S（ストローク）：3」
「S（ストローク）：6」

[ ! ]φ2～4は（　）内の寸法になります。
Type[ A ]付属品パッド形状[ M ]パッド材質
MVPLN吸着
パッド		VPNTスタンダ−ドニトリルゴム
MVPLEVPUE導電性シリコンゴム
MVPLFVPUFフッ素ゴム
MVFLNVPFT深型ニトリルゴム
MVFLFVPFFフッ素ゴム
[ M ]金具材質 黄銅  [ S ]表面処理 無電解ニッケルメッキ


規格表

型式
MVPLN4
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DdL1L形状￥基準単価
BL2E1E2質量
g		スプリング
最大荷重(N)		1～50コ
Typeパッド材質No.MVPLNMVPLEMVPLF
MVPL
(スタンダ−ド)		N
E
F		2424402416.512.513.50.9〜1.92,2802,3802,890
3434402416.512.513.52,2802,3802,890
4444402416.512.513.52,2802,3802,890
6667412518.11315.52,0702,1702,670
8685.539.523.518.11315.52,0702,1702,730
10610858.13520.118.547.54.0〜7.12,3502,4603,010
15615959.13620.118.5482,3802,4903,170
206201060.13720.118.551.57.0〜12.62,4302,5603,200

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DdL1L形状￥基準単価
BL2E1E2質量
g		スプリング
最大荷重(N)		1～30コ
Typeパッド材質No.MVFLNMVFLF
MVFL
(深型)		N
F		206201161.13820.118.551.57.0〜12.62,4303,200
256251262.13920.118.5522,4303,200
306301464.14120.118.5542,4903,230
4064017.567.644.520.118.5622,6403,560

型番リスト

表示件数:
  1. 1
型番
特性・用途
パッド形状
取付タイプ
ゴム系材質
環境
色
耐熱温度、高温使用限界温度、低温使用限界温度(℃)
接続ねじ径
内径 (d)(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
耐食性・耐薬品 / 耐熱性
深形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
20
10

1個

3,200円( 3,520円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
深形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
25
10

1個

3,200円( 3,520円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
深形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
30
10

1個

3,230円( 3,553円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
深形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
40
10

1個

3,560円( 3,916円 )

在庫品1日目

当日出荷可能

該当なし
深形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
20
10

1個

2,430円( 2,673円 )

在庫品1日目

当日出荷可能

該当なし
深形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
25
10

1個

2,430円( 2,673円 )

在庫品1日目

当日出荷可能

該当なし
深形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
30
10

1個

2,490円( 2,739円 )

在庫品1日目

当日出荷可能

該当なし
深形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
40
10

1個

2,640円( 2,904円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
[アタッチメント式] アタッチメント式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M14
10
10

1個

2,460円( 2,706円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
[アタッチメント式] アタッチメント式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M14
15
10

1個

2,490円( 2,739円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
平形
[アタッチメント式] アタッチメント式
[シリコンゴム] 導電性シリコンゴム
標準 / 耐油 / 耐熱 / 耐候
黒
-40～180
M14
20
10

1個

2,560円( 2,816円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
10
10

1個

3,010円( 3,311円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
15
10

1個

3,170円( 3,487円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
平形
[アタッチメント式] アタッチメント式
フッ素ゴム
標準 / 耐油 / 耐熱 / 耐薬品 / 耐候
グレー
-10～230
M14
20
10

1個

3,200円( 3,520円 )

在庫品1日目

当日出荷可能

該当なし
平形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
10
10

1個

2,350円( 2,585円 )

在庫品1日目

当日出荷可能

該当なし
平形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
15
10

1個

2,380円( 2,618円 )

在庫品1日目

当日出荷可能

該当なし
平形
[アタッチメント式] アタッチメント式
[ニトリルゴム] ニトリルゴム
標準 / 耐油
黒
-30～110
M14
20
10

1個

2,430円( 2,673円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・吸着ホルダのスプリング式横ワンタッチタイプ（Ｌ形状）です。・スタンダードタイプ/深型タイプです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

吸着ホルダ取付時の注意
スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
シャフトのキー溝部が変形し、動作不良の原因になります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
