フロ－テイングコネクタ　ミニュチュアタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1609

当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): 3,660円～ 3,970円

税込価格: 4,026円～ 4,367円

小型シリンダのネジサイズＭ３～Ｍ６にお使い頂けるフローティングコネクタです。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

一体形
単品セット：

セット
取付け面：

なし
接続種類シリンダ側：

めねじ
許容偏心量 (U)(mm)：

0.5
許容偏角度 (A°)(deg)：

±5
表面処理：

四三酸化鉄皮膜
材質証明書：

対象外

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

FLCM

	[ M ]材質	[ A ]付属品
本体	下表参照	六角ナット (三価クロメート)
ソケット(めねじ部)	C3604
ボルト(おねじ部)	SUS304

規格表

型式

FLCM3−0.5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ℓ	ℓ₁	ℓ₂	ℓ₃	L	T	D	B	B₁	B₂	(C)	(C₁)	(C₂)	許容偏芯量 U	使用荷重 kgf(N)	質量 (g)	￥基準単価	￥スライド単価
Type	M－Pitch																	1〜9コ	10〜20
FLCM	3－0.5	4.5	8	8	3	12	1.8	11	11	5.5	5.5	12.7	6.4	6.4	0.5	〜1.9(19)	8	3,050	2,900
	4－0.7		10	10	4		2.4			7	7		8.1	8.1		〜5.4(53)	9	3,100	2,940
	5－0.8	6	11	12.5		17	3.2	14	14	8	6	16.2	9.2	7		〜12.3(121)	21	3,200	3,040
	6－1.0		14	15.5			3.6			10			11.5				22	3,310	3,140

[ ! ] めねじ側に6mm以上しめ込むと、内部のボールの可動を阻害してしまう可能性がありますのでしめ込にご注意ください。
[ ! ] 表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:

型番	接続ねじ呼び	最大使用引張圧縮力(kN)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FLCM3-0.5	[M3] M3ｘ0.5	0.019	10	1個	3,660円( 4,026円 )	在庫品1日目当日出荷可能
FLCM4-0.7	[M4] M4ｘ0.7	0.053	10	1個	3,720円( 4,092円 )	在庫品1日目当日出荷可能
FLCM5-0.8	[M5] M5ｘ0.8	0.121	10	1個	3,840円( 4,224円 )	在庫品1日目当日出荷可能
FLCM6-1.0	[M6] M6ｘ1.0	0.121	10	1個	3,970円( 4,367円 )	在庫品1日目当日出荷可能

基本情報

小型シリンダのネジサイズＭ３～Ｍ６にお使い頂けるフローティングコネクタです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●FLCF・FLCL・FLCT						ご注文締切
2	日目出荷	急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
		急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

　　　　　　 [ ! ]ストークAは3本以上で1明細行当たり一律810円

在庫品

翌日出荷

出荷日については、こちらをご覧ください。

概要・仕様

・コネクタ内部の先端は球状になっており偏芯の吸収が可能である為、シリンダ取付時の軸合わせ、平行度合わせが目測程度で済みます。
・コネクタとホルダが一体化であるため、選定の容易さと部品点数の削減を同時に実現します。
・ミニチュアタイプ（FLCM）は小型シリンダ用にねじサイズのM3～M6をご用意しました。
・標準タイプは取付バリエーションとして、ねじ取付タイプ（FLCT）・フランジ取付タイプ（FLCF）・ブラケット取付タイプ（FLCL）の3種類をご用意しました。

■ 商品構成

ねじ径		Type（取付方法）
ミニチュアタイプ	M3～M6	FLCM（ねじ取付）
標準タイプ	M8～M26	FLCT（ねじ取付）・FLCF（フランジ取付）・FLCL（ブラケット取付）

ミニチュアタイプ（M3～M6）
FLCM

品番	部品名	材質	表面処理
①	スタッド	SUS304	-
②	ナット	SWRM8	三価クロメート
③	ケース	C3604	-
④	ボールホルダ	C3604	-
⑤	ボールジョイナ	C3604	-
⑥	ソケット	C3604	-
⑦	薄型ナット	SWCH	三価クロメート

標準タイプ（M8～M26）
FLCT・FLCF・FLCL

品番	部品名	材質	表面処理
①	ソケット	SUM23 （M26はS45C)	三価クロメート
②	キャップ	SUJ2相当	-
③	ケース	STKM13相当 (FLCT：M22~M26はFC200又はFC250) （FLCF/FLCL：M14~26はFC200又はFC250)	三価クロメート（FLCT:M22~M26はリン酸マンガン皮膜） (FLCF/FLCL:M14~26はリン酸マンガン皮膜）
④	ボールジョイナ	S45C相当	-
⑤	ボールホルダ	SUJ2相当	-
⑥	ゴム製鋼球保持版	ニトリルゴム	-
⑦	鋼球	SUJ2	-
⑧	底板	SUJ2相当	-

■ 特長

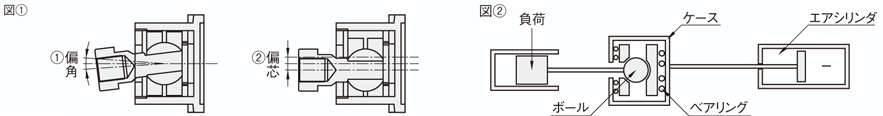

・ボールジョイントの首ふり作動Aと偏芯作動作用Bにより、三次元方向にズレを吸収します。（図1参照）
・ FLCT・FLCF・FLCLはベアリングを内蔵しております。これにより横荷重は大幅に減少し、芯ズレを吸収します。（図2参照）

■ 効果
シリンダロッドへの取り付けにより、以下のような効果があります。
・シリンダロッドの片べり防止
・パッキンの破損防止・低圧作動可能・推力低下防止
■ 使用上の注意
・ねじ部は回転可能ですが、回転用継手ではないので回転用にはご使用できません。
・分解後の再使用はできません。・潤滑用グリースを充填済みですので給油は不要です。
・使用荷重は静荷重時を示します。衝撃くり返し荷重の場合は、使用荷重を下まわりますのでご注意ください。

■使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
