フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・板金ホルダセット　－

フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・板金ホルダセット　－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
1,050円 ～ 1,200円
税込価格
1,155円 ～ 1,320円

省スペースな場面で活躍できるＭ３～Ｍ６に対応したフローティングジョイントです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

半自動止め輪切り出し機

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

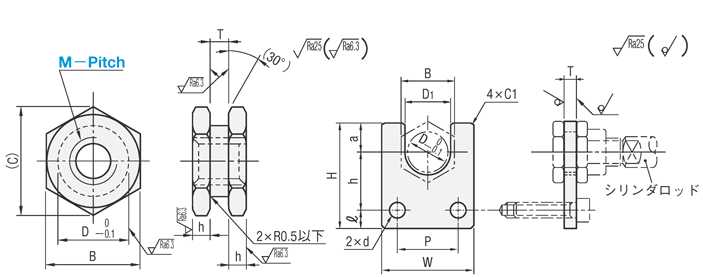

外形図・規格表

■ジョイント
■付属ホルダ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B、T寸法は除く。
Type[ M ]材質[ S ]表面処理[ H ]表面硬度
フローティングジョイントホルダ
FJSCS45C相当SPCC相当塩浴軟窒化500HV〜
[ ! ]塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。

規格表

型式
FJSC4−0.7
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式T hDB(C)付属ホルダ￥基準単価
TypeM−PitchT BD1WHahℓPd最大使用
引張圧縮力(N)
許容差許容差
FJSC3−0.52.3＋0.3
＋0.25		2689.22.3±0.1986.51625514684.5 191,000
4−0.771011.51081926610 541,020
5−0.83.2＋0.35
＋0.3		381213.93.2±0.2312922337188125.51231,120
6−1.0101416.2141125348141231,140
kgf＝N×0.101972

型番リスト

表示件数:
  1. 1
型番
接続ねじ 呼び
最大使用引張圧縮力(kN)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[M3] M3ｘ0.5
0.019
10

1個

1,050円( 1,155円 )

2日目

[M4] M4ｘ0.7
0.054
10

1個

1,070円( 1,177円 )

2日目

[M5] M5ｘ0.8
0.123
10

1個

1,180円( 1,298円 )

2日目

[M6] M6ｘ1.0
0.123
10

1個

1,200円( 1,320円 )

2日目

  1. 1

Loading...

詳細情報

基本情報

省スペースな場面で活躍できるＭ３～Ｍ６に対応したフローティングジョイントです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％15％お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期


 2 日目出荷
 ご注文締切
急ストークA早割翌日出荷200円/1明細行PM 3:00迄>>こちら
ストークA翌日出荷200円/1本PM 6:00迄
[ ! ]ストークA早割は1明細行当たり一律200円
[ ! ]ストークAは3本以上で1明細行当たり一律540円
大　口
出荷日		+4日目出荷数量
20～50
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・板金ホルダセット　－

フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・板金ホルダセット　－

    フローティングジョイント 二次電池対応 25A-JA・JB・JSシリーズ

    フローティングジョイント 二次電池対応 25A-JA・JB・JSシリーズ

      駆動機器シリンダ ジョイントCJシリーズ

      駆動機器シリンダ ジョイントCJシリーズ

        フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・ホルダセット　－

        フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・ホルダセット　－

          フローティングジョイント　簡易接続型　－【おねじ】　シリンダコネクタ・ホルダセット　－

          フローティングジョイント　簡易接続型　－【おねじ】　シリンダコネクタ・ホルダセット　－

            フローティングジョイント　－超短タイプ　おねじ取付－　めねじ

            フローティングジョイント　－超短タイプ　おねじ取付－　めねじ

              簡易フロコン FKシリーズ めねじタイプ

              簡易フロコン FKシリーズ めねじタイプ

                フローティングジョイント 標準型

                フローティングジョイント 標準型

                  フローティングジョイント　－超短タイプ　おねじ取付－　おねじ

                  フローティングジョイント　－超短タイプ　おねじ取付－　おねじ

                    簡易フロコン FKシリーズ おねじタイプ

                    簡易フロコン FKシリーズ おねじタイプ

                      フローティングコネクタ　－超短タイプ　フランジ取付－　　めねじ

                      フローティングコネクタ　－超短タイプ　フランジ取付－　　めねじ

                        フローティングジョイント フランジタイプ

                        フローティングジョイント フランジタイプ

                          フローティングコネクタ　－超短タイプ　フート（縦）取付－　めねじ

                          フローティングコネクタ　－超短タイプ　フート（縦）取付－　めねじ
                            メーカー ミスミ SMC コガネイ ミスミ ミスミ ミスミ ＣＫＤ CHELIC（チェリック） ミスミ ＣＫＤ ミスミ CHELIC（チェリック） ミスミ
                            通常価格 1,050円～ 2,380円～ 1,197円～ 1,280円～ 1,200円～ 2,380円～ 812円～ 1,819円～ 2,540円～ 813円～ 4,190円～ 2,912円～ 2,800円～
                            通常出荷日 2日目   3日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） - - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質）
                            特性・用途 該当なし - - - - - - - - - - - -
                            種類 スロットイン形 一体形 - スロットイン形 スロットイン形 一体形 スロットイン形 一体形 一体形 スロットイン形 カバー形 カバー形 一体形
                            単品セット セット セット - セット セット セット セット セット セット セット セット セット セット
                            取付け面 正面取付け なし - 正面取付け 正面取付け なし 正面取付け なし なし 正面取付け 正面取付け 正面取付け 下面取付け

                            フローティングジョイント　簡易接続型　－　【めねじ】　シリンダコネクタ・板金ホルダセット　－のレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            簡易ジョイント
                            評価 5.0満足度：5.02019/09/14
                            簡易でのフローティングジョイントとして使用しました。
                            タフトライド処理で金額も満足ですが、あくまでも簡易タイプで構わない部分で使用することにしています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シリンダロッドの連結
                            評価 5.0満足度：5.02017/08/22
                            コンパクトで設計しやすいです。
                            タフトライドもしてあるので製作するより手間が省け、
                            古い設備のものも置き換えやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る
