ミスミ

ミスミ

薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ

薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ
  • 薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ
評価 2.5平均満足度2.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】・薄型シリンダの保持が可能な専用取り付け金具です。・L型とT型をご用意...

詳細情報を確認する

  • 種類：
    Ｌ/T型
  • 材質：
    SS400
  • 表面処理：
    四三酸化鉄皮膜
  • 種類：
    薄型シリンダ用取付金具
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SS400
  • 材質証明書：表面処理：
    四三酸化鉄皮膜

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

非対称カムチャック機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定28件の候補があります。

Loading...

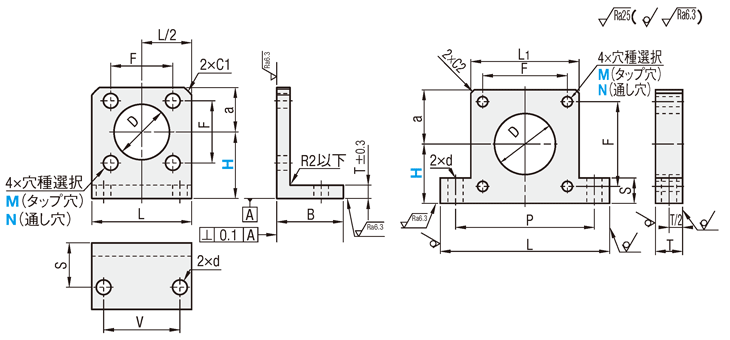

外形図・規格表

L型タイプT型タイプ 穴種選択表
 穴種   通し穴   タップ穴（並目）
CodeNM
形状図
加工
仕様
寸
法		呼び径
35 6
  d  4.56.59




Type材質 表面処理
L型タイプT型タイプ
MSCLBMSCTB一般構造用鋼四三酸化鉄皮膜

規格表

型式−H−穴種選択
MSCLB16
MSCTB40		−
−		H30
H60		−
−		N3
M5
■ L型タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
指定1mm単位		穴種選択aBLTFDSVd￥基準単価
Typeチューブ内径(mm)選択呼び径
   MSCLB1225〜40M
(タップ穴)


N
(通し穴)		3131827615.515.512155.53,470
1626〜4015312021203,850
2033〜505182238825.51415256.54,280
2535〜5020422816304,700
3242〜55232547103422183295,180
4045〜6026544029405,690
5051〜65632665036506,270
■ T型タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
指定1mm単位		穴種選択aLPFL1DTSd￥基準単価
Typeチューブ内径(mm)選択呼び径
   MSCTB1220〜50M
(タップ穴)

N
(通し穴)		313503815.52615.510105.52,870
1615402030213,180
2025〜60518655025.5361412156.53,540
252075602840163,930
32233446224,320
4030〜7026654052294,760
5035〜80632100825064361695,130

型番リスト

表示件数:
  1. 1
型番
形状
チューブ内径(mm)
穴種選択（タップ穴径） [M](mm)
穴種選択（通し穴呼び径） [N]
H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
L型タイプ
12
3
-
25 ～ 40
10

1個

-( - )

5日目

L型タイプ
12
-
3
25 ～ 40
10

1個

-( - )

5日目

L型タイプ
16
3
-
26 ～ 40
10

1個

-( - )

5日目

L型タイプ
16
-
3
26 ～ 40
10

1個

-( - )

5日目

L型タイプ
20
5
-
33 ～ 50
10

1個

-( - )

5日目

L型タイプ
20
-
5
33 ～ 50
10

1個

-( - )

5日目

L型タイプ
25
5
-
35 ～ 50
10

1個

-( - )

5日目

L型タイプ
25
-
5
35 ～ 50
10

1個

-( - )

5日目

L型タイプ
32
5
-
42 ～ 55
10

1個

-( - )

5日目

L型タイプ
32
-
5
42 ～ 55
10

1個

-( - )

5日目

L型タイプ
40
5
-
45 ～ 60
10

1個

-( - )

5日目

L型タイプ
40
-
5
45 ～ 60
10

1個

-( - )

5日目

L型タイプ
50
6
-
51 ～ 65
10

1個

-( - )

5日目

L型タイプ
50
-
6
51 ～ 65
10

1個

-( - )

5日目

T型タイプ
12
3
-
20 ～ 50
10

1個

-( - )

5日目

T型タイプ
12
-
3
20 ～ 50
10

1個

-( - )

5日目

T型タイプ
16
3
-
20 ～ 50
10

1個

-( - )

5日目

T型タイプ
16
-
3
20 ～ 50
10

1個

-( - )

5日目

T型タイプ
20
5
-
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
20
-
5
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
25
5
-
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
25
-
5
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
32
5
-
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
32
-
5
25 ～ 60
10

1個

-( - )

5日目

T型タイプ
40
5
-
30 ～ 70
10

1個

-( - )

5日目

T型タイプ
40
-
5
30 ～ 70
10

1個

-( - )

5日目

T型タイプ
50
6
-
35 ～ 80
10

1個

-( - )

5日目

T型タイプ
50
-
6
35 ～ 80
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・薄型シリンダの保持が可能な専用取り付け金具です。・L型とT型をご用意しております。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜4950
値引率基準単価5%15%22%お見積り
表示数量超えはWOSにてご確認ください。

納期


出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ

薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプ

    シリンダトラニオンプレート　固定タイプ

    シリンダトラニオンプレート　固定タイプ

      薄型シリンダ用取付金具　フート形取付金具

      薄型シリンダ用取付金具　フート形取付金具

        薄型シリンダ用取付金具　二山クレビズ形取付金具

        薄型シリンダ用取付金具　二山クレビズ形取付金具

          ロータリクランプシリンダ MK・MK2Tシリーズ 取付金具

          ロータリクランプシリンダ MK・MK2Tシリーズ 取付金具

            ツイストシリンダ RHDAシリーズ用金具

            ツイストシリンダ RHDAシリーズ用金具

              SSD用金具 二山クレビス用ピン

              SSD用金具 二山クレビス用ピン

                SSD用金具 フート

                SSD用金具 フート

                  SSD用金具 フランジ

                  SSD用金具 フランジ

                    SCM用金具 フート

                    SCM用金具 フート

                      SCM用金具 フランジ

                      SCM用金具 フランジ

                        SCM用金具 トラニオン

                        SCM用金具 トラニオン

                          SCG､JSG用金具 フート

                          SCG､JSG用金具 フート
                            メーカー ミスミ ミスミ ミスミ ミスミ SMC コガネイ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ
                            通常価格 - - 1,460円～ 2,600円～ 998円～ 1,057円 751円 899円～ 899円～ 505円～ 499円～ 799円～ 667円～
                            通常出荷日 5日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目   6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 5日目
                            種類 Ｌ/T型 トラニオン フート クレビス フランジ フート ピン フート フランジ フート フランジ トラニオン フート
                            材質 SS400 一般構造用鋼 SPCC S45C - - - - - - - - -
                            表面処理 四三酸化鉄皮膜 四三酸化鉄皮膜 - - - - - - - - - - -
                            種類 薄型シリンダ用取付金具 シリンダトラニオンプレート フート形取付金具 二山クレビス形取付金具 - - - - - - - - -
                            材質証明書 対象 対象 対象 対象 - - - - - - - - -

                            薄型シリンダ用取付金具　Ｌ型タイプ/T型タイプのレビュー

                            評価 2.5 平均満足度：2.5 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              50%
                            シリンダの取付
                            評価 1.0満足度：1.02016/03/04
                            Ｌ型タイプを購入。シリンダの取付は問題無いが、シリンダを付けた状態でブラケットを動かして調整しようとしたら、ボルトとシリンダのクリアランスが少なくレンチが入らない。一方向からの取付しか考慮してないのではないでしょうか。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            シリンダ取付部品として利用
                            評価 4.0満足度：4.02016/03/04
                            形状がＬ型、Ｔ型の選択と、高さも１ｍｍ単位で指定ができ、図面レスで手配が可能な為、設計工数の低減になります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る
